IDRAULICA

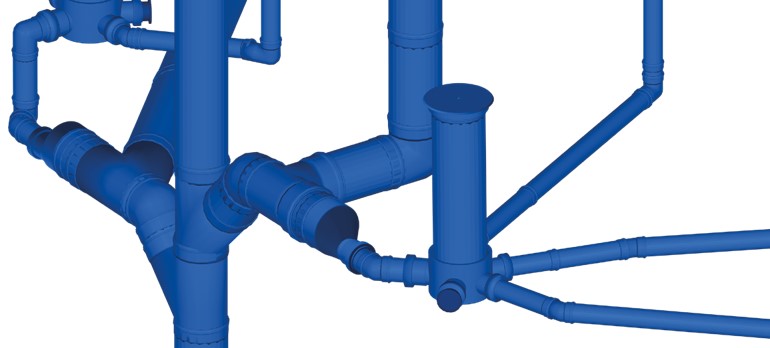

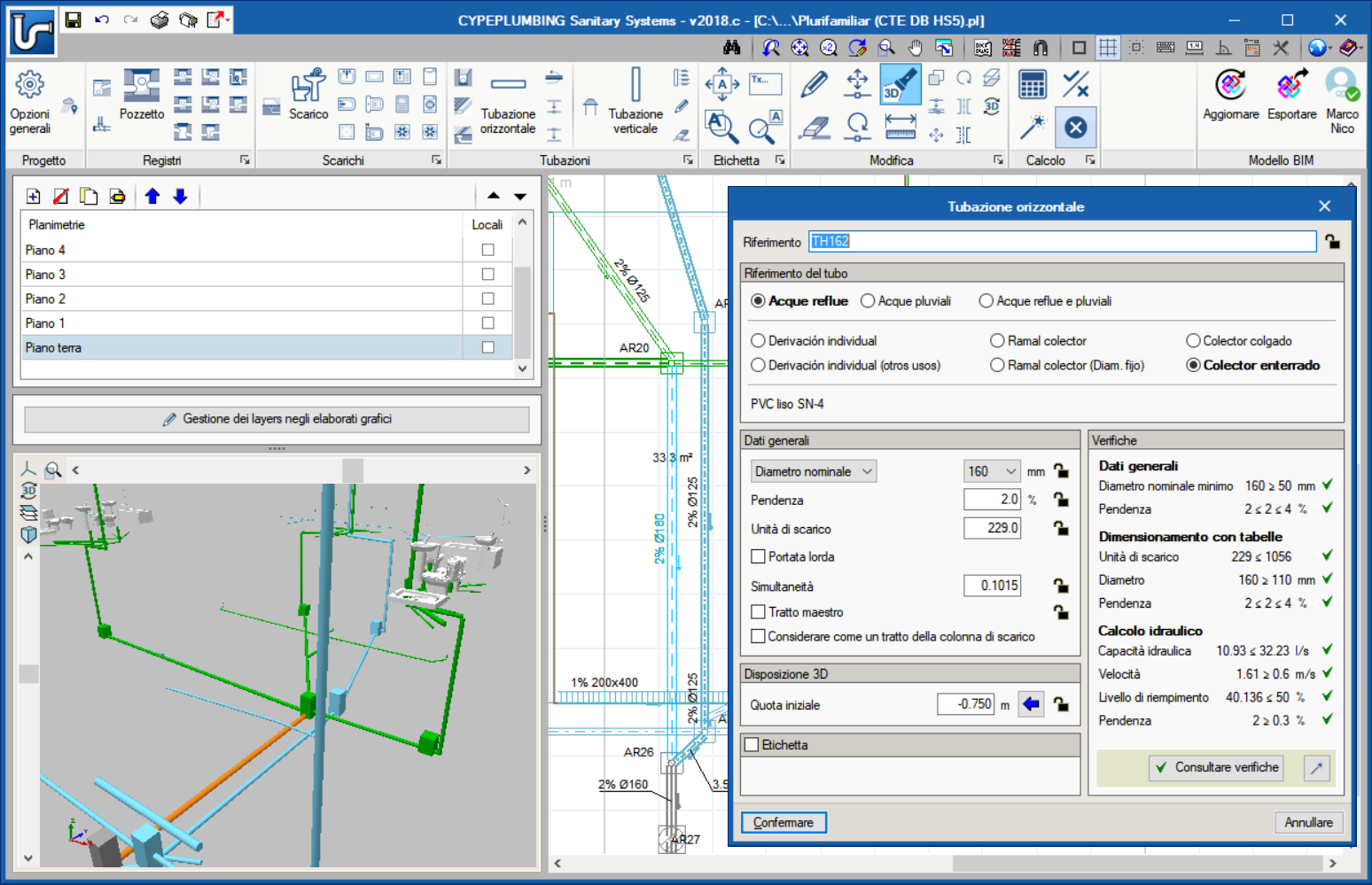

 CYPEPLUMBING-Sanitary systems permette la realizzazione di progettazione e calcolo di porzioni di impianti o di impianti completi di scarico delle acque reflue e pluviali, con la possibilità di soddisfacimento delle verifiche proposte nelle normative europee e internazionali predefinite.
Per quanto riguarda la normativa italiana il programma lavora in conformità alla  UNI EN 12056. È tuttavia garantita la possibilità di realizzare la progettazione degli impianti impostando una configurazione personalizzata di calcolo, conformemente a altre normative o a requisiti di carattere personale.

Metodo di calcolo
-Dimensionamento da tabelle (utilizzo di tabelle per unità di scarico, aree o portate);
-Calcolo idraulico utilizzando le formule di Manning, Wyly-Eaton, Dason e Hunter.
Opzioni di dimensionamento e verifiche da realizzare
Il programma permette la configurazione del dimensionamento e delle verifiche da realizzare su qualsiasi elemento dell’impianto, punti di allacciamento, pozzetti,
aree di drenaggio, scarichi, tubi drenanti, gronde, pilette, tubi orizzontali e verticali.
Ambiente di lavoro
Layers delle reti che il programma permette di progettare: acque reflue,acque pluviali,acque reflue e pluviali (sistema misto), acque grigie, acque nere.
Calcoli e verifiche
-Analisi della struttura ad albero dell’impianto con calcolo portate lorde e simultanee (configurazione simultaneità in modo globale o locale);
-Dimensionamento parziale di ogni elemento dell’impianto e globale dell’impianto in automatico.
Documentazione
Il programma genera i seguenti output:
-Schema delle colonne di scarico;
-Relazione giustificativa dei risultati, computo metrico e verifiche realizzate.

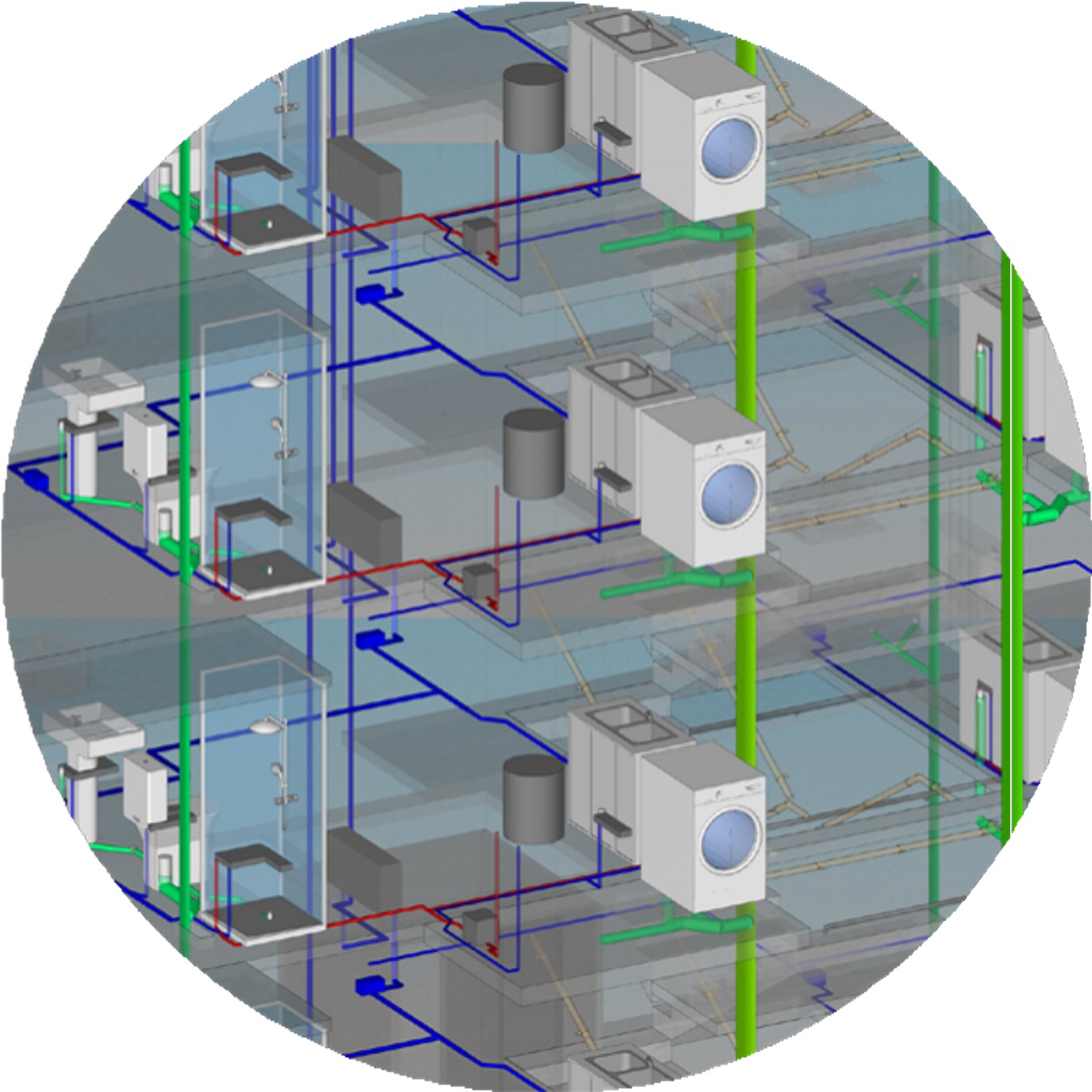

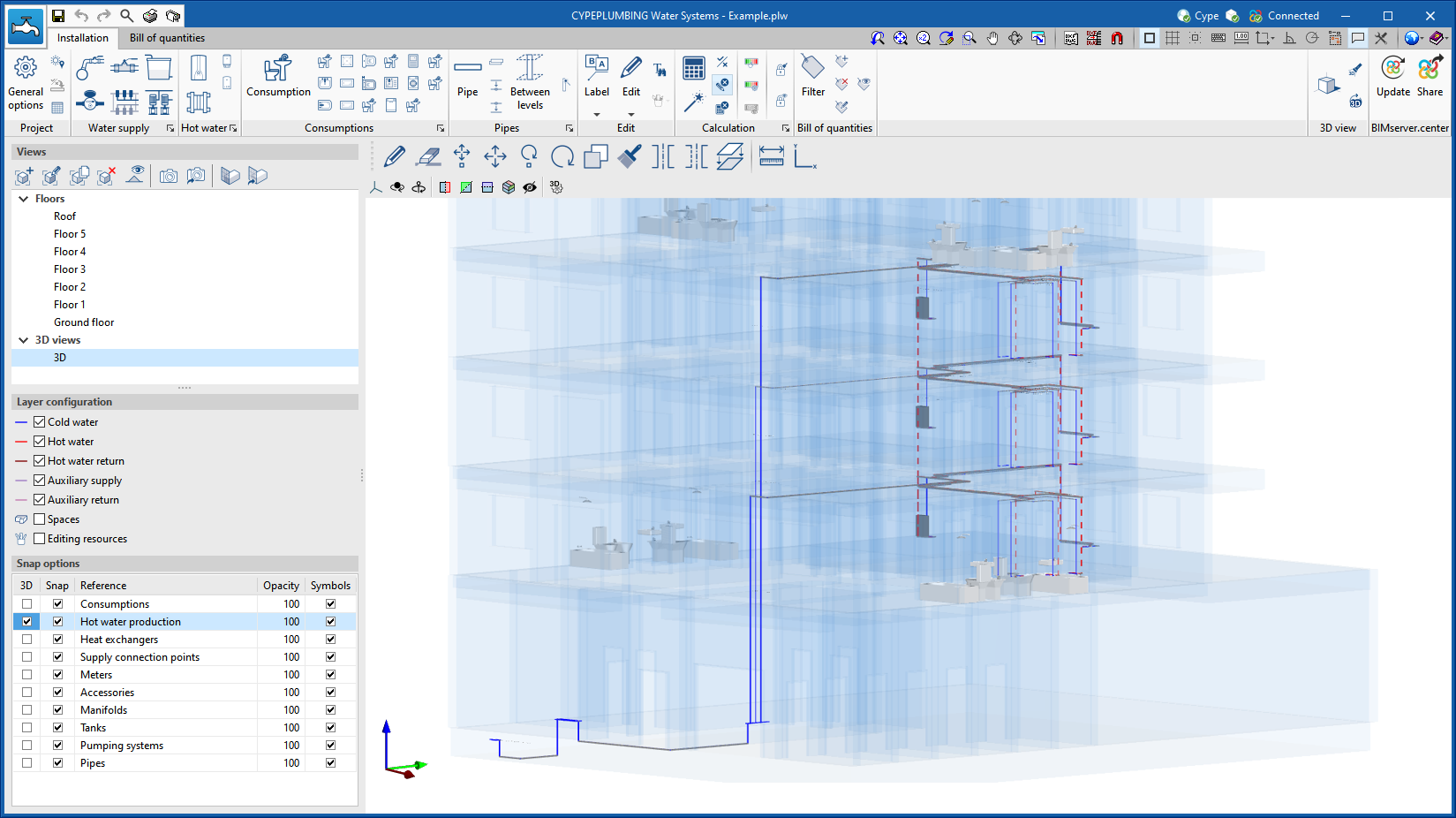

 CYPEPLUMBING-Water Systems effettua l'analisi e la progettazione di impianti di adduzione idrica completi o parziali per qualsiasi tipologia di edificio, rispettando standard predefiniti, nonché impianti con configurazioni progettuali personalizzate per altri standard, e anche seguendo criteri tecnici personali.

Metodo di calcolo
-Calcoli idraulici con equazione di Darcy–Weisbach;
-Calcolo fattore di attrito con equazione di Colebrook-White.
Opzioni di dimensionamento e verifiche da realizzare
Configurazioni progettuali e verifiche su qualsiasi elemento dell'impianto, punti di connessione alla fornitura, consumi, serbatoi, sistemi di pompaggio e tubazioni orizzontali e verticali.
Ambiente di lavoro
Layers delle reti che il programma permette di progettare: acqua fredda, acqua calda, acqua calda di ritorno, fornitura ausiliaria, ritorno ausiliario.
Calcoli e verifiche
-Analisi della struttura ad albero dell’impianto con calcolo portate lorde e simultanee (configurazione simultaneità);
-Analisi e rappresentazione grafica campata più e meno favorevole dell'impianto.
Documentazione
Il programma genera i seguenti output:
-Disegni di installazione;
-Rapporti di controllo e quantità.

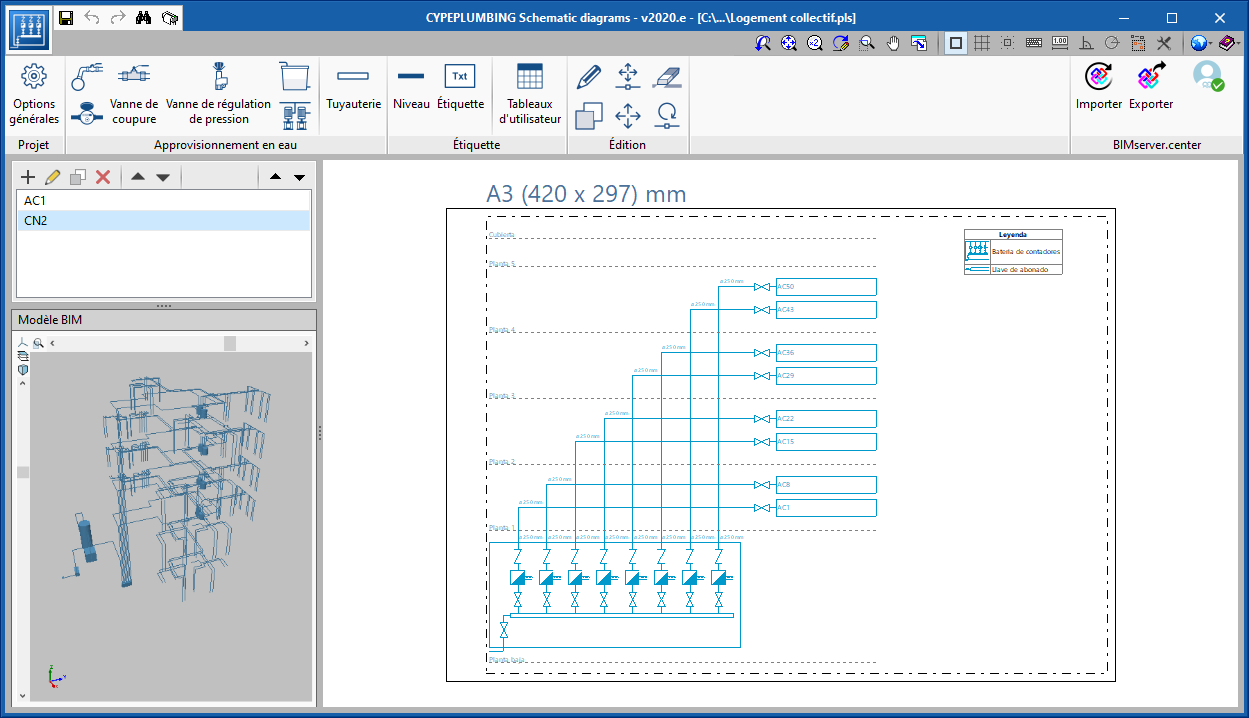

 CYPEPLUMBING-Schematic diagrams è un programma gratuito pensato per la realizzazione di diagrammi funzionali di impianti di adduzione acqua.
Opzioni di dimensionamento e verifiche da realizzare
-Impianti con più di un utenza: il programma esegue due schemi, uno dall’allacciamento alla batteria dei contatori e un altro dalla batteria all’ingresso dell’utenza;
-Impianto con singolo utente: il programma genera uno schema dall’allacciamento all’ingresso dell’utenza.
Ambiente di lavoro
Il programma genera automaticamente lo schema dell'impianto di adduzione acqua attraverso un modello BIM con informazioni corrette (generabili da CYPEPLUMBING Water Systems).

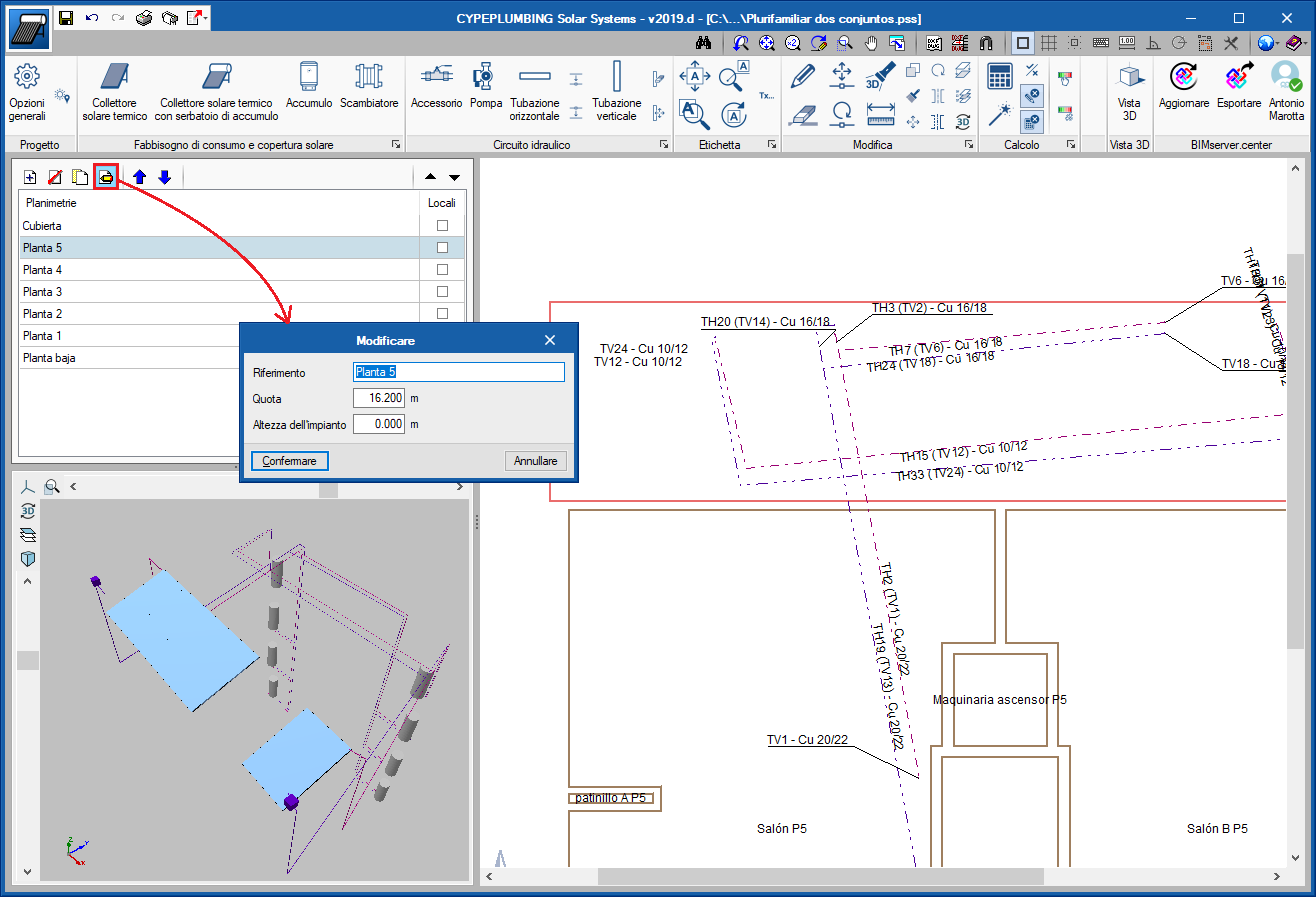

CYPEPLUMBING-Solar Systems esegue la progettazione e il calcolo di sistemi di impianti solari termici completi o parziali per la produzione di acqua calda e riscaldamento in qualsiasi tipo di edificio, rispettando le normative corrispondenti o con configurazioni personalizzate.                                                                                                                                          Metodologie di calcolo:
-Progettazione e calcolo per la produzione di acqua calda sanitaria (ACS) e riscaldamento.
Opzioni di dimensionamento e verifiche da realizzare
Configurazione del dimensionamento e delle verifiche effettuabile su qualsiasi elemento dell'impianto (collettori solari termici, accumulatori, chiavi di consumo, pompe di ricircolo, tubazioni orizzontali e verticali).
Calcoli e verifiche
-Dimensionamento impianto: metodologia F-Chart;
-Calcolo idraulico (dimensionamento automatico): formule di Darcy e Weisbach;
-Calcolo fattore di attrito: formula di Colebrook e White.
Documentazione
Il programma genera i seguenti output:
-Relazioni di risultati, computi e verifiche: esportati nel modello BIM con possibilità di consultare la documentazione del progetto da parte di altri utenti;
-Esportazione dei computi nel formato standard FIEBDC-3;
-Piani di installazione esportabili in vari formati (DXF, DWG, JPG, EMF, BMP).

CYPEPLUMBING SANITARY SYSTEMS-CYPEPLUMBING WATER SYSTEMS: Flusso di lavoro Open BIM via IFC4 con BIMserver.center- Definizione del modello di calcolo- Importazione dei valori da normativa EN 12056 e configurazione delle verifiche da realizzare- Progettazione e dimensionamento delle reti- Ottenimento delle relazioni giustificative, computi metrici ed elaborati esecutivi.

CYPEPLUMBING SANITARY SYSTEMS-CYPEPLUMBING WATER SYSTEMS:Introduzione- BimServer Center- Collegamento con IFC Builder- Supporto Tecnico- Open BIM Water Equipment- Open BIM Water Systems- Collegamento con Water Systems e Sanitary Systems.

SOLUZIONE BIM PER INGEGNERI MECCANICI, ELETTRICI E IDRAULICI: Introduzione- Programmi- Iniziare un MTO- Attrezzature sanitarie- Esportare in altri programmi- Sistemi idrici autonomi- Sistemi idrici di separazione- Configurazione di importazione- Standard- Pressioni- Configurazioni- Unità di misura- Tipi di consumi- Opzioni generali- Impianto- Scaldabagno-Acqua calda.

CYPEPLUMBING SANITARY SYSTEMS: Nuova interfaccia e nuove funzionalità in Cypeplumbing 2024.

WEBINAR CYPEPLUMBING SANITARY SYSTEMS E CYPEPLUMBING WATER SYSTEMS: Strumenti Cype per Sistemi sanitari e idraulici in BIM.

 COME IL SISTEMA OPEN BIM PUO' OTTIMIZZARE LA PROGETTAZIONE DI SISTEMI IDRAULICI: Modello architettonico- Cypeplumbing Water Systems- Cypeplumbing Solar Systems- Creare un nuovo progetto- Valvola d'interruzione- Criteri di progettazione- Volume di escavazione- Connessioni di scarico- Analisi idraulica.

• VERIFICA DIMENSIONAMENTO RETE ACQUE REFLUE

• PROGETTO CASO STUDIO

• MANUALE CYPEPLUMBING SANITARY SYSTEMS
• MANUALE CYPEPLUMBING WATER SYSTEMS
