Software per gli edifici in muratura.
Download
Descrizione
3DMacro, rivoluzionario software per lโanalisi e la stima della vulnerabilitร sismica di edifici nuovi ed esistenti in muratura e struttura mista, schematizza le pareti in muratura mediante un macro-elemento piano sviluppato in ambito universitario. Tale elemento simula i principali meccanismi di rottura nel piano dei pannelli murari e consente di modellare l’interazione tra muratura e telai in calcestruzzo armato presenti nelle strutture miste come le murature confinate o i telai tamponati.

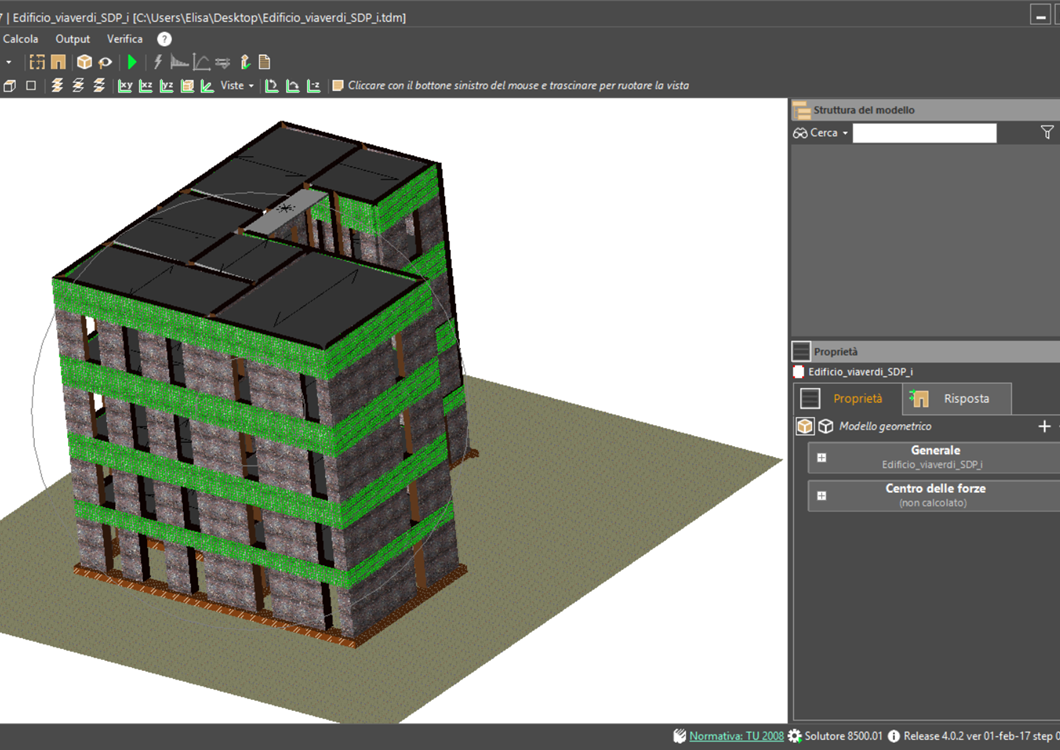

Il software consente la modellazione in modo semplice e intuitivo di edifici nuovi ed esistenti, di qualunque geometria e complessitร . Dispone di ampie librerie di tipologie murarie, materiali e carichi conformi all’Ordinanza 3431/05 al Testo Unico sulle Costruzioni del 2005, al Testo Unico sulle Costruzioni del 2008 e agli Eurocodici.
Inoltre, puรฒ essere efficacemente utilizzato per la valutazione della vulnerabilitร sismica di strutture intelaiate in presenza di setti in calcestruzzo armato, considerando il contributo delle tamponature sulla risposta sismica globale.
Moduli
Programma per l’analisi e la stima della vulnerabilitร sismica di edifici nuovi ed esistenti in muratura e struttura mista.
Modellazione rinforzi strutturali per muratura.
Programma per la modellazione di strutture miste muratura-c.a.
Software per le verifiche geotecniche dei cedimenti del terreno.
Modulo di implementazione del macro-elemento 3D.
Plus
Caratteristiche e versioni
Il programma รจ un innovativo strumento per lโanalisi e la stima della vulnerabilitร sismica degli edifici in muratura e struttura mista e possiede due diverse versioni: Startup e v. 24.1.
3DMacro StartUp
StartUp La versione รจ dotata di tutte le rivoluzionarie funzioni di 3DMacro, ma รจ dedicata alla modellazione di piccoli edifici, fino a 800 mq di orizzontamenti e fino a 15m di altezza.ย
3DMacro Extended
La versione Extended non presenta limiti nella modellazione e analisi degli edifici. Permette di progettare sistemi di rinforzo quali tiranti e catene, murature armate, rinforzi in FRP e FRCM in materiali compositi fibro-rinforzati (carbonio, vetro, acciaio, etc.) e di effettuare una stima della vulnerabilitร sismica.
Verifica dei cinematismi fuori piano-3DM FP
Il modulo 3DM FP consente la verifica dei cinematismi per ribaltamento fuori piano delle pareti murarie ai sensi delle NTC2008. Le verifiche possono essere eseguite sia secondo lโapproccio dellโanalisi cinematica lineare, sia attraverso lโapproccio cinematico non lineare. Nellโambito delle verifiche fuori piano รจ possibile considerare lโeffettivo ammorsamento dei solai e il contributo di catene e cordoli di piano. Inoltre, la geometria della parete, la presenza di eventuali aperture, i pesi propri e gli scarichi dei solai sono valutati automaticamente a partire dal modello tridimensionale. 3DMacro suddivide infatti ogni parete in fasce murarie dalle fondazioni alla sommitร e ne analizza tutti i possibili cinematismi.
Strutture miste muratura e cemento armato-3DM SMCA
L’accoppiamento tra il macro-elemento piano ed i sistemi intelaiati, modellati con elementi asta e pilastro non lineari a plasticitร concentrata, interagenti tra loro mediante interfacce non-lineari a flessione e scorrimento, consente di modellare efficacemente strutture miste muratura-calcestruzzo armato o acciaio, i sistemi di telai tamponati.
Il modello รจ in grado di riprodurre i principali meccanismi di danno e collasso che possono coinvolgere la muratura, il telaio, e/o entrambi.
Altre funzionalitร e novitร
- Verifiche geotecniche (capacitร portante, scorrimento e cedimenti)-3DM GEO
- Rinforzi murature (sistemi fibrenet, nastri FRP, CAM e sistemi standard NTC2018)-3DM RST
- Rinforzi di elementi in C.A.(FRP, CAM, CALASTRELLATURE)-3DM RST
- Calcolo di cedimenti fondali o differenziali-3DM CFD
- Comportamento tridimensionale dei pannelli murari-3DM 3D
Clicca per approfondire le diverse funzionalitร .
Approfondisci qui i tipi di analisi svolti dal programma.
