ZWVECTORIZATION

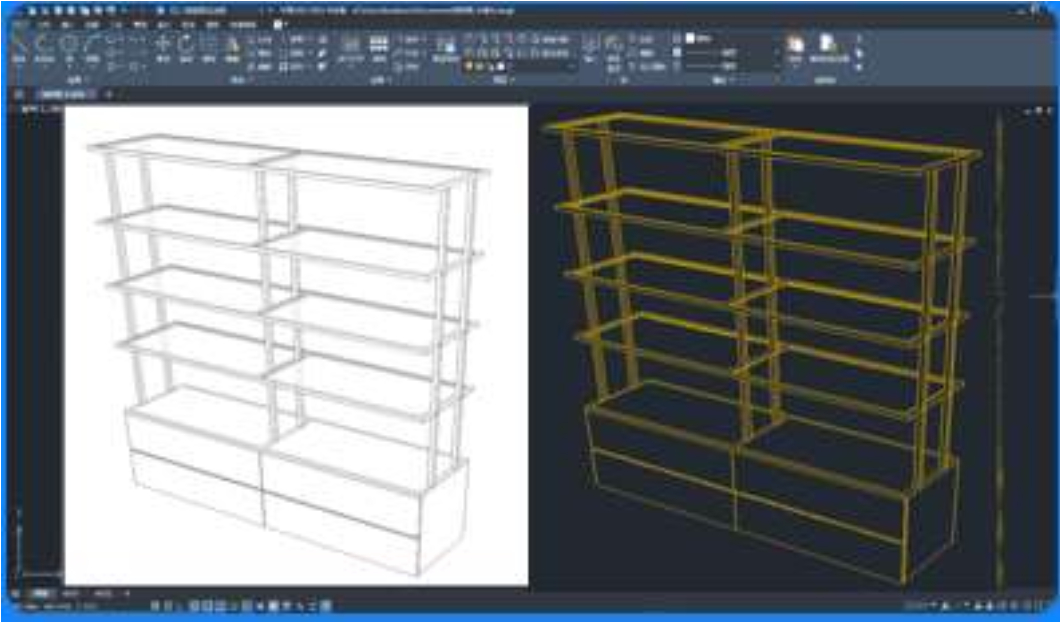

Con ZWVectorization Tool, convertire immagini raster in disegni CAD non è mai stato così facile. Che tu sia un designer, un ingegnere o un architetto, questo strumento è un’aggiunta preziosa al tuo kit di strumenti ZWCAD permettendoti di automatizzare le attività di routine e concentrarti maggiormente sul lavoro creativo.
Download
VETTORIALIZZAZIONE IMMAGINI
Questa funzione è presente anche in ZWCAD versione PRO, ma con maggiori limitazioni.

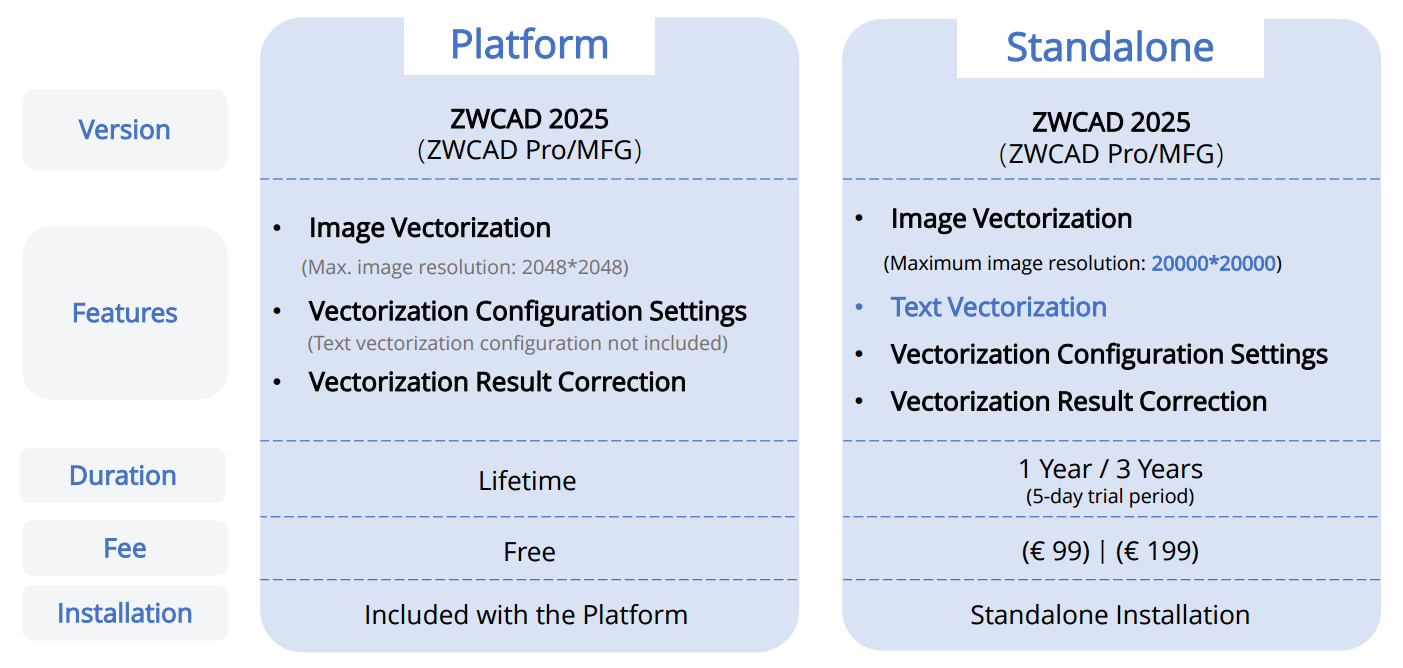

Differenze tra ZWCAD PRO e il plugin ZWVECTORIZATION
Funzionalità
- Converti immagini (JPG/PNG/TIF) in DWG con un clic.
- Converti il testo delle immagini in oggetti di testo.
- Offri strumenti di modifica (Unisci, Connetti e Separa) per ottimizzare i risultati della conversione.
- Gli oggetti possono essere creati automaticamente in diversi livelli in base alla loro tipologia (linee, polilinee, archi, cerchi, testo) dopo la conversione.
- Supporta la configurazione dei parametri per soddisfare diversi requisiti di progetto.
- Supporta immagini fino a 20000 x 20000 pixel.
Licenza del tipo abbonamento annuale o triennale. Compatibile esclusivamente con ZWCAD PRO.
Come avviare la funzionalità di vettorizzazione
È possibile avviare il processo di vettorializzazione in tre modi:
- Riga di comando: digitare VECTORIZATION e premere [Invio].
- Barra multifunzione: fare clic sul pulsante “Vettorizzazione” nel menu della barra multifunzione.
- Menu classico: vai alla scheda “Strumenti” nel menu classico e seleziona [Vettorizzazione].
Funzionalità di vettorizzazione nel menu Ribbon
Come configurare le opzioni di vettorializzazione
Prima della conversione, è possibile configurare le impostazioni di vettorializzazione per risultati ottimali. Configuration Manager offre due schemi preimpostati:
- Contour: ideale per convertire mappe topografiche.
- Disegno CAD: ideale per convertire tutti gli altri disegni.
Puoi anche creare impostazioni personalizzate. Ecco alcune aree chiave che puoi configurare:
- Impostazioni generali: regola i parametri di vettorializzazione.
- Impostazioni di adattamento: imposta le regole per convertire la grafica delle immagini in linee, archi e altri oggetti CAD.
- Impostazioni OCR: personalizza i parametri di riconoscimento del testo (ad esempio, stile del carattere, altezza massima del testo).
Alcune opzioni chiave in Configuration Manager includono:
- Vettorializzazione: converte le immagini in disegni CAD.
- Riconoscimento del testo: converte il testo presente nelle immagini in oggetti di testo modificabili. (Se non c’è testo da convertire, non selezionare questa opzione.)
- Estrazione della linea centrale: ideale per disegni meccanici o topografici.
- Estrazione contorno: cattura i confini esterni degli oggetti.
Gestore della configurazione
Come avviare la conversione e modificare i risultati
Dopo aver configurato le opzioni e selezionato l’immagine, clicca su [OK] per avviare la conversione. Lo strumento genererà un disegno CAD che rispecchia l’originale.

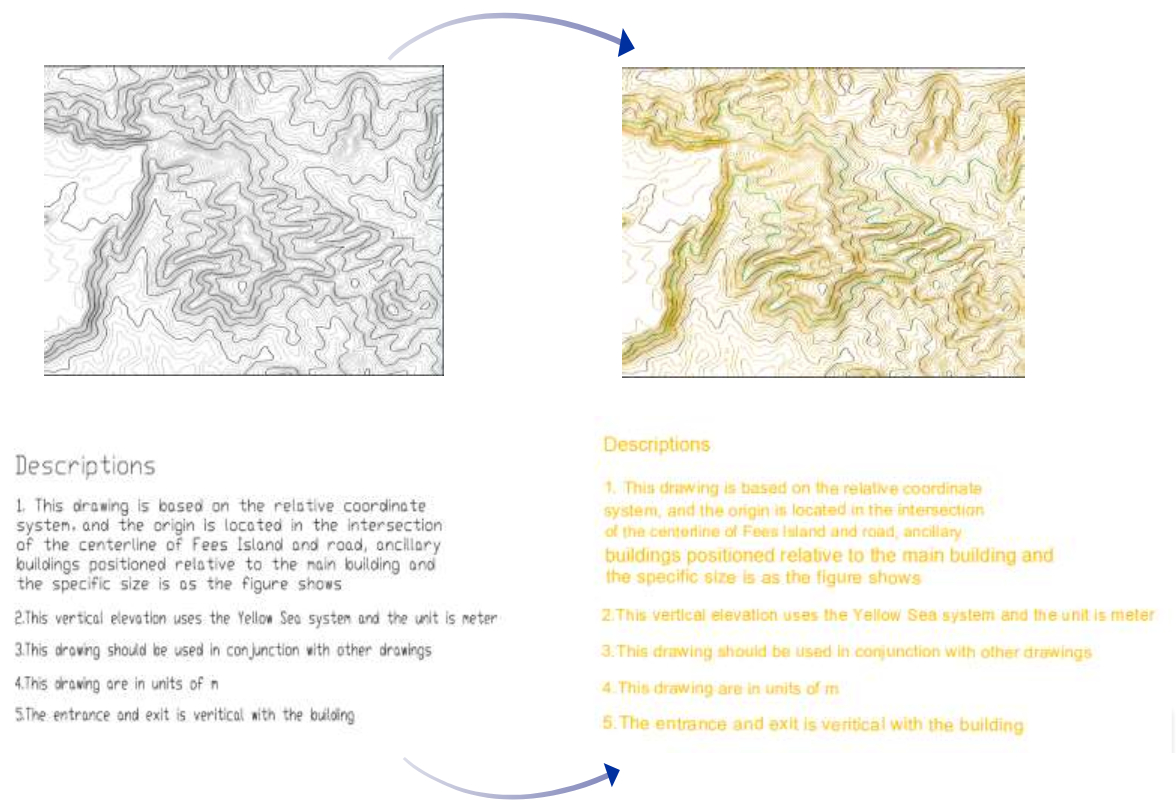

Risultato della conversione di una mappa topografica
Dopo la conversione, è possibile perfezionare i risultati utilizzando la funzione Modifica Vettorializzazione:
1. Avviare la modalità di modifica: digitare VECTORIZATIONRECTIFY o selezionare [Revisione dei risultati della vettorizzazione] nel menu Ribbon/Classico.
2. Modifica oggetti: sono disponibili tre opzioni di modifica:
- Break: divide un oggetto in due parti.
- Connetti: unisci due oggetti scollegati in un unico elemento.
- Unisci: combina due oggetti con punti di intersezione in uno.
Rompere, collegare e unire
