/Logo_FIN_EC_-_Travi_in_Cemento_ArmatoFIN EC FIN EC - Travi in Cemento Armato Travi in Cemento Armato

Il programma FIN EC | Travi in Cemento Armato permette di dimensionare e verificare orizzontamenti in cemento armato secondo la norma EN 1992-1-1 o EN 1992-2 (Eurocodice 2). Il software risulta utile per la progettazione di travi, solette ed elementi strutturali simili. Le verifiche vengono eseguite per lo Stato Limite Ultimo e per lo Stato Limite di Esercizio.

CARATTERISTICHE DEL MODULO

  • Elementi strutturali con numero illimitato di vincoli
  • Travi a più campate
  • Sezioni trasversali variabili
  • Vincoli elasticamente cedevoli, vincoli interni
  • Armature longitudinali e armature a taglio
  • Verifica della Classe di resistenza indicativa, copriferro minimo e rapporto di armatura
  • Verifica SLU e SLE
  • Stampa di relazioni complete
  • Elementi strutturali con numero illimitato di vincoli
  • Sezioni trasversali variabili
FIN EC - Trave in CA - sbalzo a sezione variabile incemento armato
FIN EC | Trave in CA - Sbalzo a sezione variabile in Cemento Armato
  • Vincoli elasticamente cedevoli, vincoli interni
  • Travi a campata singola e travi continue a più campate sottoposte a combinazioni di carico
Combinazione-di-carico-travi-in-CA
Combinazione-di-carico-travi-in-CA
  • Generazione dei casi di carico e combinazioni per travi continue secondo la norma UNI EN 1990
  • Verifica delle armature: nota la sezione, le sollecitazioni agenti e i dati sui materiali, viene eseguita la verifica delle barre longitudinali e delle staffe necessarie a pressoflessione, tensoflessione, taglio e torsione.
Armatura longitudinale e a taglio per travi in CA
Armatura longitudinale e armatura a taglio per travi in CA
  • Verifica della Classe di resistenza indicativa, copriferro minimo e rapporto di armatura
  • Verifica allo stato limite ultimo SLU (flessione, taglio)
  • Verifica allo stato limite di esercizio SLE (Stato imite delle tensioni di esercizio, stato limite di fessurazione, stato limite di deformazione – inflessione, ritiro e viscosità)
  • La verifica della fessurazione verifica viene eseguita solo per combinazioni di carico "Quasi-permanente (SLE)". L’ampiezza limite di progetto della fessura wmax è considerata in conformità alla tabella 7.1N (EN 1992-1-1) con l’opzione di inserimento di un valore definito dall'utente. Impostando "Calcola l'ampiezza della fessurazione solo sul bordo superiore/inferiore" non verifica le fessure sui lati. Questa impostazione è adatta alla verifica di una parte della struttura (per esempio soletta a metro lineare).

Verifica delle fessuraioni

  • Le fessure possono anche sorgere per altre cause, come ritiro plastico o reazioni chimiche espansive all’interno del calcestruzzo indurito (creeping). Questi fattori sono presi in considerazione con l'aiuto del Coefficiente di viscosità.

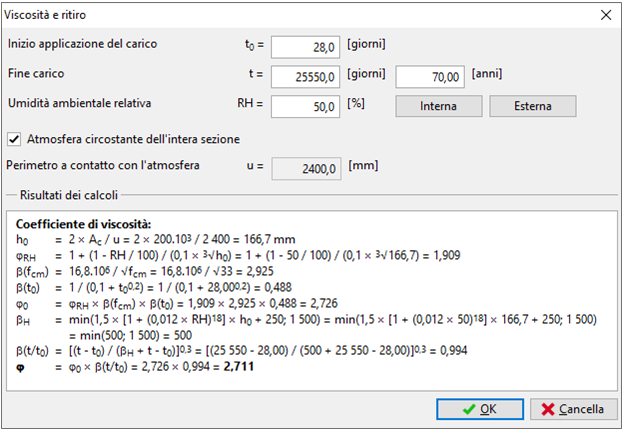

Viscosità e Ritiro.pngt0 - età del calcestruzzo, espressa in giorni, al momento dell’applicazione del carico;
t - età del calcestruzzo (working life). Il valore può essere specificato in giorni o anni;
h0 - dimensione convenzionale;
RH - umidità relativa per condizioni Interne ed Esterne;
ϕ - coefficiente di viscosità





  • L’inflessione viene calcolata utilizzando l'analisi rigorosa secondo la raccomandazione del par. 7.4.3(7) dell’Eurocodice 2. Inizialmente si calcola la curvatura in più sezioni lungo l’asse dell’elemento e successivamente l’inflessione mediante integrazione numerica.
  • Possibilità di inserimento di Coefficienti Parziali personalizzati

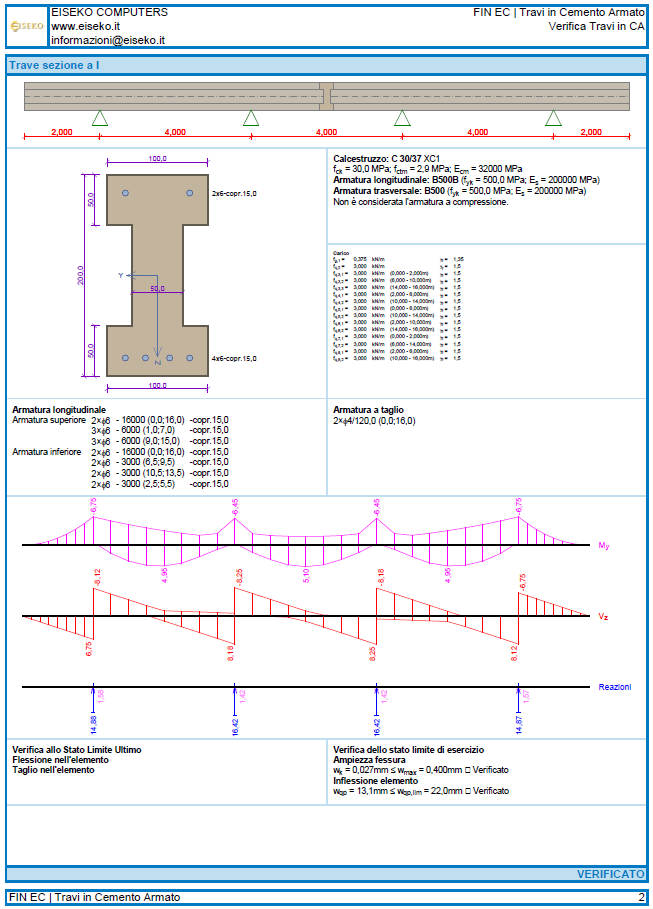

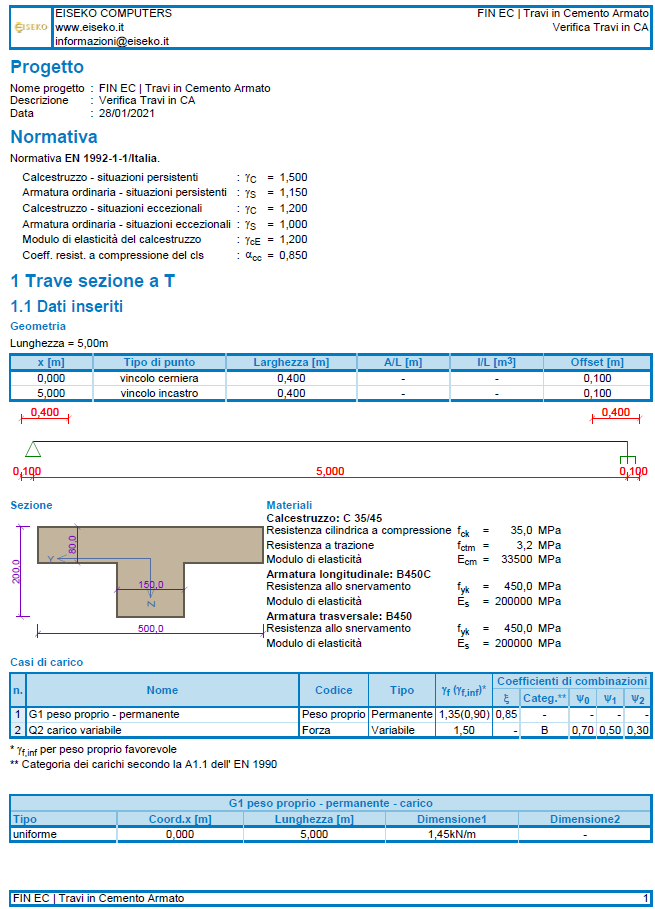

  • Stampa di relazioni complete
