FIN EC
Punzonamento
Software FIN EC | Punzonamento per la verifica a punzonamento delle solette e platee di fondazione secondo l’Eurocodice 2 (EN 1992-1-1 EN 1992-2). Il programma è in grado di analizzare strutture in cemento armato. La verifica al punzonamento si rende necessaria ogni qualvolta è presente un primo elemento punzonante (es. pilastro), che sollecita un secondo elemento punzonato (una soletta o una platea).
CARATTERISTICHE DEL MODULO
- Inserimento di aperture di forme generiche
- Individuazione del pilastro interno, pilastro di bordo e pilastro angolare per il processo di verifica
- Dimensionamento automatico dell’armatura a taglio
- Relazioni dettagliate e report sintetici

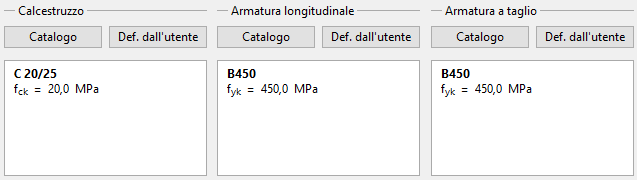

- Database delle classi di resistenza del CA come da EC2 e database completo dei materiali per l'armatura con la possibilità di inserire materiali personalizzati

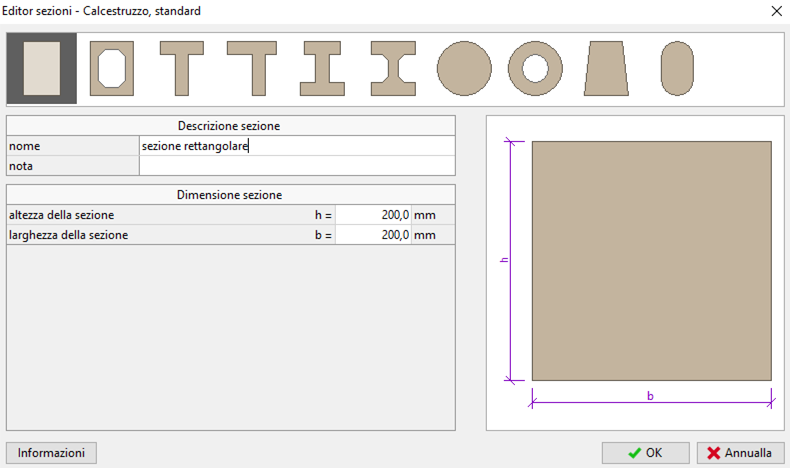

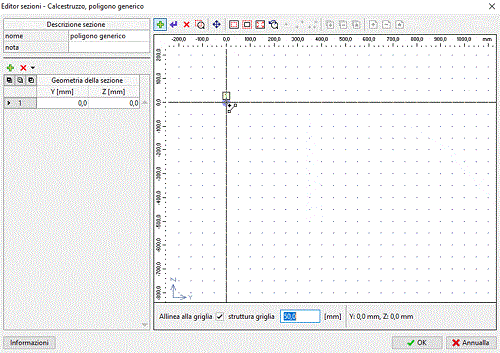

- Inserimento di varie geometrie di pilasti e capitelli

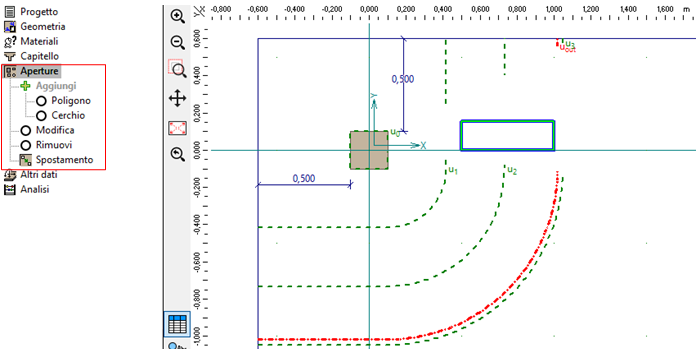

- Inserimento di aperture nei solai di forme generiche

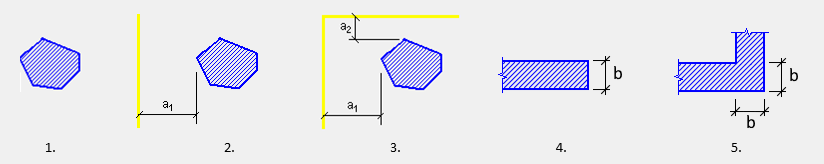

- Individuazione della posizione dei pilastri o muri per il processo di verifica

2. Pilastro di bordo
3. Pilastro d'angolo
4. Muro di bordo
5. Muro d'angolo
Per effettuare la verifica dell'idoneità geometrica viene individuato un perimetro di verifica (detto u0) pari al perimetro utile dell’elemento punzonante in funzione della posizione.
La verifica, secondo l'Eurocodice 2 (par.6.4.5 eq.6.53) consiste nel controllare che:
dove:
e
- vEd è lo sforzo di punzonamento di progetto;

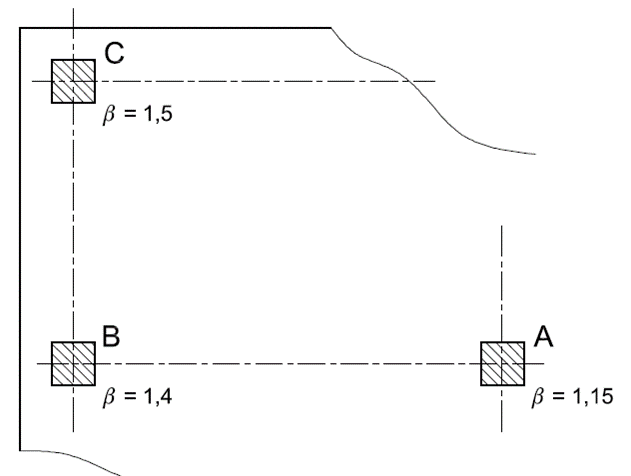

- β è il coefficiente che dipende dall’eccentricità del carico applicato all’elemento punzonante;
- d è la media delle altezze utili nelle due direzioni ortogonali.

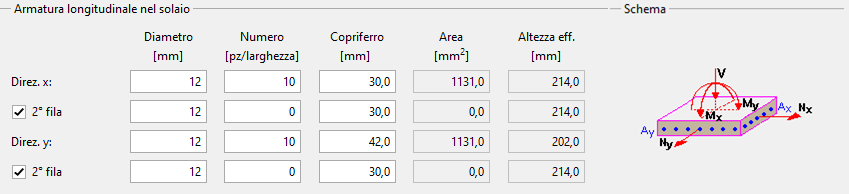

- Fino a quattro strati di armatura longitudinale per la soletta

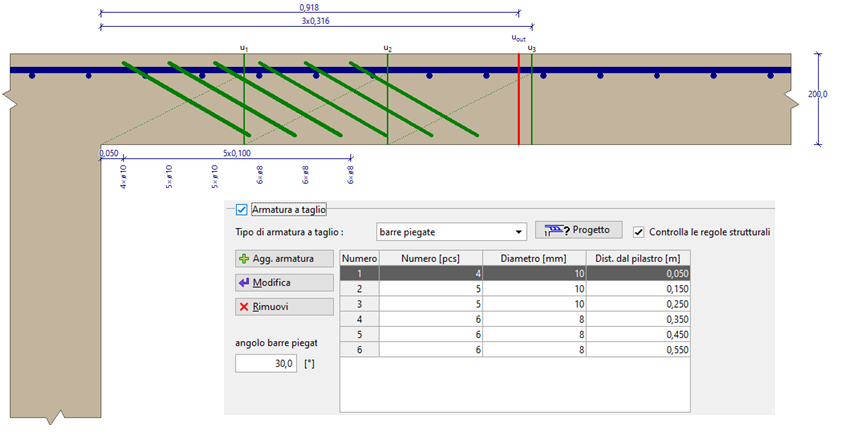

- Dimensionamento automatico dell’armatura a taglio costituita da Staffe e Ferri piegati
- Possibilità di inserimento di Coefficienti Parziali personalizzati
- Relazioni dettagliate e report sintetici
Consulta il Listino Prezzi e compila il modulo per richiedere il tuo Preventivo Personalizzato
Puoi ottenere tutti i programmi relativi al calcolo di elementi in Cemento Armato acquistando il Pacchetto Cemento che comprende i seguenti programmi:
Cemento Armato
Cemento Armato - Fuoco
Travi in Cemento Armato
Mensole
Punzonamento
Sezioni
Generazione di Sezioni
Curva della Temperatura
Trasferimento di Calore
