Metal Framing Roof+ - Coperture con telaio in acciaiox

Progettare pannelli prefabbricati in metallo per coperture, capriate in acciaio e sistemi di travi

Metal Framing Roof+ consente agli utenti di Revit® di creare istantaneamente sistemi di capriate metalliche e/o travi di qualsiasi forma o complessità, eseguire analisi strutturali e generare disegni esecutivi personalizzati. Fornisce un potente impulso al tuo flusso di lavoro BIM. Le funzioni sono versatili, i parametri facili da controllare e le modifiche avvengono in tempo reale.

Compatibile con Autodesk® Revit® 2022, 2021, 2020

CARATTERISTICHE DEL MODULO

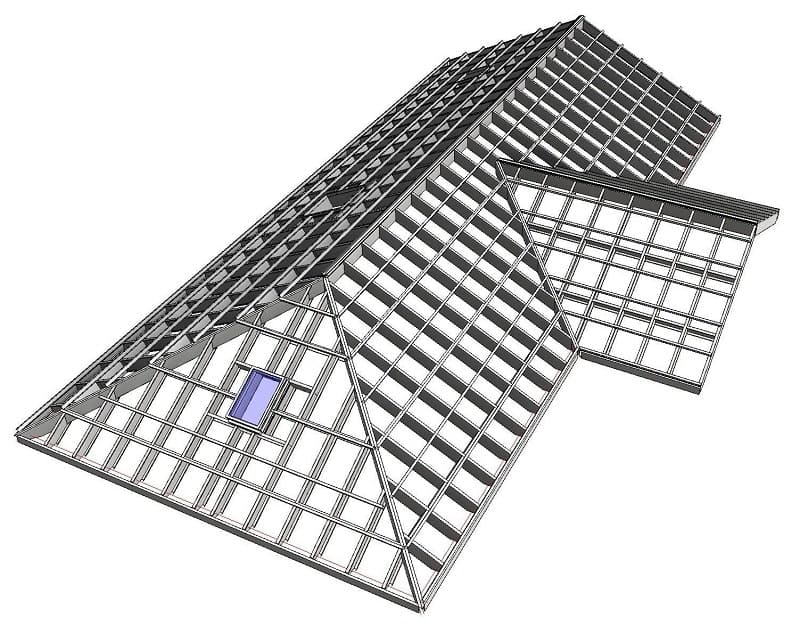

  • Crea strutture per coperture in metallo multistrato dettagliate nei modelli Revit.
  • Gestisce travetti, configura aperture, dettagli e altro ancora.
  • Crea le tue regole e modelli
  • Telai per grandi coperture 10 volte più velocemente
  • Distribuzione automatica di listelli, telai secondari e coperture.
  • Revisiona il tuo modello semplicemente selezionando gli elementi e le proprietà che desideri modificare.
  • Rintraccia le interferenze strutturali e ingegneristiche.
  • Taglia e intelaia le aperture secondo regole predefinite.
  • Genera disegni esecutivi e distinte di taglio con un solo clic.
  • Esporta su macchina CNC.
  • Aggiornamento automatico a qualsiasi modifica
  • Esegue l'analisi strutturale senza uscire da Revit.

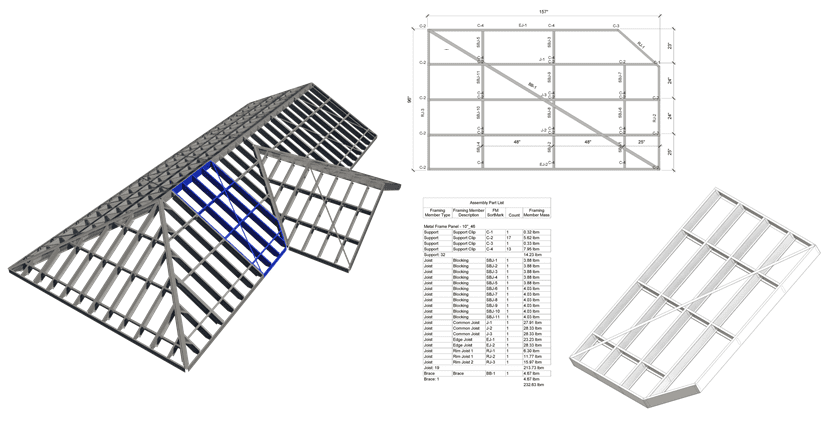

Metal Framing Roof+: per coperture con telaio in acciaio

Nota: Include il Roof Panel Layout

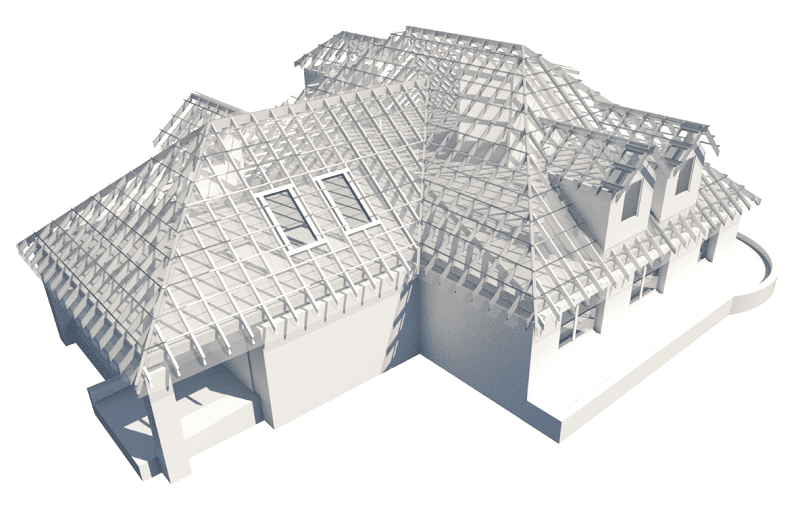

Metal Framing Roof+ automatizza strutture metalliche prefabbricate e strutture a travetti per coperture nei modelli Revit®. Le sue potenti caratteristiche consentono all'utente di creare in modo efficiente telai di coperture in metallo, completi di travetti, listelli, travetti a valle, assi di copertura e altro ancora. Inoltre, il modulo automatizza i disegni dell'officina, inclusi l'ordinamento, l'etichettatura, il dimensionamento e la disposizione di tutti i telai.

Compatibile con Autodesk® Revit® 2022, 2021, 2020

Con Metal Framing Roof + puoi:
  • Creare le tue regole e i tuoi modelli usandoli per creare strutture per coperture in metallo multistrato dettagliate nel tuo modello Revit.
  • Creare il telaio per coperture di grandi dimensioni 10 volte più velocemente rispetto alle normali funzionalità di Revit.
  • Gestire travetti, travetti di bordo, nogging, connettori, blocchi e posizionamento di rinforzi.
  • Configurare le aperture, i dettagli, le posizioni dei fori di servizio e altro ancora.
  • Distribuire automaticamente listelli, telai secondari e coperture.
  • Revisionare il tuo modello Revit® a piacimento semplicemente selezionando gli elementi e le proprietà che desideri modificare.
  • Rintracciare le interferenze strutturali e ingegneristiche.
  • Tagliare e intelaiare le aperture secondo regole predefinite.
  • Generare disegni esecutivi e distinte di taglio con un solo clic, otienenedo visualizzazioni in tempo reale, ordinamento e dimensionamento automatici.
  • Esportare su macchina CNC.
  • Assicurarti che i telai della copertura e i disegni di officina si aggiornino e si adattino a qualsiasi modifica.
  • Eseguire l'analisi strutturale senza uscire da Revit, esportando i tuoi telai in metallo su un software esterno per analizzarli in qualsiasi fase del processo di progettazione.

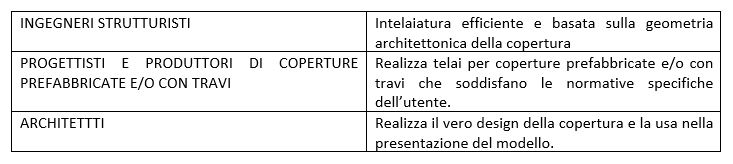

Ideale per:

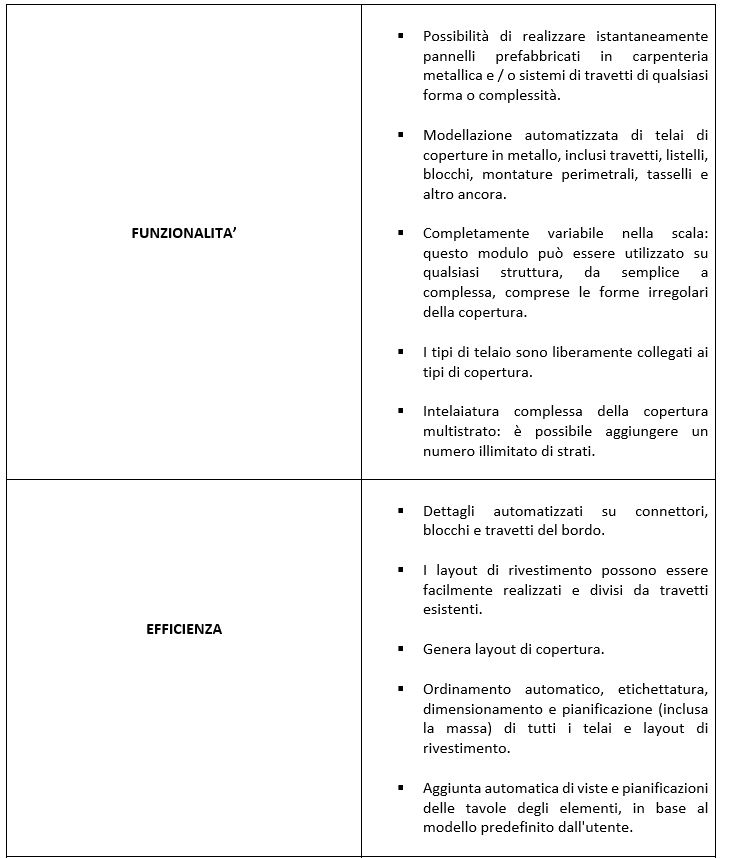

Potenti Funzionalità

  • Super veloce. Metal Framing Roof+ è stato creato per la velocità. Possiede capacità di intelaiatura della copertura standardizzate e automatizzate che, insieme alla generazione di disegni in officina, consentono di aggirare gli ostacoli nella progettazione degli edifici.
  • Tavole degli esecutivi, adesso. Hai iniziato a intelaiare il tuo primo pannello di copertura? Bene, ora sono iniziati anche i disegni delle tue tavole esecutive. Creare modelli è così facile che potresti persino dimenticartene! Quindi, non dimenticare di controllare se tutto è in ordine alla fine, aggiusta i dettagli dove necessario e sarai pronto per la consegna del tuo progetto!
  • Gli aggiornamenti sono un gioco da ragazzi. Sono state apportate modifiche alla copertura? Tutto quello che devi fare è aggiornare il telaio del segmento di copertura selezionato. È facile!
Intelaiare una copertura con travi in ​​legno o acciaio in Revit (3:50 min.)

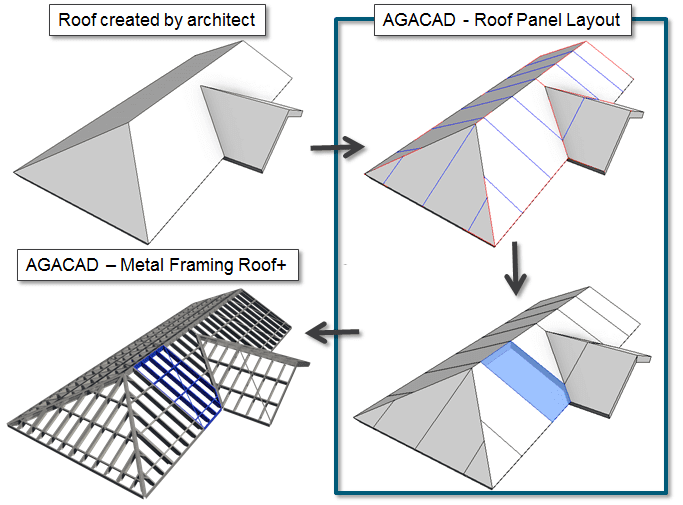

Questo video riguarda l'intelaiatura di coperture con travi in ​​legno e acciaio in Revit utilizzando i moduli AGACAD. Dividi rapidamente una copertura architettonica in pannelli e poi creane il telaio automaticamente e prt dividere la copertura in base alle superfici usa Roof Panel Layout.

  • Progettare e generare tralicci e sistemi di tralicci
  • Crea tralicci unici con Truss Builder integrato
  • Inquadrare uun'intera copertura in base al suo modello 3D, inclusi travetti, colmi, travi, collari, listelli, travi orizzontali, traversine, trimmer, ecc.
  • Suddivisione automatica di una copertura architettonica in base alle dimensioni preimpostate
  • Creazione di intelaiature per coperture con travi in ​​legno dettagliate e multistrato
  • Creazione di strutture per coperture in legno prefabbricate, dettagliate e multistrato per il modello Revit
  • Intelaiare coperture di grandi dimensioni con pannelli identici 10 volte più velocemente rispetto all'utilizzo dell'interfaccia Revit standard
  • Listelli a distribuzione automatica, telaio secondario e copertura
  • Trova interferenze strutturali e ingegneristiche. Taglia e crea telai delle aperture secondo regole predefinite.
Telaio di travi in ​​legno e acciaio in Revit (2:01 min.)

Pannelli e telai per coperture prefabbricate in legno / acciaio in Revit (1:25 min.)

Generazione automatica di sistemi di tralicci di copertura complessi (2:37 min.)

Pannelli prefabbricati per coperture, capriate e travetti in Revit (inglese - 56:09)

Questo webinar tratta di come progettare e generare coperture utilizzando i nostri strumenti di framing roof per Revit. Copre il tradizionale telaio di coperture (costruito in loco) e le coperture prefabbricate (costruiti fuori dal sito). Esamina i tipi di coperture a capriate e gli argomenti chiave rilevanti per i progettisti che lavorano su edifici di piccole e grandi dimensioni in cui vengono utilizzati vari sistemi di coperture in legno e acciaio.

Passa a ciò che ti interessa in questo webinar:

• introduzione a AGACAD Tools4BIM Dock 5:08
• TRALICCI a telaio per coperture Revit con offset base 6:00
     - inserire la griglia angolare con le linee di copertura 7:02
     - generare tralicci utilizzando più linee di copertura 9:23
     - capriate frontali, capriate sottotetto, capriate a sbalzo 11:10
     - aggiungi membri del telaio tra le capriate, modifica i parametri per istanza, modifica per tipo 12:35
     - sostituzione di una capriata sottotetto con una capriata a forbice 14:48
     - tralicci array 16:10
     - modifica in batch dello sbalzo del traliccio per geometria della copertura 16:58
     - generazione della griglia L-truss 18:10
     - array di tralicci tra 2 tralicci esistenti 22:22
     - telaio secondario, listelli 23:50
     - parti divise per ottenere guaina, isolamento, copertura 25:21
     - viste analitiche strutturali per l'esportazione 26:58
     - disegni, sezioni, viste, dimensioni 27:45
RAFTERS, suddivisione della copertura di Revit in segmenti 29:30
    - definizione delle regioni della copertura con travetti 30:52
     - inserire i colmi 31:50
    - tagliare le travi con il solido in modo che le piastre superiori taglino le travi 32:19
    - allineare le travi 33:08
    - traversine 34:20
    - lacci 34:42
    - allinea gli elementi alla superficie della trave 36:10
    - applicazione dell'angolo di taglio alle fascette del colletto, estensioni finali 37:03
    - Parti divise per aggiungere listelli, telai secondari, guaine, coperture, tappi 38:09
    - esportazione analisi strutturale 41:28
    - dimensioni, sezioni 41:44


• NUOVE CARATTERISTICHE:

     - Linee di direzione della campata della copertura 42:03
     - Tagli finali 44:36
• PANNELLI DELLA COPERTURA PREFABBRICATI per linee di layout 45:24
    - inserire i colmi 46:40
    - allineare il bridging 48:17
    - traversine per abbaino 48:43
    - coperture, guaine, tappi 50:00
    - quote, disegni, creare assieme, etichette, viste, fogli 51:51
    - esportazione su CNC 54:05

AISI S100-07/S2-10, North American Specification for the Design of Cold-Formed Steel Structural Members with Supplement 2. American Iron and Steel Institute, Washington, DC.
AISI S200-07, 2007. North American Standard for Cold-Formed Steel Framing – General Provisions. American Iron and Steel Institute, Washington, DC.
NASH Standard – Residential and Low-rise Steel Framing, Part 1: Design Criteria. 2010.
NASH Standard – Residential and Low-rise Steel Framing, Part 2: Design Solutions. 2010.
Building Enclosure Design Guide– Wood Frame Multi-Unit Residential Buildings. Homeowner Protection Office (HPO), Vancouver, Canada, 2011.
AISI D110-07, Cold-Formed Steel Framing Design Guide, 2nd Edition. American Iron and Steel Institute, Washington, DC.
AISI D100-08, AISI Manual, Cold-Formed Steel Design. American Iron and Steel Institute, Washington, DC.

Pinnacle CNC Machine Specifications
Metroll Manufacturer and Supplier Resources
ClarkDietrich Steel Framing Product Specifications
CEMCO Specifications

Elenco dei moduli inclusi nel pacchetto Metal Framing Roof:
  • Truss+M
  • Roof Panel Layout
  • Roof+M
  • Sort Mark
  • Cut Opening
