Gestione di muri e giunti in Revit®

Smart Walls è un potente modulo aggiuntivo per la gestione dei muri in Autodesk® Revit®, che consente di scomporre rapidamente gli strati in diversi tipi di muro, controllare completamente i giunti e le distanze degli spazi, dividere i muri in pannelli separati con impostazioni predefinite, inserire baricentri e gestire informazioni con una funzione di esportazione in Excel®.

Caratteristiche Potenti:

Efficienza:

Divide facilmente le tue pareti e controlla, modifica o aggiorna gli spazi tra di loro in qualsiasi momento. Con pochi clic, scompone le pareti multistrato in pareti separate senza perdere la posizione delle aperture.

Gestione:

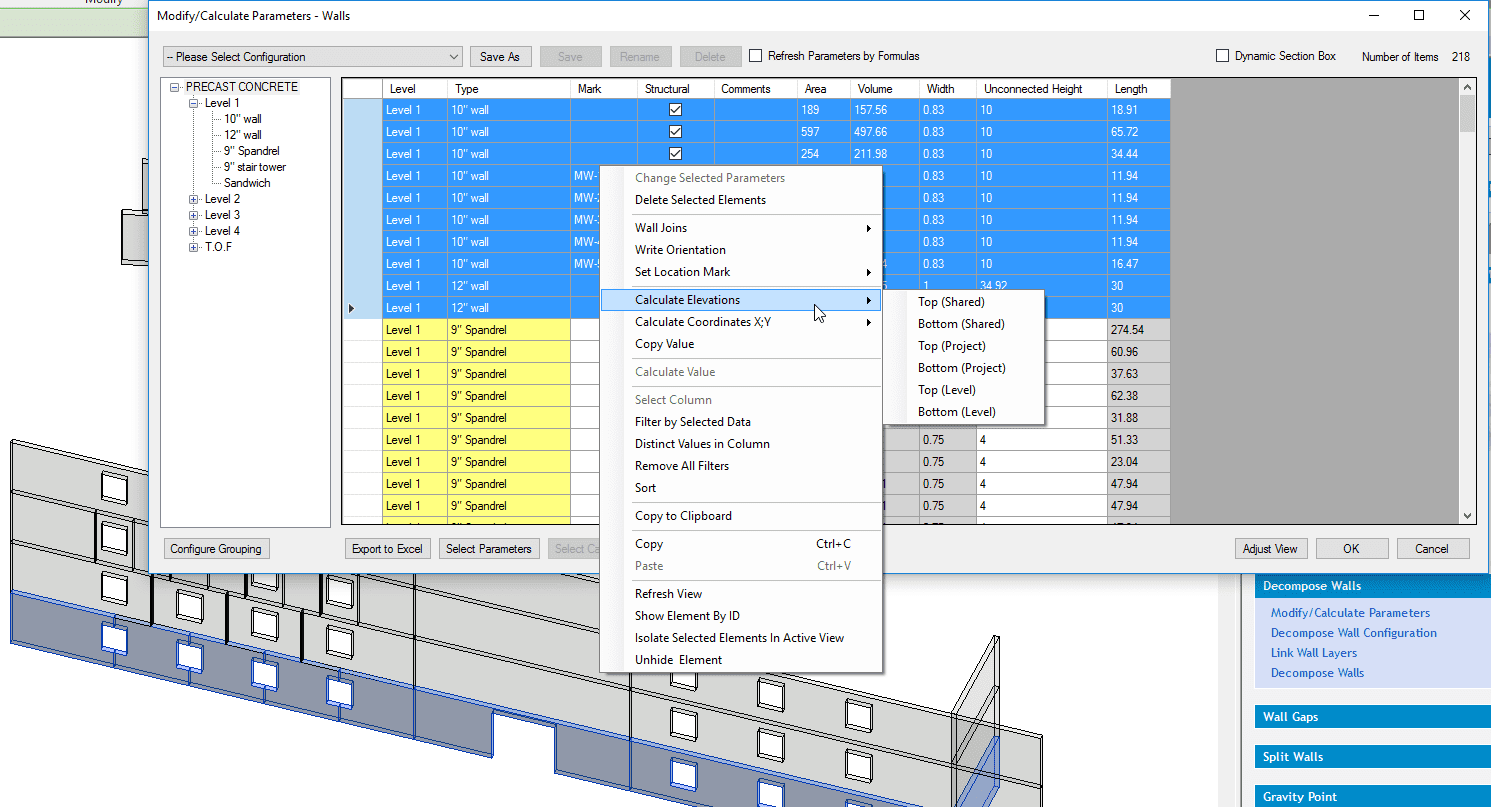

Controlla, corregge, modifica, scrive ed esporta facilmente i parametri delle pareti del tuo progetto in Excel utilizzando la finestra "Modify / Calculate parameters" (Modifica/Calcola parametri).

Sono disponibili sia tipi di licenza autonoma che di rete. Gli utenti possono facilmente passare dalla licenza autonoma alla quella di rete, acquistando il servizio di rete.

Vantaggi:

  • Alta velocità di modellazione;
  • Prevenzione degli errori e processo di controllo semplice;
  • Aumento della produttività e risparmio sui costi.

Ideale per:

  • Ingegneri strutturisti: Smart Walls consente di dividere facilmente le pareti nei punti desiderati, separare i layers strutturali e architettonici (scomponendo le pareti), controllare e aggiornare le distanze di spazio tra di esse, e aggiungere un baricentro.
  • Architetti: Smart Walls consente di gestire facilmente tutte le pareti di un progetto, scomporle in layers separati, per una diversa composizione dei materiali regolando i parametri direttamente nella finestra di dialogo di gestione delle pareti.

Toolbox per la gestione di pareti e giunti

Smart Walls è un potente strumento per la gestione dei muri in Autodesk® Revit®.

  • Gestisce le informazioni di tutti i muri del progetto.
  • Esporta informazioni filtrate, raggruppate o selezionate (parametri muro) in Excel.
  • Scompone la stratigrafia delle pareti in tipi di pareti, separati in base alla configurazione predefinita dell'utente.
  • Pieno controllo dei giunti e delle distanze tra le pareti.
  • Inserisce i baricentri.
  • Aggiunge ulteriori informazioni sull’orientamento, l'altezza o le coordinate reali della parete.
  • Divide i muri in posizioni esatte utilizzando linee della griglia, aperture o altri muri.
  • Divide automaticamente le pareti in base alle dimensioni predefinite del pannello.

Inoltre:

  • esamina le informazioni della parete
  • copia i valori dei parametri
  • calcola le quote altimetriche
  • esporta informazioni in Excel
  • trova e seleziona muri tramite la finestra del browser a parete

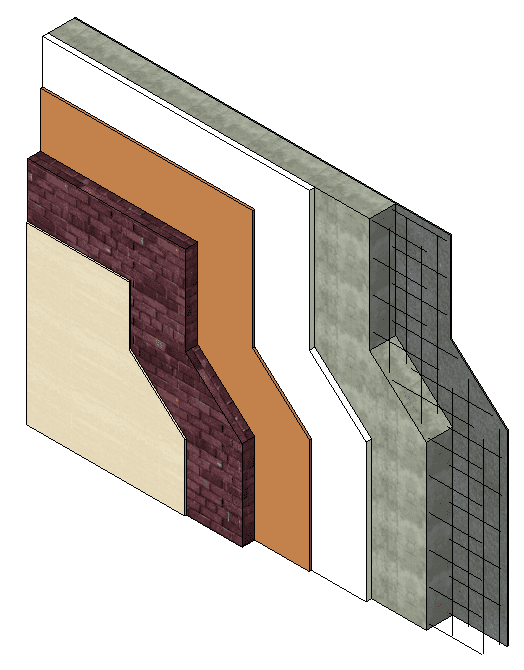

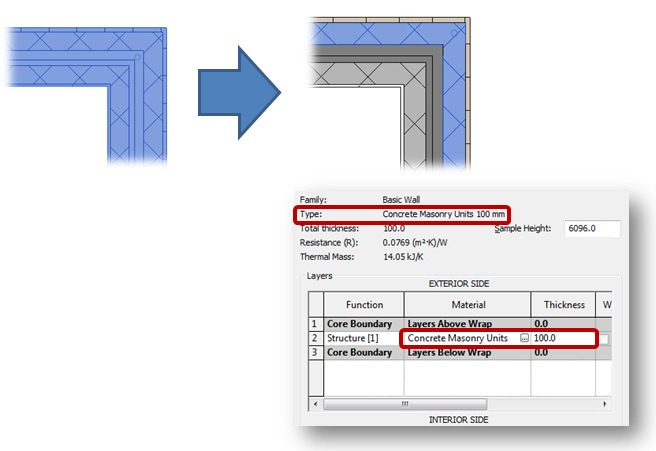

Scompone i layers delle pareti in tipologie separate in base alla configurazione definita dall'utente:

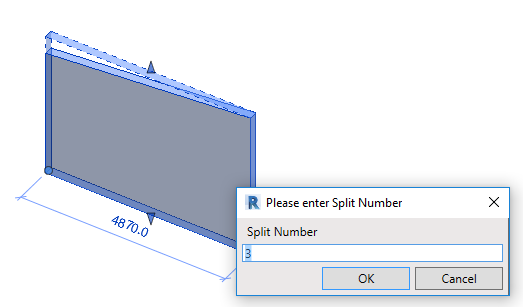

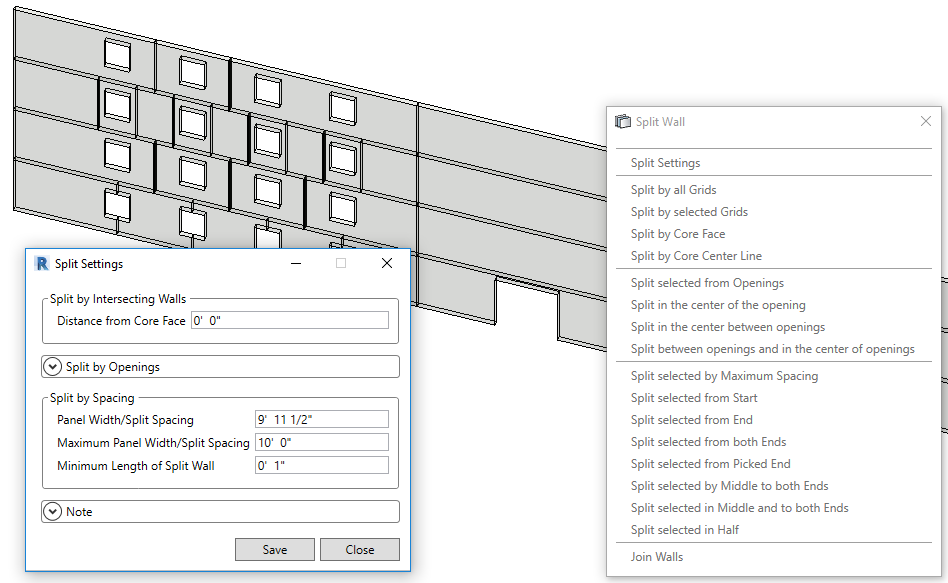

Utilizza opzioni diverse dal menu "Split Wall" (dividi parete) per dividere automaticamente i muri utilizzando impostazioni predefinite delle dimensioni del pannello, o li divide in posizioni esatte utilizzando linee della griglia, aperture o altri muri:

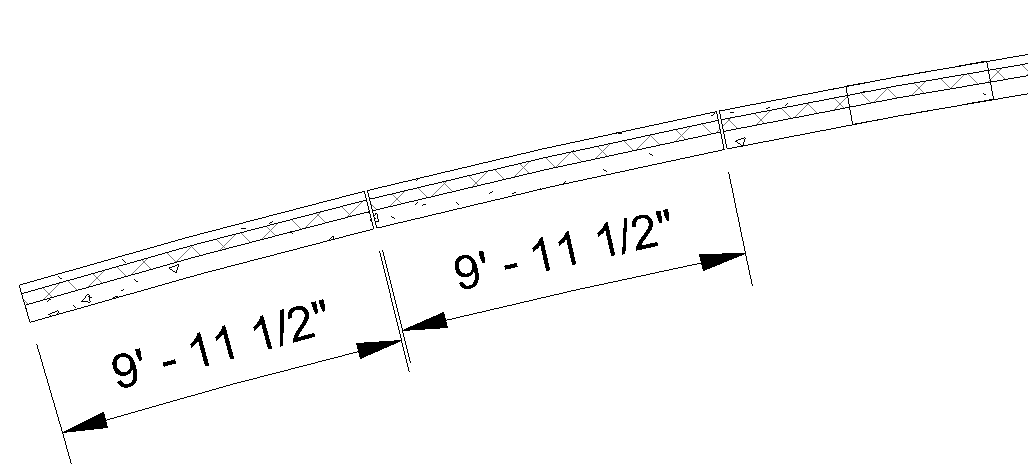

Divide le pareti curve utilizzando regole definite:

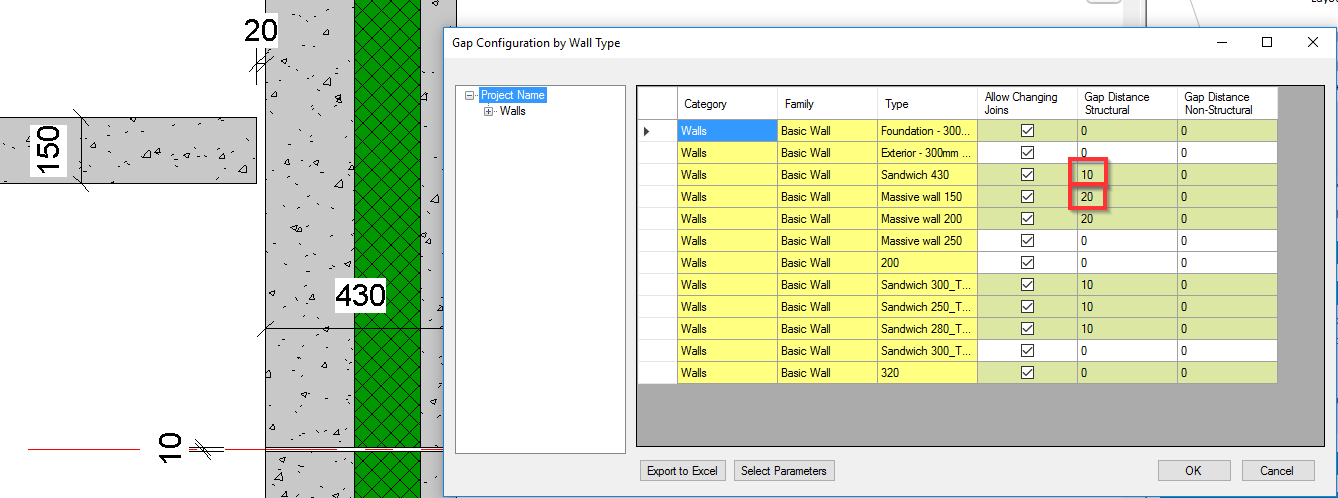

Controlla i giunti e i vuoti di distanza tra le pareti:

Inserisce i baricentri:







Impara ed esplora Smart Walls
Inizia oggi stesso! Guarda le esercitazioni video dettagliate

Introduzione: Scomporre le pareti (1.17 min)

Impedisci giunti con vuoti (2.03 min.)

Unisci e dividi le pareti - anche quelle curve! (2.38 min.)

Smart Walls:

  • Divisione dei muri rispetto alle aperture.
  • Unione tra due muri selezionati.
  • Divisione di pareti curve.
  • Divisione dei muri con aperture e taglio automatico di entrambi i muri se la divisione si trova nell'area di apertura.

Come connettere un muro ad una fondazione in Revit (1:31 min.)

Modellare in Revit con Smart Walls di Precast Concrete (4:32 min.)

Argomenti trattati:

  • Suddivisione delle pareti di Revit in pannelli a parete.
  • Ordinamento e numerazione dei pannelli murali.
  • Inserimento di dettagli, collegamenti e tagli sui pannelli a parete.
  • Creazione di assiemi, disegni con quote automatiche, pianificazione e fogli.
  • Rotazione automatica di una vista selezionata nella finestra delle configurazioni.
  • Livellamento automatico di travi inclinate.

Modellazione e documentazione del calcestruzzo prefabbricato in Revit (inglese - 39:49 min.)

Passa direttamente a ciò che ti interessa in questo webinar

  • Suddivisione dei muri in pannelli a parete utilizzando lo strumento SmartWalls 2:49
  • Posa di lastre prefabbricate utilizzando lo strumento Floor Panel Layout 5:32
  • Creazione di solai utilizzando famiglie di telai strutturali utilizzando lo strumento Floor + C 11:09
  • Utilizzare lo strumento Smart Connections per distribuire, aggiornare e modificare dettagli di connessione, tagli, mensole, scarpe per pilastri, bulloni, ancoraggi di sollevamento, fori, piastre, ecc. 15:04 e per tagliare elementi di intelaiatura strutturale 36:40
  • Armatura del muro 21:59 Armatura della trave 25:25
  • Rinumerazione degli elementi, assegnazione dei valori delle etichette in base alle regole per qualsiasi tipo di elemento prefabbricato utilizzando lo strumento Sort Mark 26:40
  • Creazione di assiemi e disegni esecutivi con quote automatiche, tabelle e fogli utilizzando lo strumento Smart Assemblies 28:30

Ogni componente aggiuntivo T4R ha una pagina E-Help che fornisce istruzioni dettagliate su come iniziare a usare correttamente il software. È possibile accedere alla pagina E-Help in due modi:

1° modo

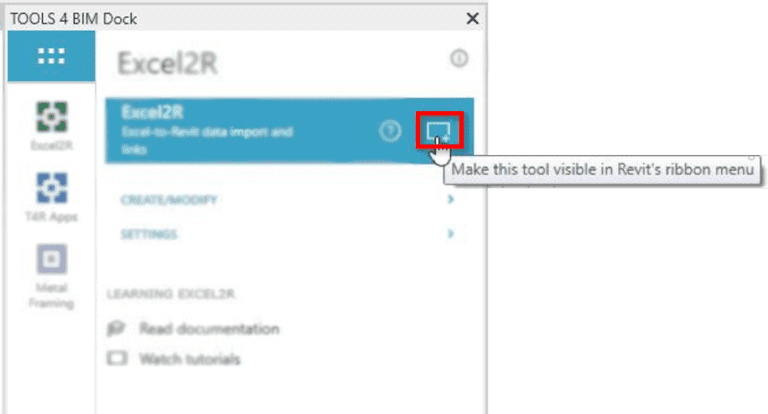

Fate clic sul pulsante “E-Help” accanto al prodotto nel menu “TOOLS 4 BIM Dock”.

2° modo

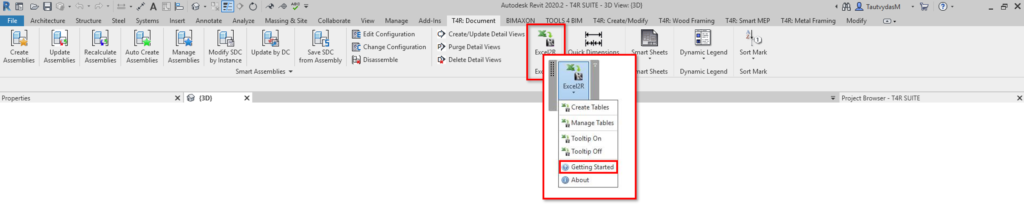

Trova il prodotto nel menu della barra multifunzione Revit®.
Seleziona l'icona a forma di freccia per visualizzare il menu a discesa, e visualizzerai l'opzione Guida introduttiva "Getting Started", che ti porterà alla pagina della Guida elettronica.



Accertati che il prodotto sia visibile nella barra multifunzione “Revit’s ribbon menu”, selezionando l’icona dopo E-Help come mostrato.

Requisiti di sistema per Smart Walls


Versioni software

Versioni rilasciate: Smart Walls 2021.1, 2020.1, 2019.1, 2018.1, 2017.3, 2016.4, 2015.2, 2014.2, 2013.2, 2012.4.
Unità di misura: Metro e Imperiale.
Lingua: Inglese

Requisiti di sistema

  • Come per Autodesk® Revit®
  • Sistemi operativi: versioni a 64 bit di Windows 10, Windows 8.1, Windows 7
  • Compatibile con Autodesk® Revit® 2021, 2020, 2019

Versioni software supportate solo per le due versioni più recenti di Revit® (2020-2021).

SMART WALLS E' UN MODULO INCLUSO ALL'INTERNO DEI PACCHETTI / MODULI:

  • Precast Concrete
  • Wood Framing Suite
  • Wood Framing Wall
  • Metal Framing Suite
  • Metal Framing Wall
  • T4R Suite (Tools 4 Revit Suite)

Per maggiori informazioni, CONTATTACI per un PREVENTIVO PERSONALIZZATO!

Prodotti abbinabili consigliati

Per maggiori informazioni su questi prodotti, CONTATTACI per un PREVENTIVO PERSONALIZZATO!

20 aprile 2021

Nuovi modi per dividere Revit Walls verticalmente e orizzontalmente con Smart Walls [NUOVA FUNZIONE]

Smart Walls è un componente aggiuntivo Revit che semplifica la gestione dei muri, consentendo di smontare rapidamente i livelli in diversi tipi di pareti, controllare gli spazi e le giunzioni, dividere i muri in pannelli, inserire baricentri e altro ancora. Parte della nostra suite Tools4Revit , è anche inclusa nella 0soluzione BIM per calcestruzzo prefabbricato poiché i pannelli a parete sono onnipresenti nella progettazione di prefabbricati.

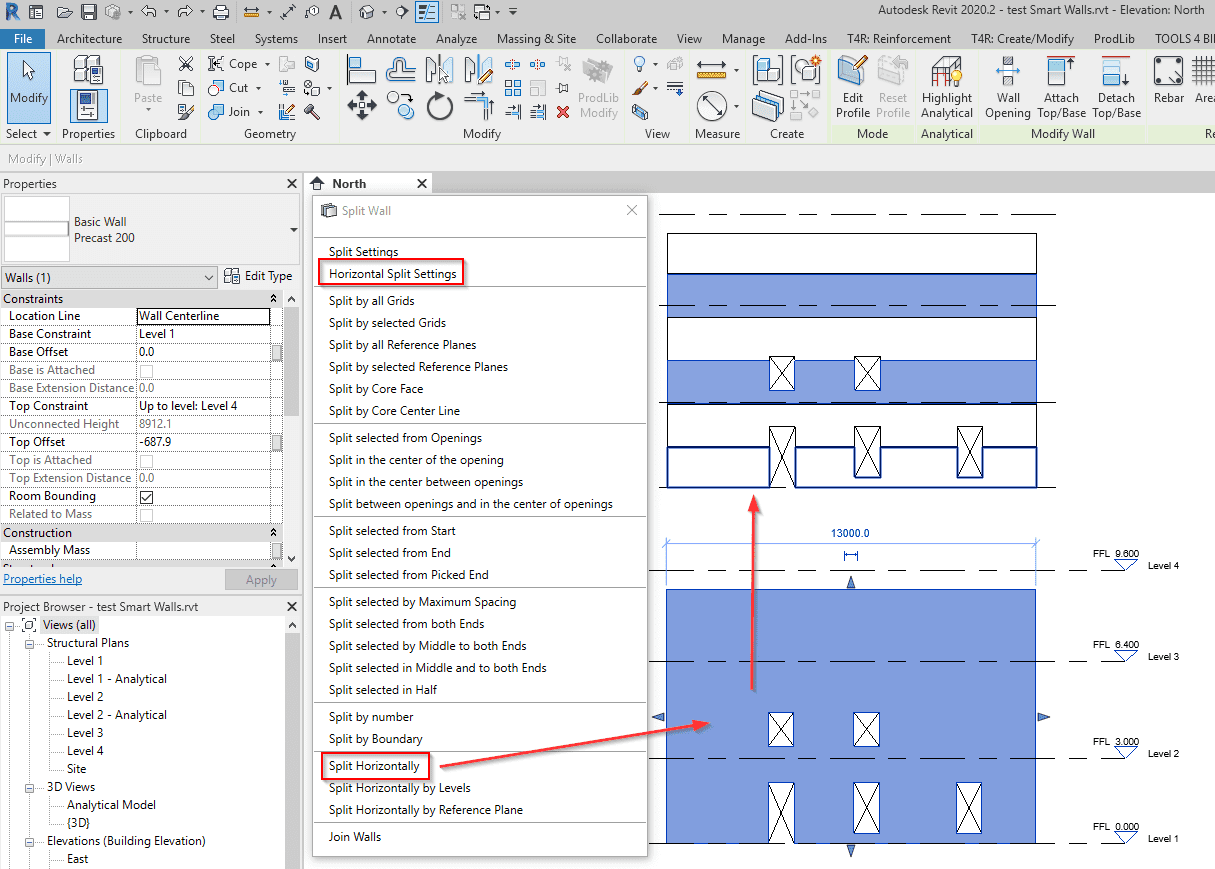

Questo ultimo aggiornamento per il nostro strumento Smart Walls ha nuovi modi per dividere i muri orizzontalmente - tramite configurazioni - e verticalmente - tramite il piano di riferimento.

Dividi orizzontalmente in base alle regole

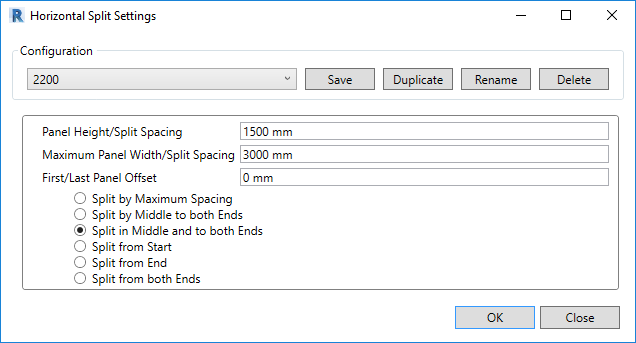

In passato, era possibile dividere orizzontalmente per livelli e piani di riferimento, ma non in base a una dimensione del pannello definita. Ora puoi dividere orizzontalmente nelle configurazioni definendo l'altezza del muro. Ecco come appare la finestra di dialogo Configurazioni.

Dopo aver impostato le configurazioni, è possibile procedere con la suddivisione dei muri selezionati nella dimensione del pannello definita.

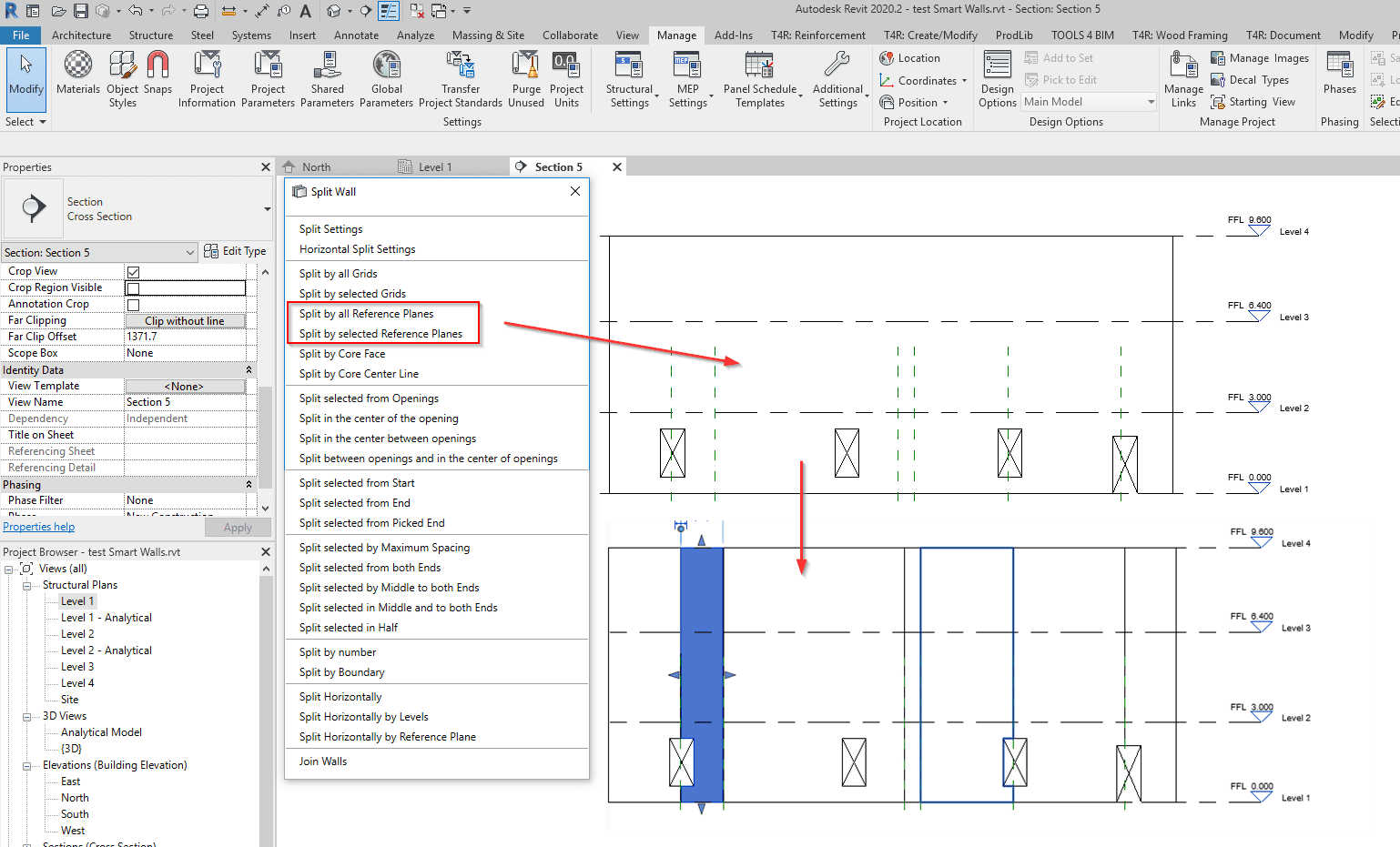

Dividi verticalmente in base al piano di riferimento

Sebbene fosse già possibile dividere i muri orizzontalmente utilizzando i piani di riferimento, non era possibile utilizzarli per dividerli verticalmente, ma da ora lo è, e funziona allo stesso modo della divisione per griglie. La funzione è stata richiesta da alcuni utenti perché le griglie hanno una numerazione automatica in Revit, quindi dovrebbe essere più semplice utilizzare i piani di riferimento per definire le divisioni.
