Cype Architecture-Open BIM Layout

Open BIM Layout offre un’interfaccia chiara e modulare, progettata per agevolare la composizione di tavole tecniche BIM.

L’ambiente di lavoro è basato su finestre ancorabili configurabili a piacere, che garantiscono un’esperienza fluida e personalizzabile. In particolare, l’interfaccia è suddivisa in tre parti principali: la barra degli strumenti in alto (toolbar), il pannello laterale sinistro e l’area centrale dedicata al foglio di lavoro.

Le barre aggiuntive (menu contestuali, snap, barra di stato) in alto e in basso forniscono funzioni comuni come impostazioni di griglia e suggerimenti operativi.

In questo modo ogni elemento dell’interfaccia collabora a semplificare il disegno e l’impaginazione dei disegni tecnici

• Barra degli strumenti (in alto): raccoglie i comandi principali per gestire il progetto, come l’importazione di modelli BIM, la selezione di template, la creazione di viste 3D, l’inserimento di oggetti grafici (linee, testi, simboli) e l’importazione di file esterni (piante DWG, immagini raster, ecc.).

La barra superiore rappresenta il centro operativo per la gestione della documentazione tecnica BIM.

Da qui è possibile controllare l’intero flusso di lavoro, dall’importazione del modello fino alla composizione finale delle tavole.

Funzioni principali:

• Importazione e aggiornamento di modelli IFC / Open BIM
• Creazione e gestione di viste 2D e 3D
• Inserimento di elementi grafici (linee, testi, simboli, quote)
• Accesso rapido ai template di tavola
• Importazione file esterni (DWG, DXF, immagini raster)

Questa organizzazione consente un accesso diretto agli strumenti più utilizzati, migliorando velocità e precisione nella produzione delle tavole.

• Pannello laterale sinistro: consente di creare e gestire i fogli del progetto (nuove tavole, formati standard, copie, gruppi)

e di organizzare i livelli di disegno. In questo pannello si possono definire nuovi layers (ad es. piante, muri, quote, simboli) per tenere ordinato il disegno.

Attraverso questo pannello è possibile:

• Creare nuovi fogli in diversi formati (A0, A1, A2, ecc.)

• Duplicare o raggruppare tavole

• Gestire la struttura gerarchica del progetto

• Organizzare e controllare i layers di disegno

La gestione dei livelli grafici consente di separare elementi architettonici,

annotazioni, simboli e quote, garantendo una documentazione chiara e coerente.

• Area di disegno (foglio principale): spazio di lavoro centrale dove vengono posizionate le viste del modello BIM (piante, sezioni, assonometrie), i simboli e gli altri elementi grafici. L’area di disegno simula il foglio di carta e permette di assemblare visivamente la tavola finale.

• Caratteristiche principali:

• Posizionamento libero e scalabile delle viste

• Controllo della scala grafica

• Inserimento di dettagli costruttivi

• Allineamento preciso degli elementi

L’area di composizione simula il foglio cartaceo tradizionale, ma con i vantaggi della sincronizzazione automatica con il modello BIM.

• Barre di stato e utilità: piccoli pannelli aggiuntivi (in alto e in basso) con funzioni comuni (snap a griglia, dimensionamento al volo, controllo dell’ortogonalità, ecc.), omogenee con gli altri programmi CYPE

Funzioni principali:

• Attivare snap a griglia e riferimenti geometrici
• Controllare ortogonalità e allineamenti
• Monitorare coordinate e scala
• Gestire rapidamente proprietà degli oggetti

Questi strumenti garantiscono elevata accuratezza nella preparazione delle tavole architettoniche professionali, riducendo errori e tempi di revisione.

All’avvio dell’applicazione, l’utente può creare un nuovo lavoro da collegare a un progetto BIM esistente sulla piattaforma BIMserver.center. Tramite il comando “Nuovo” si sceglie se vincolare il nuovo job ad un progetto cloud già presente (importando così i modelli IFC correnti) o, in alternativa, avviare un nuovo progetto condiviso. Nella pratica, è possibile:

• Nuovo lavoro collegato: selezionando l’opzione di collegamento al progetto BIMserver.center, Open BIM Layout importa i modelli BIM in formato IFC già sviluppati dal team (Architettura, Struttura, Impianti ecc.) e consente di cominciare a comporre le tavole tecniche.

• Nuovo progetto: scegliendo di creare un nuovo progetto, esso sarà automaticamente registrato su BIMserver.center e disponibile per i collaboratori. Questo workflow Open BIM garantisce che tutte le discipline dialoghino sullo stesso modello centrale.

• Modalità offline: deselezionando l’opzione di collegamento, si può operare localmente senza sincronizzazione cloud, ad esempio per lavorare su bozze preliminari.

• Importazione continua: durante lo sviluppo, la scheda “BIMserver.center” in alto consente di importare o aggiornare in qualunque momento nuovi modelli dal progetto BIM. Questo assicura che le viste inserite nelle tavole rimangano sempre in linea con il modello digitale.

Open BIM Layout è progettato per lavorare in sinergia con la piattaforma BIMserver.center, consentendo la collaborazione tra le diverse discipline di progetto. Il modulo importa modelli IFC dall’ecosistema Open BIM (Architettura, Strutture, Impianti, plugin Revit/Allplan ecc.) e pubblica le tavole elaborate sulla piattaforma cloud. In questo modo:

• Coordinamento multidisciplinary: architetti, ingegneri strutturisti e progettisti d’impianto possono inserire i propri modelli nel progetto condiviso. Open BIM Layout unisce queste informazioni in un unico piano di lavoro, permettendo di coordinare discipline architettoniche, strutturali e impiantistiche all’interno dello stesso modello.

• Condivisione in cloud: tutte le tavole create sono sincronizzate in tempo reale con il BIMserver.center. I membri del progetto registrati possono accedere online agli elaborati più recenti da qualunque dispositivo. Questo sistema garantisce che le modifiche (revisioni) vengano salvate in cloud con tracciabilità automatica.

• Workflow Open BIM: essendo parte del flusso Open BIM basato su IFC, il programma si integra con altri software compatibili OpenBIM. L’esportazione di IFC/TAB consente di inviare le tavole e i dati associati a tutti gli stakeholder (team di progetto, committenti) in formati aperti, agevolando la comunicazione e la verifica interdisciplinare.

Open BIM Layout mette a disposizione strumenti completi per organizzare le tavole del progetto. È possibile creare fogli di stampa gestendo in modo indipendente i formati, i template e i livelli grafici.

• Creazione e gestione dei fogli: si possono aggiungere nuovi fogli selezionando formati standard (A0, A1, A2, ecc.), assegnare nomi e raggruppamenti. Ogni foglio può caricare un template (modello preimpostato) per i bordi e le intestazioni. Da qui è anche possibile duplicare fogli esistenti o eliminarli. Nella sezione delle tavole è presente un’opzione “Stampa” che consente di esportare ogni foglio in PDF, DWF o DXF.

• Gestione dei livelli (layers): si creano livelli distinti per organizzare elementi come muri, quote, quote metriche, testi o simboli. L’utente può aggiungere, rinominare o eliminare livelli per strutturare il disegno in modo chiaro. Con il comando “Assegna a livello” si può spostare un oggetto da un layer all’altro. I livelli importati da file CAD (DWG/DXF) sono gestiti in un’apposita sezione, dove si possono modificare spessori e colori delle polilinee.

• Template delle tavole: è possibile creare o importare template (modelli di impaginazione) per standardizzare l’aspetto delle tavole. Un template comprende elementi di disegno come linee, cornici, loghi e blocchi testuali organizzati su uno stesso layer. Salvando questi template nella libreria, si possono riutilizzare in progetti futuri, velocizzando la preparazione delle tavole.

Grazie alla gestione avanzata di fogli, layers e template, lo studio può definire standard grafici comuni e uniformi, semplificando la produzione di tavole tecniche BIM coerenti e di qualità.

Inserimento di contenuti e viste dal modello BIM

Open BIM Layout permette di arricchire le tavole tecniche con contenuti grafici, informazioni BIM e viste tridimensionali provenienti direttamente dal modello del progetto. Questo consente di creare elaborati completi, aggiornabili e coerenti con il modello BIM utilizzato nelle diverse discipline progettuali.

Importazione di file esterni

Il programma consente di inserire file CAD e immagini raster direttamente all’interno del foglio di lavoro.

È possibile importare file nei formati:  DWG – DXF – JPEG – PNG – BMP

Questi file possono essere utilizzati come sfondi tecnici, riferimenti grafici o basi di disegno, permettendo di integrare facilmente documentazione proveniente da altri software di progettazione.

Ad esempio è possibile inserire una planimetria DWG, una foto del sito o un dettaglio tecnico da sovrapporre alle viste del modello BIM.

Inserimento di simboli e oggetti grafici

Open BIM Layout dispone di strumenti per creare e gestire simboli grafici personalizzati da utilizzare nelle tavole tecniche.

Gli utenti possono disegnare e salvare simboli come:

figure umane – alberi – frecce di orientamento – simboli tecnici- nord geografico – elementi grafici di presentazione

Questi oggetti possono essere salvati nella libreria dei simboli e riutilizzati in altre tavole o progetti, garantendo uniformità grafica nella documentazione tecnica.

Inserimento di tabelle e dati del modello BIM

Il software consente di inserire tabelle informative e dati estratti dal modello BIM direttamente nelle tavole.

Ad esempio è possibile creare tabelle che mostrano:

superfici degli ambienti – volumi degli elementi – quantità di componenti – dati tecnici degli oggetti BIM

Le etichette (tag) permettono di collegare le informazioni del modello agli elementi grafici presenti nelle viste. Se le proprietà dell’oggetto BIM cambiano, anche l’etichetta nella tavola viene aggiornata automaticamente.

Inserimento di viste, sezioni e scene 3D

Un’altra funzione fondamentale del software è la possibilità di inserire viste generate direttamente dal modello BIM.

Tra le viste disponibili:  piante – sezioni – prospetti – viste tridimensionali – assonometrie

Le viste restano collegate al modello BIM originale, quindi eventuali modifiche al progetto possono essere aggiornate automaticamente nelle tavole.

Questo permette di mantenere sempre coerenza tra modello digitale e documentazione tecnica, riducendo errori e tempi di aggiornamento.

Integrazione tra CAD e modello BIM

Grazie alla combinazione di file CAD tradizionali e viste del modello BIM, Open BIM Layout consente di gestire nello stesso ambiente:

• elaborati tecnici

• documentazione grafica

• dati informativi del progetto

Questo approccio facilita la transizione tra metodi CAD tradizionali e flusso di lavoro BIM, rendendo il software uno strumento versatile per studi di progettazione e professionisti del settore edilizio.

Open BIM Layout ottimizza il processo di composizione delle tavole rendendolo il più automatico possibile. Le viste generate dal modello BIM sono già coordinate tra loro: ad esempio, una modifica alla pianta si riflette automaticamente sull’eventuale sezione collegata. In pratica il software trasforma il modello architettonico in documentazione grafica coerente, garantendo l’allineamento costante tra modello e elaborati. L’ambiente è dunque predisposto per semplificare l’assemblaggio finale delle tavole e l’organizzazione ordinata degli elaborati di progetto.

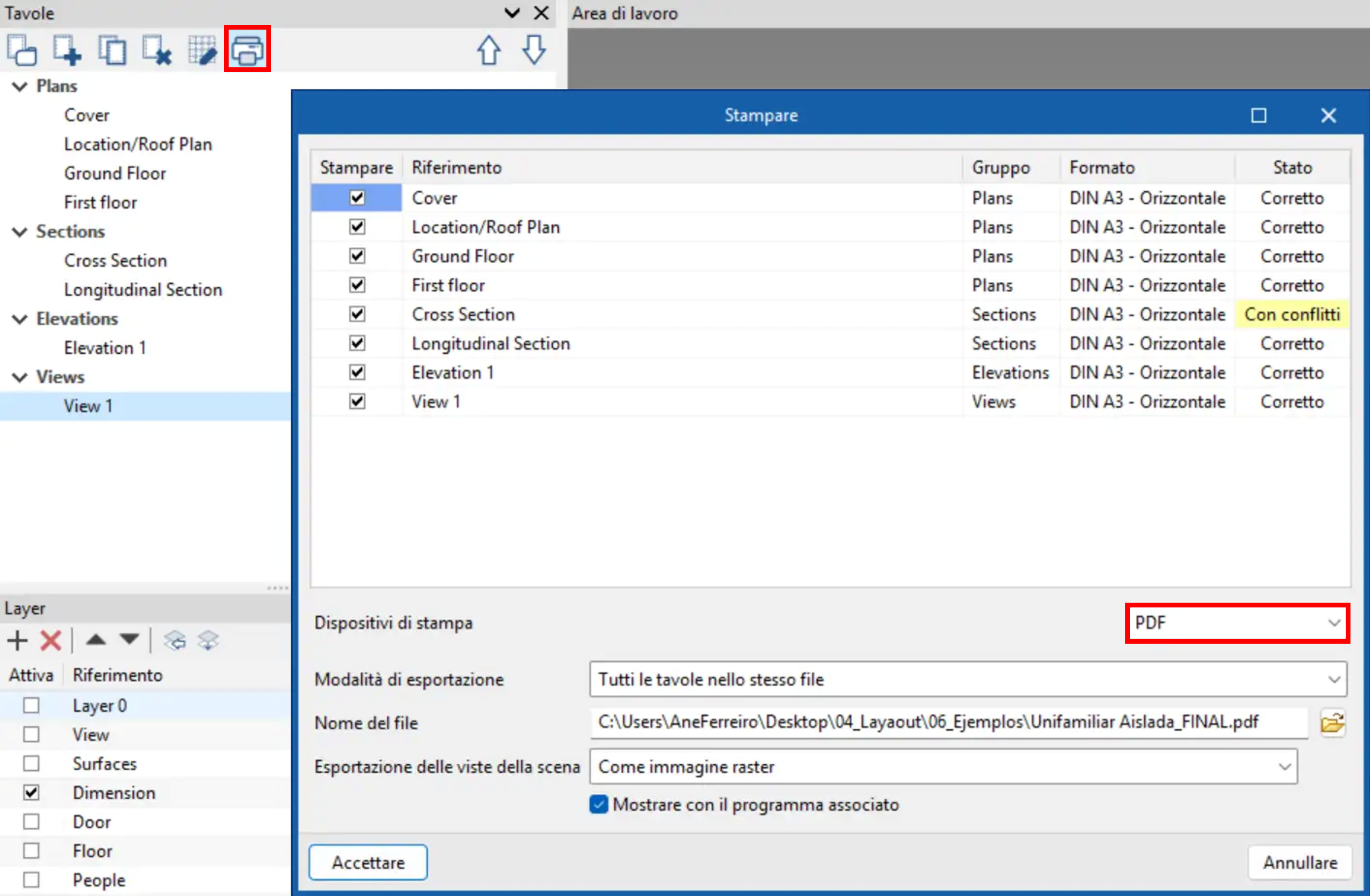

Per la consegna dei documenti tecnici sono disponibili diverse opzioni di output:

• Stampa diretta: è possibile stampare le tavole su stampanti locali, con scale e orientamenti definiti dall’utente.

• Esportazione PDF: il comando di stampa PDF genera file vettoriali ad alta risoluzione utilizzabili per allegare la documentazione BIM ai documenti cartacei o da condividere via email.

• Esportazione CAD (DWG/DXF): Open BIM Layout supporta l’esportazione DWG e DXF parzialmente vettoriale. In pratica le piante, le sezioni e gli assonometrici possono essere salvati come disegni CAD: i muri, le quote e gli altri elementi lineari rimangono modificabili in ambiente CAD esterno. Questo facilita la revisione finale o l’integrazione con altri software CAD/GIS.

Queste funzionalità di output facilitano la standardizzazione della consegna: è possibile generare automaticamente le tavole in formati stampabili o esportabili direttamente dai progetti BIM. In particolare, la stampa in CAD permette di includere le tavole progettate all’interno di workflow CAD più tradizionali, mentre i PDF vettoriali garantiscono la leggibilità e la conservazione digitale della documentazione.
