FIN EC Mensole
Il software FIN EC | Mensole consente di eseguire verifiche dell'appoggio diretto (mensole su pilasti) e appoggio indiretto (mensole su travi) di mensole secondo la norma EN 1992-1-1 o EN 1992-2. Per l'analisi è utilizzato il Metodo Tirante e Puntone definito dall' Eurocodice 2. Fornisce l'area minima di armatura principale e di staffe orizzontali e verticali.
CARATTERISTICHE DEL MODULO
- Possibilità di inserimento del copriferro minimo
- Mensole con appoggio diretto o indiretto
- Nodi di tipologia CCC e CCT – nodi compressi e nodi compressi-tesi
- Relazioni dettagliate e report sintetici

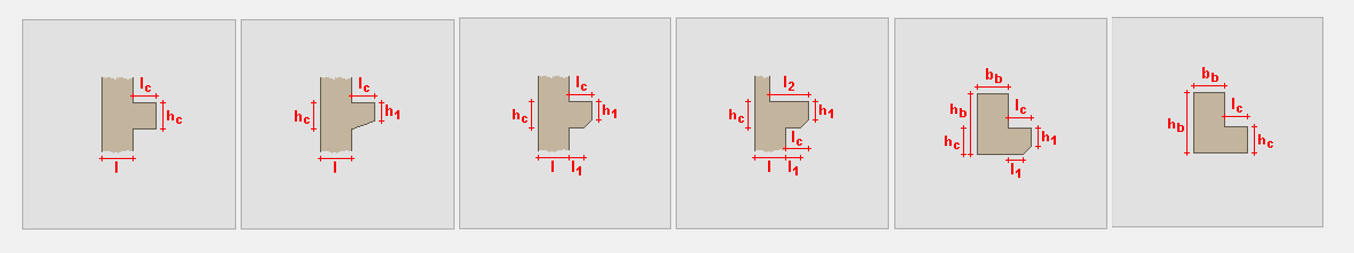

- Ampia selezione delle forme più comuni di mensole
- La mensola è caricata principalmente dalla forza verticale con una determinata eccentricità. Il riquadro “Carichi” contiene i seguenti input:
Eccentricità aC - La distanza tra la forza e il bordo del pilastro o della trave
Forza verticale FEd - Il valore di progetto della forza verticale
Forza orizzontale HEd – La componente orizzontale della forza. Questa componente aumenta l'area dell’armatura principale.
HEd/FEd - Il rapporto tra la componente verticale e quella orizzontale del carico. Il valore minimo raccomandato è 0.2.
- Database delle classi di resistenza del calcestruzzo e dei materiali per l'armatura come da EC con la possibilità di inserire materiali personalizzati

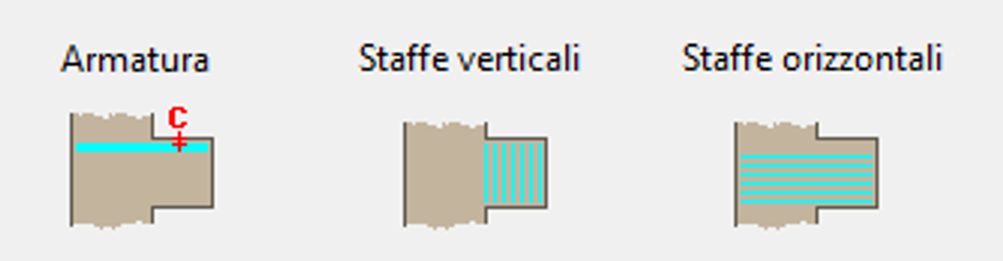

- Inserimento dell'armatura su più file - è possibile definire le caratteristiche tipologiche delle armature, in particolar modo i ferri principali, le staffe orizzontali e la presenza o meno delle staffe verticali
- Possibilità di inserimento del copriferro minimo
- Mensole con appoggio diretto o indiretto
- Nodi di tipologia CCC, CCT e CTT - nodi compressi e nodi compressi-tesi
Il valore della resistenza a compressione di progetto è definito come
fcd = αcc fck / γc
dove:
γc è il coefficiente di sicurezza parziale per il calcestruzzo,
αcc è il coefficiente che tiene conto degli effetti a lungo termine sulla resistenza a compressione e degli effetti sfavorevoli risultanti dal modo in cui il carico è applicato.
I valori di progetto delle tensioni di compressione nei nodi possono essere determinati come:

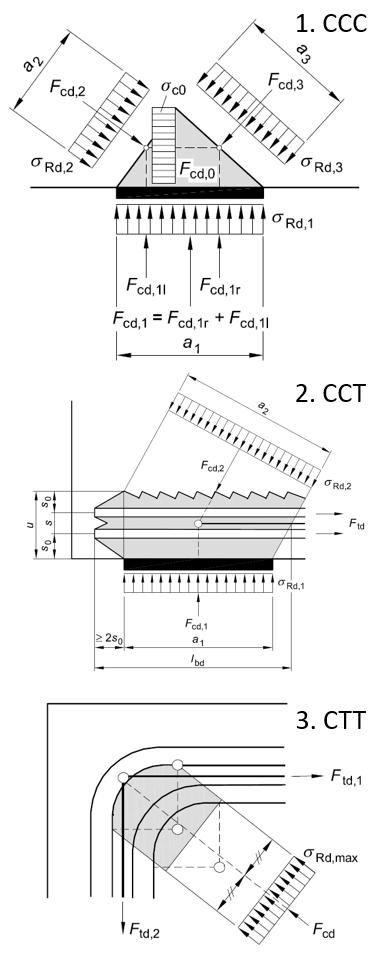

- in nodi compressi dove non vi sono tiranti ancorati nel nodo (tipo CCC)
σRd,max = k1 ν ’fcd
dove σRd,max è la massima tensione che può essere applicata ai bordi del nodo.
- in nodi compressi-tesi con tiranti ancorati disposti in una direzione (tipo CCT):
σRd,max = k2ν ’ fcd
dove σRd,max è il massimo valore di σ Rd,1 e σ Rd,2
- in nodi compressi-tesi con tiranti ancorati disposti in più di una direzione (tipo CTT)
σRd,max = k3ν’ fcd
Il valore di ν ’ da adottare in uno Stato può essere reperito nella sua appendice nazionale. Il valore raccomandato è il seguente:
ν’ = 1 - fck /250
- Inserimento di diametri diversi per ciascuna fila di armatura
- Possibilità di inserimento di Coefficienti Parziali personalizzati
- Relazioni dettagliate e report sintetici
Scarica gli esempio di Relazione del programma:

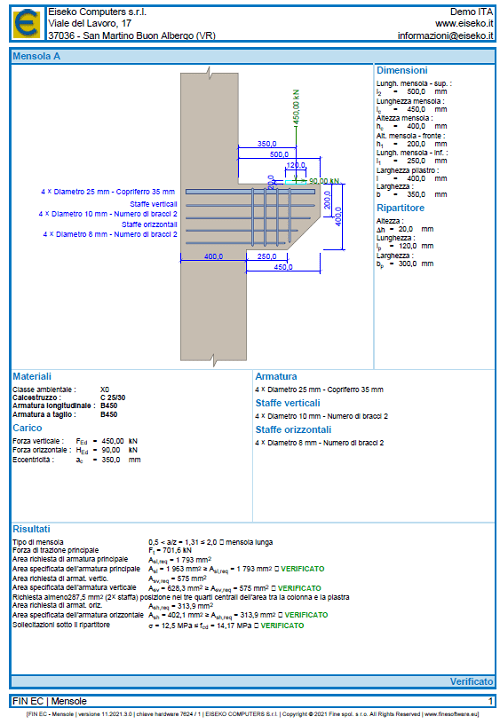

Relazione di Calcolo: Fin EC | Mensole - Relazione Sintetica

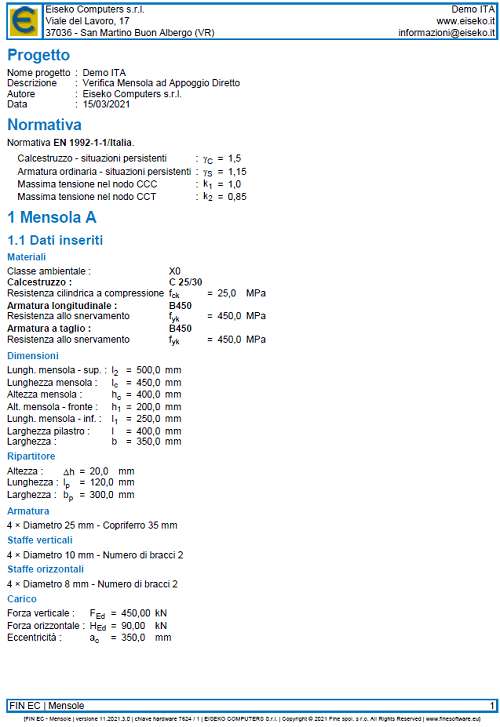

Relazione di Calcolo: Fin EC | Mensole - Relazione Dettagliata
