 SOFTWARE DI CALCOLO ELEMENTI STRUTTURALI IN LEGNO

progetto tetti

WOODexpress  è l'unico software per il progetto e la verifica di elementi strutturali e coperture in legno con licenze permanenti e aggiornamenti gratuiti.

Calcoli secondo l’Eurocodice 5 (EC5) e "Norme Tecniche per le costruzioni" (NTC 2018).

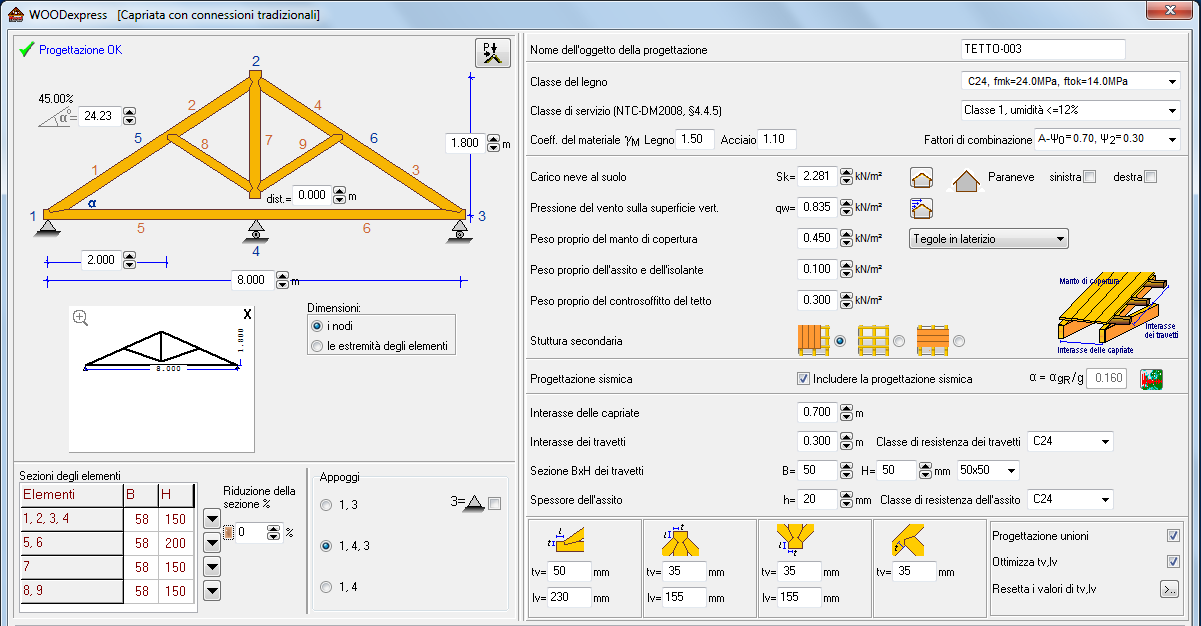

In comodo ambiente grafico, permette di progettare capriate ed elementi strutturali in legno, semplificando e velocizzando il lavoro del progettista, fornendo relazioni dettagliate, generando automaticamente i disegni delle travi in legno e i dettagli delle connessioni.

Per progettare una struttura si può scegliere tra diversi modelli di elementi pronti, specificare le dimensioni, i carichi, parametri di normativa, e il progetto è immediatamente eseguito e il disegno prodotto automaticamente.

Il processo di input dei dati è facilitato dall’utilizzo di valori di default e dai controlli per valori errati. Le relazioni di calcolo, che sono create dinamicamente al variare dei dati di input, mostrano in dettaglio tutti i calcoli e i passaggi del progetto, con tutti i riferimenti ai corrispondenti paragrafi della normativa. In caso di progetto non conforme, l’utente verrà avvisato con chiari messaggi di avvertimento.  Le proprietà dei materiali, i carichi e i parametri di normativa, le sezioni, possono essere modificati dall’utente secondo le esigenze della Normativa nazionale.

L’Help in linea, il manuale d’uso e le domande frequenti (FAQ) guidano il progettista nell’uso del programma e ai riferimenti alla normativa.

Caratteristiche del Software

  • Licenze permanenti e aggiornamenti gratuiti
  • Aggiornato alle ultime normative
  • Gran numero di strutture calcolabili
  • Input dati estrememente semplice
  • Risultati immediati
  • Ogni verifica riporta il riferimento di normativa

Listino prezzi e offerte

licenze permanenti + aggiornamenti gratuiti

Contattaci per richiedere l'OFFERTA

listino prezzi e offerte runet

Per i clienti dei programmi WOODexpress, BETONexpress e STEELexpress è previsto uno sconto sull'acquisto di EUROCODEexpress: richiedi preventivo personalizzato

Per più licenze: richiedi preventivo personalizzato

Per scuole e università:richiedi preventivo personalizzato

Tutti i programmi sono disponibili tramite download, incluso Help on line e manuale utente.

AGGIORNAMENTI
Gli aggiornamenti sono generalmente gratuiti, disponibili dal menu principale del programma "Update". Solo quando vengono sviluppati aggiornamenti importanti come cambiamenti agli Eurocodici o alle Normative, o quando sono aggiunte nuove funzionalità, verranno rilasciati aggiornamenti a pagamento, in genere al 20-30% del prezzo originale.

SERVIZI
Supporto tecnico gratuito direttamente dalla ditta produttrice RUNET(TM) Norway as.
Non vengono richiesti canoni di manutenzione.

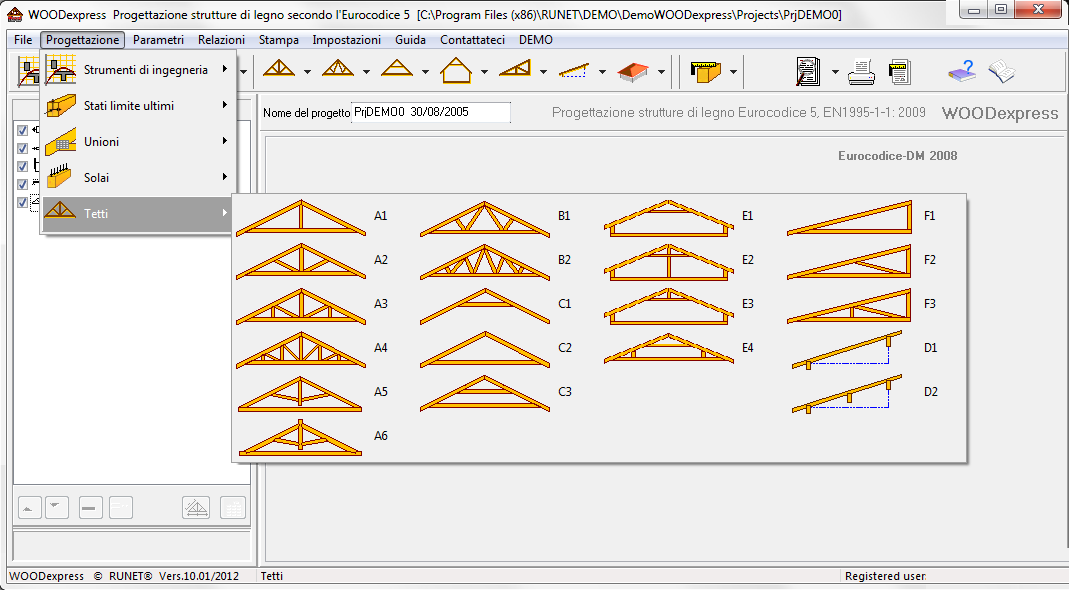

Moltissimi tipi di CAPRIATE IN LEGNO disponibili

PROGETTO TETTI IN LEGNO E PROGETTO CAPRIATE IN LEGNO

Il processo di input dei dati è facilitato dall’utilizzo di valori di default e dai controlli per l'introduzione di valori non corretti con messaggi chiari.

Le relazioni di calcolo vengono create dinamicamente al variare dei dati di input e mostrano in dettaglio tutti i calcoli esegiuti e i tutti i passaggi del progetto, con tutti i riferimenti ai corrispondenti paragrafi della normativa. In caso di progetto non verificato, l’utente verrà avvisato con chiari messaggi di avvertimento in rosso.

Le proprietà dei materiali, i carichi, i parametri di normativa e le sezioni possono essere modificati dall’utente a seconda delle esigenze della Normativa nazionale.

Progetto delle connessioni in legno (legno-legno e legno-acciaio)

Calcolo compressione, flessione, stabilita', trazione

calcolo connessioni della trave in legno

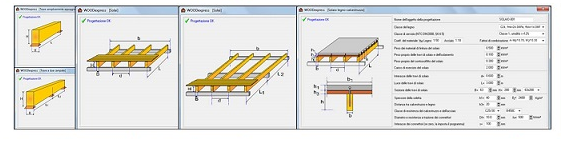

Progetto dei solai in legno (legno-legno e legno-calcestruzzo)

calcolo solaio in legno e calcolo solaio in legno-calcestruzzo

analisi sismica

COPERTURE E TETTI IN LEGNO

CONNESSIONI

RESISTENZA AL FUOCO

SOLAI

PARAMETRI

RELAZIONI DI CALCOLO

MANUALE

STRUMENTI PER L’INGEGNERE

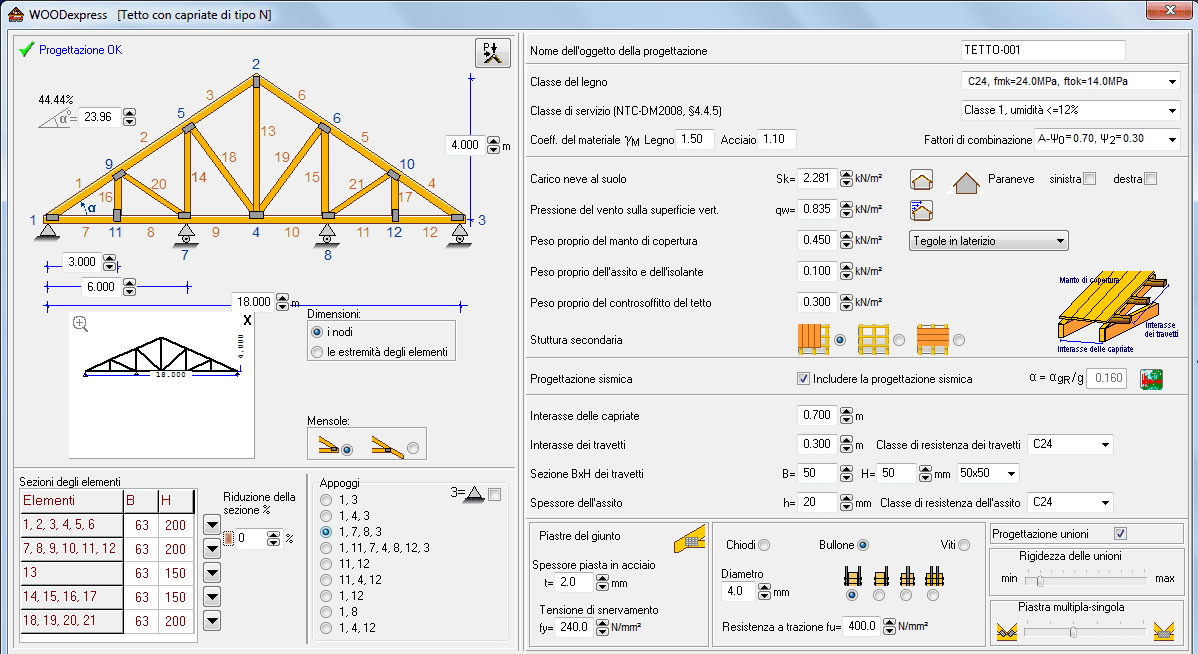

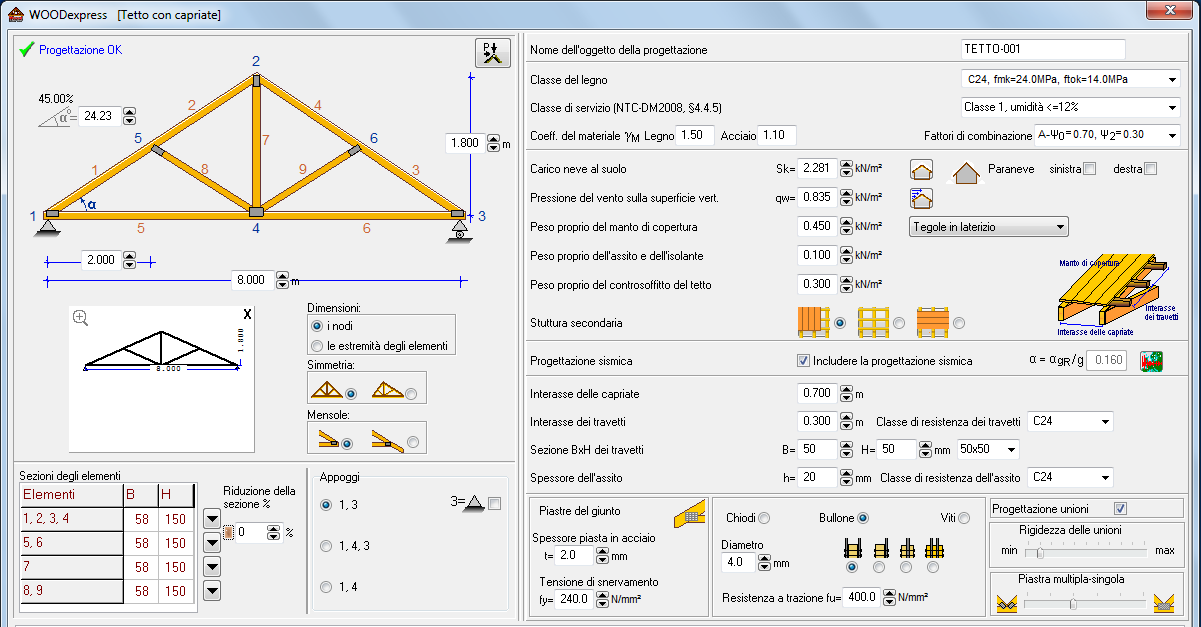

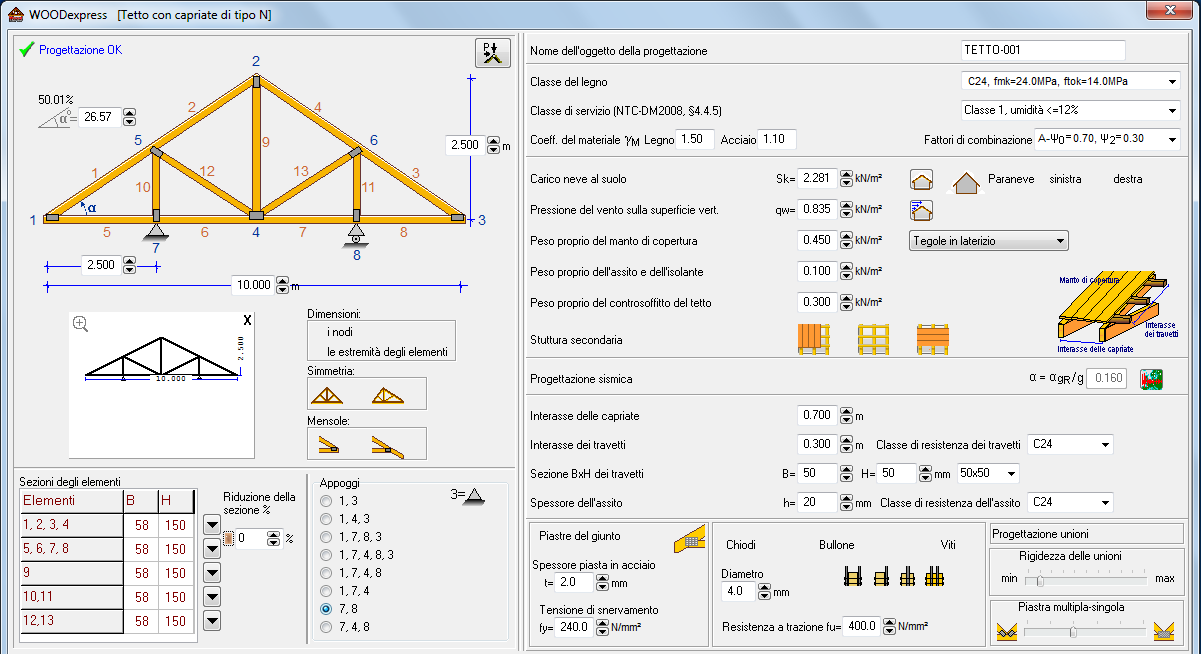

COPERTURE E TETTI IN LEGNO

coperture in legno

  • Tetti  a pendenza singola
  • Tetti a doppia pendenza
  • Tetti a doppia pendenza chiusi
  • trussed rafter roofs
  • capriate sottotetto
  • capriate con giunti di carpenteria

coperture in legno

Il progetto si basa sull’analisi a elementi finiti della struttura reticolare. Il reticolo è considerato come un telaio a due dimensioni, e la rigidezza delle connessioni si può modificare a seconda del grado desiderato di rigidezza. Le frequenze proprie delle strutture sono calcolate con analisi dinamica.

I carichi sono calcolati secondo l’Eurocodice 0 e 1. Tutte le combinazioni di carico vengono considerate.

Le verifiche sono svolte nelle combinazioni di carico più sfavorevoli, per azioni combinate nello stato limite ultimo, secondo la EN 1995-1-1:2004, §6. Le deformazioni sono verificate allo stato limite di servizio, secondo la EN 1995-1-1:2004, §7.

Le connessioni sono considerate come chiodate, bullonate o avvitate, con piastre metalliche e dimensionate secondo la EN 1995-1-1:2004, §8.

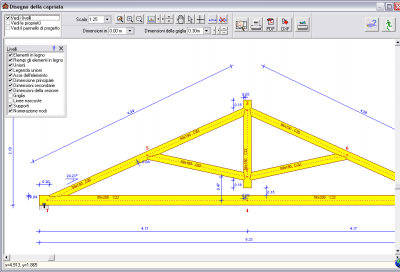

Generazione Automatica dei disegni della trave reticolare.

Il disegno dettagliato della trave reticolare e delle connessioni viene prodotto automaticamente. Uno specifico modulo CAD è incluso per personalizzare, vedere in anteprima e stampare i disegni.

Esportazione dei disegni in formato DXF o PDF.

disegno

Dimensioni

Il progettista specifica le principali dimensioni del tetto (lunghezza, altezza, inclinazione) e può scegliere se specificare le dimensioni effettive o riferite ai nodi.

Le Misure della sezione sono scelte da varie tabelle incluse nel programma, che variano a seconda della Nazione, e sono anche personalizzabili.

Sbalzi Possono essere aggiunti sbalzi alle estremità.

Appoggi: nei vari nodi possono essere selezionati vari tipi appoggio.

Peso proprio della copertura

Il programma include i più comuni materiali per le coperture, in più l’utente può specificare i propri personalizzati.

coperture in legno 3

Carico neve: è calcolato secondo l’Eurocodice 1, ENV 1991-2-3:1995 o EN 1991-1-3-2003. Il progettista può specificare le caratteristiche dei carichi della neve a terra in [kN/m²]. Si possono anche considerare i paraneve a destra o a sinistra.

Carico vento: è calcolato secondo l’Eurocodice 1, Actions on structures, prEN 1991-1-4:2004. Il progettista può specificare la spinta del vento sulla superficie verticale in  [kN/m²].
La combinazione di carico è secondo gli Eurocodici, Basis of structural design 1990:2002. Si possono modificare i fattori dell’azione e della combinazione di carico.

Connessioni  Possono essere specificati il tipo di piastra, normale o BMF, il suo spessore, il grado di rigidezza della connessione, il tipo e le dimensioni della minuteria della connessione.
Si possono selezionare piastre singole o multiple nelle connessioni con più di due elementi.
Le giunzioni sono progettate automaticamente per elementi lunghi.

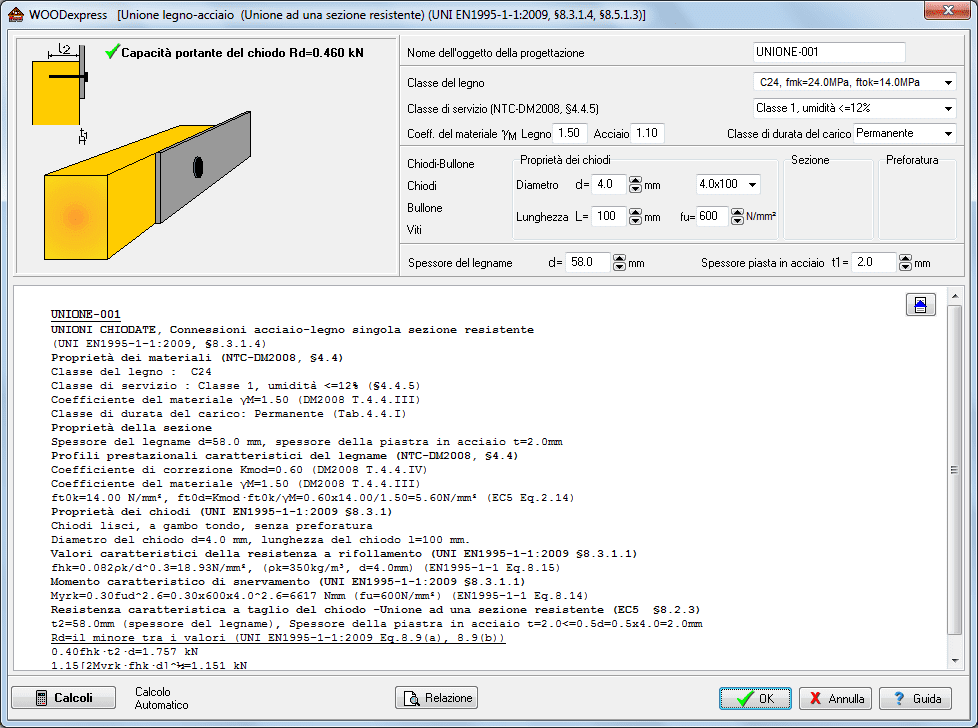

CONNESSIONI

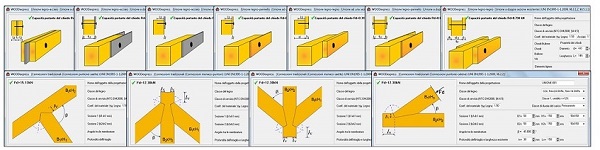

Si possono progettare vari tipi di connessione:  con viti, chiodate e con bulloni, specificando le proprietà delle viti, chiodi, bulloni e del legno o metallo della piastra della connessione. Il calcolo è eseguito secondo l’Eurocodice 5, EN 1995-1-1:2004 § 8.

CONNECTIONS BETWEEN TIMBER STRUCTURES

CONNECTIONS BETWEEN TIMBER STRUCTURES

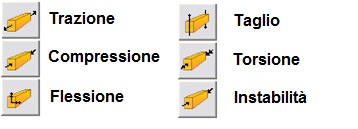

STATI LIMITE ULTIMI

Progetto di vari casi di azione singola o combinata secondo l’Eurocodice 5, EN 1995-1-1:2004 § 6, sezioni tonde e rettangolari.

Gli oggetti del progetto sono indipendenti e ognuno ha il proprio disegno, proprietà e calcolo.

STATI LIMITE ULTIMI

STATI LIMITE ULTIMI

Progetto per resistenza al fuoco

La verifica della resistenza al fuoco viene eseguita per ogni caso di tensione secondo il metodo della sezioni ridotte, Eurocodice 5 parte 1-2.

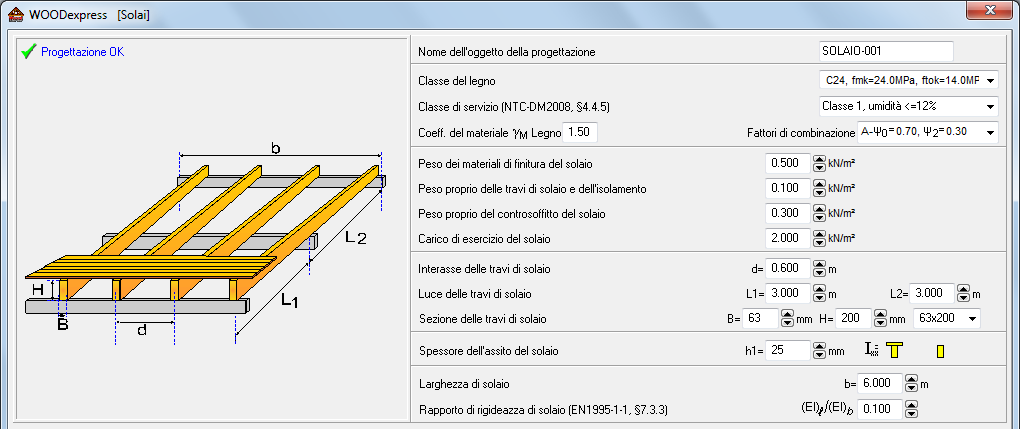

SOLAI

Le forze interne sono calcolate alle estremità del solaio e in mezzeria, la deformazione elastica in mezzeria, per tutte le combinazioni di carico secondo l’Eurocodice 0, 1 e 5.

Tutte le verifiche dell’ Eurocodice 5, EN 1995-1-1:2004, §6 sono eseguite agli stati limite ultimi.

Le deformazioni sono calcolate allo stato limite di servizio secondo l’Eurocodice EN 1995-1-1:2004, §7.

Sono state considerate anche le direttive dell’Eurocodice EN 1995-1-1:2004, §7.3 per la verifica delle vibrazioni dei solai.

SOLAI

PARAMETRI

Dal menu Parametri è possibile specificare le dimensioni di default, le dimensioni delle sezioni, le caratteristiche dei materiali, I carichi ed altri parametri di normativa.

PARAMETRI CALCOLO

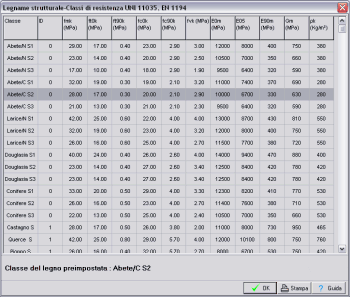

Classi di Resistenza del legname dalle tabelle EN338:2003 Softwood/Hardwood, 1194:2000 Glulam, incluse nel programma. Si possono anche specificare tabelle personalizzate.

Proprietà delle sezioni secondo l’UNI EN 1313-1:1999 sono incluse nel programma, e il progettista può impostare delle tabelle personalizzate.

I più comuni pesi propri di coperture sono inclusi nel programma, ma si possono anche specificare pesi diversi e aggiungerne altri.

I coefficienti di azione per carichi permanenti e accidentali in condizioni di carico sfavorevoli sono calcolati secondo l’Eurocodice 1,5. Il progettista può aggiustare i coefficienti di azione.

Carichi neve e vento - Versioni di Eurocodice

Per i carichi neve e vento è possibile scegliere la normativa da usare per il progetto della struttura in legno (ENV o EN)

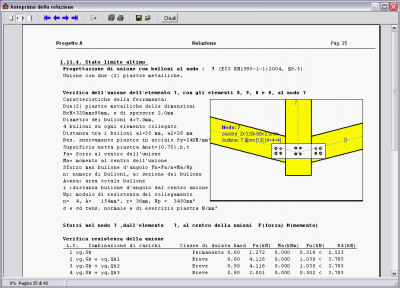

RELAZIONI DI CALCOLO

Le relazioni di calcolo prodotte sono dettagliate, mostrano analiticamente tutti i calculi eseguiti, i disegni, i passaggi del progetto, i presupposti del progetto e i riferimenti ai corrispondenti  paragrafi della normativa.  Avvertimenti evidenziati in rosso informano il progettista in caso di progetto non conforme.

RELAZIONE DI CALCOLO

Le relazioni contengono tutte le strutture che sono selezionate nella finestra degli oggetti di progetto. L’ordine degli oggetti che appaiono nella relazione può essere modificato.

Dal menu “Report setup” è possibile scegliere il font dei caratteri del testo, i margini, i loghi, l’intestazione, il piè di pagina, etc.

Le relazioni possono essere esportate in PDF o in formato Word compatibile.

MANUALE

L’help è context-sensitive e guida il progettista nell’uso del programma e nei riferimenti alla normativa. Il manuale On-line e le domande frequenti (F.A.Q.) sono incluse nel programma.

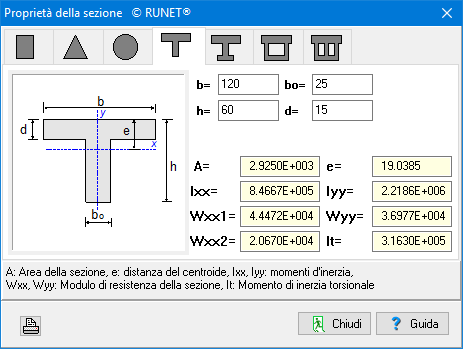

Strumenti per l’ingegnere

In aggiunta il programma fornisce una serie di strumenti utili per l’ingegnere come la conversione delle unità di misura, il calcolo delle proprietà delle sezioni, calcolo delle aree, proprietà delle armature di rinforzo, calcolo dei profili laminati.

Engineering tools

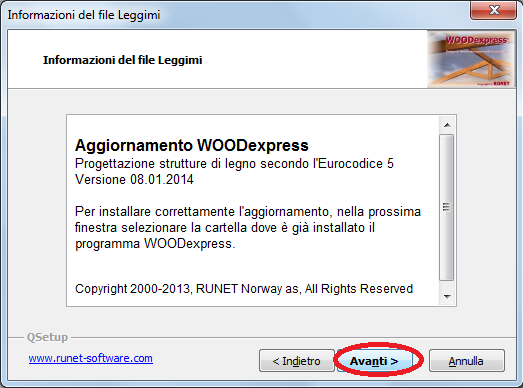

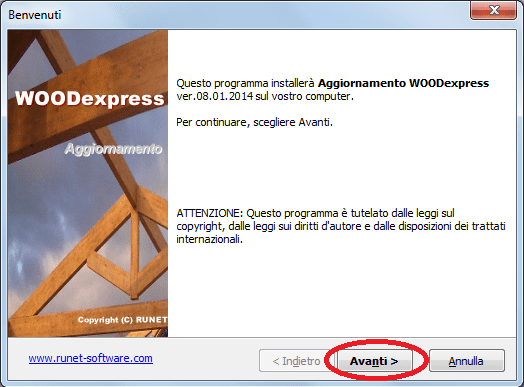

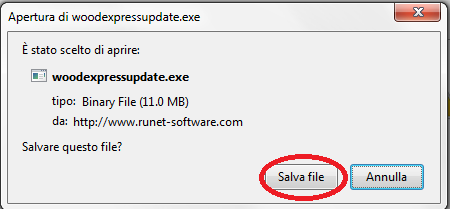

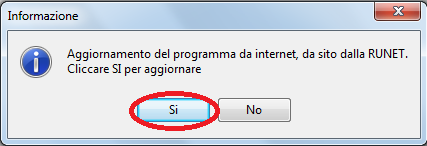

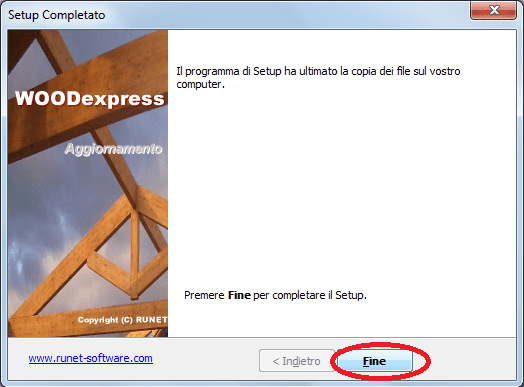

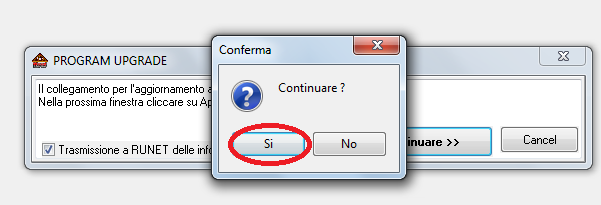

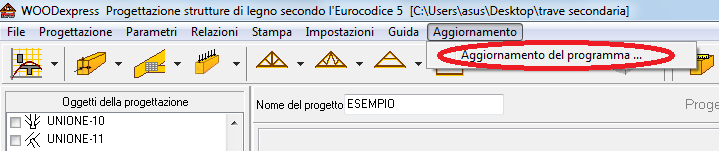

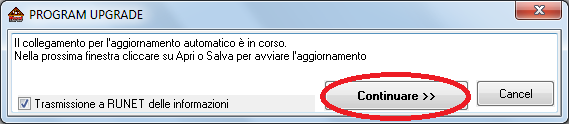

Per aggiornare il programma WOODexpress basta lanciare il programma, andare nel menù in alto "Aggiornamento" e cliccare dove indicato in rosso:

Aggiornamento del programma WOODexpress

Aggiornamento del programma WOODexpress

Aggiornamento del programma WOODexpress

Aggiornamento del programma WOODexpress

Aggiornamento del programma WOODexpress

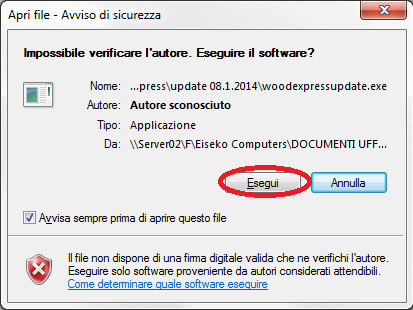

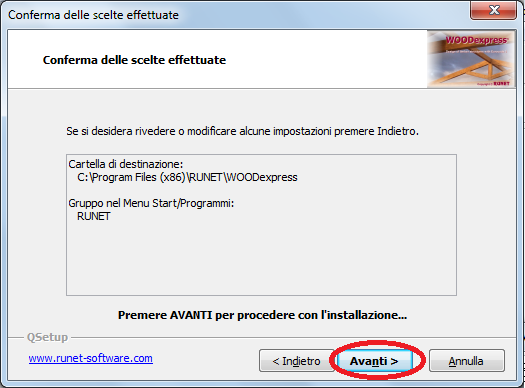

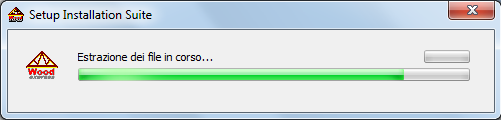

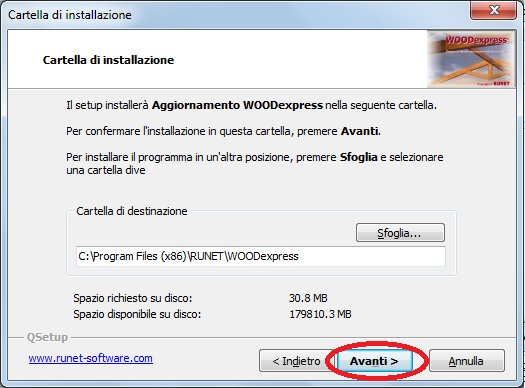

Andare nella cartella dei download e lanciare il programma “WOODexpressUpdate.exe”

Aggiornamento del programma WOODexpress

Aggiornamento del programma WOODexpress

Aggiornamento del programma WOODexpress

Aggiornamento del programma WOODexpress

Aggiornamento del programma WOODexpress

Aggiornamento del programma WOODexpress

Aggiornamento del programma WOODexpress

Riferimenti

Eurocodice 0

1990:2002 Basis of structural design, Eurocodice
UNI EN 1990 Eurocodice - Criteri generali di progettazione strutturale

Eurocodice 1

EN 1991-1-1:2002 Actions on structures – general actions – Densities, self-weight and imposed loads.
UNI EN 1991-1-1:2002 Eurocodice 1 - Azioni sulle strutture - Parte 1-1: Azioni in generale – Pesi per unità di vulume, pesi propri e sovraccarichi per gli edifici
EN 1991-1-2:2002 Actions on structures – general actions – Actions on structures exposed to fire
UNI EN 1991-1-2:2004 Eurocodice 1 - Azioni sulle strutture - Parte 1-2: Azioni in generale - Azioni sulle strutture esposte al fuoco
EN 1991-1-3:2003 Actions on structures – general actions – Snow loads
UNI EN 1991-1-3:2004 Eurocodice 1 - Azioni sulle strutture - Parte 1-3: Azioni in generale - Carichi da neve
EN 1991-1-4:2005 Actions on structures – general actions – Wind actions
Norme Tecniche GU n. 222 23/09/05
D.M.16/01/96 e Circolare 04/07/96 n.156 AA.GG/STC
NTC 2018

Eurocodice 5

EN 1995-1-1:2004 Design of timber structures – General – Common rules and rules for buildings
UNI EN 1995-1-1:2009 Eurocodice 5 - Progettazione delle strutture di legno - Parte 1-1: Regole generali - Regole comuni e regole per gli edifici
EN 1995-1-2:2004 Design of timber structures – General –Structural fire design
UNI EN 1995-1-2:2005 Eurocodice 5 - Progettazione delle strutture di legno - Parte 1-2: Regole generali - Progettazione strutturale contro l'incendio
EN 338:1995 Structural timber – strength classes
EN 338:2003 Structural timber – strength classes
UNI EN 338:1997 Legno strutturale- Classi di resistenza. (Legno Massiccio)
UNI 11035-2:2003 Legno strutturale- Regole per la classificazione e vista secondo la resistenza e valori caratteristici per tipi di legnam strutturale italiani.
UNI EN 1194:2000 Strutture di legno Legno lamellare incollato – Classi di resistenza e determinazione dei valori caratteristici


1. STEP/Eurofortech, Timber Engineering, Centrum Hout, Netherlands, 1995 Werner, Holzbau Verlag GmbH, Dusseldorf 1991
2. W.M.C. McKenzie, Design of structural timber, Macmillan press Ltd. 2000.
3. Ozelton & J.A. Baird, Timber Designer Manual, Blackwell Science Ltd, 2000.
4. BMF Bygningsbeslag a/s, Danmark.
5. Timber Engineering Step 1, Centrum Hout, The Netherlands
6. Timber Engineering Step 2, Centrum Hout, The Netherlands
7. Atlante del Legno, Natterer Herzog Volz, UTET, 2003




Dopo l’installazione di WOODexpress, vari parametri debbono essere aggiustati ai requisiti locali.
L’applicazione di certi parametri degli Eurocodici può essere differente a livello nazionale. In ogni Paese membro del CEN, un Documento di Applicazione Nazionale (NAD) definisce tali parametri, i relativi riferimenti normativi e fornisce delle indicazioni utili per l’applicazione degli Eurocodici a livello nazionale.

La modifica dei settagli predefiniti avviene attraverso il menu Parametri che consente di:

  •  Definire i valori delle azioni e delle caratteristiche dei materiali tipici della propria località, secondo quanto prescritto dalle normative applicabili;
  •  Selezionare i materiali a base di legno da usare come predefiniti (default);
  •  Impostare valori pre-definiti per i carichi di neve, vento e peso proprio dei materiali;
  •  Selezionare gruppi di sezioni per le membrature.

Parametri

I parametri debbono essere definiti in maniera conforme alle prescrizioni in vigore a livello locale (leggi, Eurocodici 0, 1, 5; Documenti di Applicazione Nazionale).
Dal menu Parametri è possibile indicare come valori predefiniti:

  • la classe di resistenza del legname i coefficienti di combinazione ed i fattori modificativi per i materiali
  • ed i carichi le sezioni preferibili degli elementi i pesi dei materiali di copertura e le azioni

Coefficienti parziali di sicurezza e fattori di combinazione dei carichi: I valori sono predefiniti come da normativa vigente, tuttavia è possibile modificarli, sbloccando le tabelle.

Classi di servizio

Classi di servizio
Classe Descrizione
1 È caratterizzata da un'umidità del materiale in equilibrio con ambiente a una temperatura di 20°C ed un'umidità relativa dell'aria circostante che non superi il 65% se non per poche settimane all'anno.
2 É caratterizzata da un’umidità dei materiali in equilibrio con ambiente a una temperatura di 20°C ed un'umidità relativa dell'aria circostante che superi l'85% solo per poche settimane all'anno.
In questa classe, l'umidità media nella maggior parte dei legni di conifere non eccede il 20%.
3 Condizioni climatiche che prevedono umidità più elevate di quelle della classe di servizio 2.
In questa classe rientrano tutti gli elementi strutturali a base di legno posti in condizioni climatiche che prevedono umidità più elevate di quelle della classe di servizio 2.


Valori caratteristici di resistenza dei materiali
L’utente può scegliere tra 4 tabelle di valori caratteristici di resistenza meccanica, modulo di elasticità e densità dei materiali a base di legno: quelle della UNI EN 338:2003, UNI EN 1194:2000 ed UNI 11035:2003 non sono modificabili; due altre tabelle definite dall’utente sono modificabili.

Carichi da Neve
Il carico di neve sulla struttura viene calcolato come da D.M.16/01/96 e Circolare 04/07/96 n.156 AA.GG/STC opppure da Norme Tecniche Norme Tecniche GU n. 222 23/09/05.
Si può scegliere il riferimento normativo dal menu Parametri/Normative applicabili.
Si può modificare il carico neve attraverso il menu Parametri/Carichi sulla copertura/Carico neve. Questa impostazione rimane come preferita all’apertura di ogni Oggetto della progettazione, ma è possibile cambiarla in ogni momento

Azioni del vento
Si può scegliere la normativa di riferimento per calcoli, tra ” Eurocodice 5 + D.M.16/01/96” oppure o ”Norme Tecniche GU n. 222 23/09/05”, dal menu Parametri/Normative applicabili.
Potete impostare il carico da vento ai valori desiderati attraverso il menu Parametri/Carichi sulla copertura/ Carico da vento.
Questa impostazione rimane come preferita all’apertura di ogni Oggetto della progettazione, ma è possibile cambiarla in ogni momento.

Viene specificato il carico da vento su una superficie verticale, in kN/m2.
Il carico da vento sulla struttura viene calcolato come da D.M.16/01/96 e Circolare 04/07/96 n.156 AA.GG/STC oppure secondo il Norme Tecniche GU n. 222, 23/09/05.

Progettazione sismica
La progettazione sismica delle coperture in WOODexpress è svolta secondo Eurocodice 8, EN 1998-1.
I valori di riferimento per le verifiche sono selezionati attraverso il menu [Parametre/coefficienti sismici]

Unità di misura
Le unità di misura utilizzate dal programma sono quelle del Sistema Internazionale (SI):

  •  lunghezza [m]
  •  forze [kN]
  •  momenti [kNm]
  •  tensioni [N/mm²] = [GPa]
  •  carichi concentrati [kN]
  •  carichi distribuiti [kN/m²]
  •  carichi lineari [kN/m]
  •  sezioni B[larghezza]xH[altezza] [mm]

Le unità impiegate sono evidenziate accanto ad ogni casella di inserimento dati.
Anche nella relazione di calcolo, tutte le unità di misura sono riportate.
Nel modulo CAD del programma è possibile specificare le unità che si desidera far apparire nel disegno.

Parametri e ipotesi progettuali

parametri di calcolo eurocodici
In questa finestra è possibile fissare i valori di altri parametri, utili per la verifica delle unioni.
Analisi elastica. Gli sforzi sul mezzo di collegamento dovuti al momento applicato su di esso, sono considerati proporzionali alla distanza dal centro di rotazione.
Analisi plastica. Gli sforzi sul mezzo di collegamento dovuti al momento applicato su di esso, hanno tutti lo stesso valore.
Snervamento della piastra, in kN/mm2, usato nelle verifiche di resistenza delle piastre in acciaio. Il valore usuale è di 500 kN/mm2. L’area netta della piastra è considerata il 75% dell’area lorda (si assume un 25% di fori).
La resistenza a trazione di chiodi, viti e bulloni fu,k in kN/mm2, è usata per definire i valori caratteristici del momento di snervamento secondo EN 1995-1-1:2004, equazioni 8.14 e 8.30.
Il parametro lunghezza del legno viene impiegato per definire i giunti di continuità nelle travi dei tetti.
Parte dello sforzo di compressione di progetto. Quando un giunto è compresso, i connettori possono essere progettati anche per sopportare solo una parte del carico. Tale frazione può essere espressa in % in questa parte del programma. Ulteriori commenti su questo aspetto si trovano nella EN 1995-1-1:2004, paragrafo 8.8.5.1(3).

Verifiche su singoli elementi
In questa sezione del programma è possibile eseguire verifiche su singoli elementi a sezione costante, come previsto dalla UNI EN 1995-1-1.

Resistenza al fuoco
La verifica della resistenza al fuoco viene eseguita sui singoli elementi (non sulle unioni e su tetti e solai) secondo il metodo della sezioni ridotte indicato nell’Eurocodice 5 parte 1-2, se la relativa casella di attivazione è selezionata. Occorre specificare:

  •  il tempo di esposizione all’incendio in minuti
  •  La tipologia di esposizione della sezione (3 lati o 4 lati)
  •  La velocità di carbonizzazione, che viene comunque preimpostata dal programma in funzione della classe di resistenza del legno selezionata, secondo la tabella 3.1 dell’Eurodice 5 parte 1-2.

La verifica della resistenza al fuoco viene svolta per ogni combinazione di carico. Selezionare la casella Progettazione contro l’incendio per includere questa funzione nei vostri calcoli.
Specificare:
1. Il tempo di esposizione all’incendio in minuti che si deve superare;
2. Il tipo di esposizione della sezione (su tutti i lati o su soli 3 lati);
3. La velocità di carbonizzazione βn. Tale valore viene comunque suggerito dal programma in funzione della classe di legname impiegata, secondo la tabella 3.1 della EN 1995-1-2:2004.
Le verifiche svolte secondo EN 1995-1-2:2004, paragrafo 4.2 (metodo delle sezioni ridotte).

Unioni

calcolo unioni legno calcestruzzo secondo gli eurocodici
E' possibile eseguire verifiche su unioni chiodate, con viti e con bulloni, come previsto dalla UNI EN 1995-1-1 paragrafi 8.1-8.3

calcolo di unioni legno calcestruzzo secondo gli eurocodici

Solai

E' possibile eseguire verifiche su:

  • Solai a luce singola;
  • Solaio a due campate
  • Trave semplicemente appoggiata
  • Trave a due campate
  • Solai misti legno/cemento

Solai su una o due campate
Vengono calcolate le azioni interne agli appoggi e in mezzeria delle travi, e le deformazioni elastiche in mezzeria, per le combinazioni di carico secondo Eurocodice 0, 1 e 5.
Tutte le verifiche secondo Eurocodice 5 sono effettuate agli stati limite ultimi. Le deformazioni sono calcolate agli stati limite di servizio secondo EN 1995-1-1 §7.2. Le prescrizioni di cui al §7.3.3 della stessa norma sono considerate per la verifica delle vibrazioni.
L’utente può selezionare la modalità con cui il momento d’inerzia delle travi viene valutato, per il calcolo di deformazioni e vibrazioni, con due alternative:
a. come sezione a T avente come flangia l’assito.
b come sezione rettangolare (trave semplice).

Travi appoggiate su una o due campate
Vengono calcolate travi appoggiate con carichi lineari. Come per i solai, vengono calcolate le azioni interne agli appoggi e in mezzeria delle travi, e le deformazioni elastiche in mezzeria, per le combinazioni di carico secondo Eurocodice 0, 1 e 5.

Solai misti legno/cemento
In questo tipo di solai compositi la connessione resistente a taglio fa sì che il calcestruzzo sia considerato compresso ed il legno teso. La capacità portante e la rigidezza del solaio sono maggiori rispetto a quelle di un solaio tradizionale, senza connessioni. La verifica della sezione composita è basata sulla EN 1995-2:2005 (relativa ai ponti), poiché tali indicazioni sono valide anche per gli edifici.
Il programma richiede di indicare I dati relativi alle caratteristiche dei materiali ed alla geometria distanza tra i connettori. Se tale valore viene indicato dall’utente come zero (0), allora il programma elabora la distanza ottimale. Nel caso in cui lo spessore della soletta sia elevato, l’asse neutro può cadere entro lo spessore della soletta ed il programma dà un messaggio di errore: si può quindi ridurre lo spessore della soletta oppure aumentare lo spessore dell’assito (h3), in modo che la soletta risulti solo compressa.

Coperture

è possibile eseguire verifiche su varie tipologie di strutture reticolari, come previsto dalla UNI EN 1995-1-1 paragrafi 9.2.1.
Gli sforzi in tutti gli elementi sono calcolati mediante analisi agli elementi finiti. L’utente può selezionare il grado di rigidezza delle unioni (maggiore o minore). La struttura reticolare viene considerata come bidimensionale, ed il grado di rigidezza viene modificato in funzione di quello scelto per le unioni.
Gli sforzi unitari sono calcolati per varie combinazioni di carico attraverso il calcolo dei carichi unitari e la combinazione di tali valori.
Tutte le combinazioni di carico definite da EC1 e EC5 sono considerate e le verifiche sono svolte nelle condizioni più sfavorevoli, come previsto nelle norme. Le frequenze naturali di vibrazione delle travi sono computate con un’analisi dinamica.
L’Eurocodice 5 (EN 1995-1-1:2004 Eurocodice 5 - Progettazione delle strutture di legno - Parte 1-1: Regole generali - Regole comuni e regole per gli edifici) definisce al paragrafo 7.2 questi limiti, come segue: L/300~L/500, L/250~L350, L150~L/300.
I valori predefiniti nel programma sono L/300, L/250 e L/150 per le travi appoggiate, mentre per le parti in aggetto sono considerati la metà di tali valori.
Nel menu [Parametri/Parametri e ipotesi] è possibile modificare queste impostazioni. I valori scelti dall’utente sono impiegati dal programma per le verifiche.
Le deformazioni massime vengono calcolate in funzione della luce di appoggio delle perline (distanza tra i travetti) oppure della luce dei travetti (distanza tra le travi), considerando tali elementi come segue:
1: Travi incastrate ad una estremità, quando la luce di appoggio è minore di metà della “lunghezza del legno” definita nel menu [Parametri/Parametri e ipotesi];
2: Trave semplicemente appoggiata, quando la luce di appoggio è maggiore di metà della “lunghezza del legno” definita nel menu [Parametri/Parametri e ipotesi].
Le unioni sono considerate come realizzate con chiodi, bulli o viti e piastre metalliche.
Viene generata una relazione di calcolo dettagliata con l’indicazione di tutti i passaggi, ipotesi di calcolo e riferimenti ai relativi paragrafi della norma. Una indicazione in colore rosso appare in caso di dimensionamento non sufficiente.

Carichi di neve e vento
Il carico di neve sulla struttura viene calcolato come da D.M.16/01/96 e Circolare 04/07/96 n.156 AA.GG/STC opppure da Norme Tecniche Norme Tecniche GU n. 222 23/09/05.
Il carico da vento sulla struttura viene calcolato come da Eurocodice 5 + D.M.16/01/96 oppure da Norme Tecniche GU n. 222 23/09/05.

Collegamenti negli elementi
Le unioni sono considerate con chiodi, viti o bulloni e con piastra metallica singola oppure doppia. Esse sono dimensionate secondo ENV 1995-1-1:1993 §6 oppure EN 1995-1-1:2004 §8.

Sezioni degli elementi
Per gli elementi strutturali è possibile selezionare dimensioni standard oppure definirne di nuove. Le sezioni più frequentemente usate nei vari Paesi Europei (da EN 1313-1) sono predefinite.





è possibile eseguire verifiche su: Solai a luce singola; Solaio a due campate Trave semplicemente appoggiata Trave a due campate Solai misti legno/cementoè possibile eseguire verifiche su: Solai a luce singola; Solaio a due campate Trave semplicemente appoggiata Trave a due campate Solai misti legno/cemento



Esempi WOODexpress: puoi scaricare i seguenti esempi e verificarli con la versione FREE o con la versione FULL

Esempio ASTE

Esempio CONNESSIONI

Esempio SOLAI

Esempio TRAVI

Esempio CAPRIATE

Esempio TETTI

Esempio MEZZE CAPRIATE

Esempio UNA FALDA

Esempio TETTO PADIGLIONE (1)

Esempio TETTO PADIGLIONE (2)

I programmi vengono continuamente aggiornati in base al nuovo ambiente Windows e all'Eurocodice o agli standard su cui si basa Per le nuove versioni è possibile eseguire l'aggiornamento scaricando la nuova versione dal menu principale / Aggiorna.

La licenza è permanente e gli aggiornamenti sono gratuiti, in genere viene rilasciata una nuova versione ogni 2/3 mesi. Solo nel caso in cui vengano effettuate aggiunte importanti sul tipo di elementi da calcolare o sulle normative, viene richiesto un costo per l’aggiornamento (circa il 20%-30% del costo del programma). Per capirci, dal 2013, questo è avvenuto solo 1 volta sul BETONexpress perché sono stati raddoppiati gli elementi calcolabili, mentre ad esempio l’aggiornamento per nuove normative italiane NTC2018 è stato gratuito. A nostra discrezione.

No, non ci sono canoni di manutenzione e gli aggiornamenti sono generalmente gratuiti.

La licenza è permanente e gli aggiornamenti sono gratuiti, in genere viene rilasciata una nuova versione ogni 2/3 mesi. Solo nel caso in cui vengano effettuate aggiunte importanti sul tipo di elementi da calcolare o sulle normative, viene richiesto un costo per l’aggiornamento (circa il 20%-30% del costo del programma). Per capirci, dal 2013, questo è avvenuto solo 1 volta sul BETONexpress perché sono stati raddoppiati gli elementi calcolabili, mentre ad esempio l’aggiornamento per nuove normative italiane NTC2018 è stato gratuito. A nostra discrzione.

Richiesta codice di attivazione

Dopo l'installazione, la prima volta che esegui il programma ti verrà chiesto un codice di attivazione.
Basta premere il pulsante [e-mail a RUNET] e presto riceverai il codice di attivazione via e-mail.
Se l'antivirus blocca il messaggio, digita i numeri del codice del programma in una normale e-mail all'indirizzo indicato nella finestra di attivazione oppure compila i numeri nei campi vuoti qui sotto e inviaci il messaggio.

No, il software ha solo protezione software.

La finestra di dialogo Imposta stampante non viene visualizzata perché la stampante predefinita di Windows non esiste. Di solito ciò accade in vecchie versioni di Windows quando la stampante predefinita è una stampante Netware e non si è connessi a Netware o la stampante non è accesa.

Per risolvere il problema, collegare la stampante o modificare la stampante Windows predefinita.

Da [Impostazione relazione/ Caratteri, paragrafi ..] in basso si imposta la dimensione del testo nei grafici.

Per modificare la relazione di calcolo a piacimento è possibile esportare la relazione in un documento RTF. Aprendo poi il documento esportato con qualsiasi editor di testi puoi eseguire le modifiche desiderate.

Affinché il programma utilizzi il diametro dell'armatura specificato dall'utente, è necessario selezionare la casella accanto al diametro specificato. In caso contrario, il programma seleziona un diametro, attorno al diametro specificato, ottimizzando il rinforzo.

Oppure può essere impostato il diametro minimo superiore a quello indicato, nei parametri per il rinforzo del calcestruzzo. Fare clic su Parametri / Cemento armato e modificare il limite inferiore della barra di rinforzo.

Questo succede se perché Windows non ha il supporto per caratteri greci installato. A seconda dell'installazione di Windows, i simboli matematici greci possono o meno apparire correttamente. Puoi aggiungere il supporto per la lingua greca in Windows: Vai in [Impostazioni / Pannello di controllo / Opzioni internazionali e della lingua / Avanzate]. Altrimenti vai al menu File / Supporto caratteri greci e scegli la tua lingua senza supporto per simboli matematici. Quindi i simboli matematici appariranno esplicitamente, come phi, alpha, beta ecc.



Quando provo a visualizzare l'anteprima della relazione, viene visualizzato il messaggio "Errore stampante ...".
Per visualizzare l'anteprima della relazione, è necessario che nel sistema sia presente una stampante valida. Di solito ciò accade in vecchie versioni di Windows quando la stampante predefinita è una stampante Netware e non si è connessi a Netware o la stampante non è accesa. Per risolvere il problema, collegare la stampante o modificare la stampante Windows predefinita.

Da Impostazione Relazione / Varie impostare i vari rientri.

Richiesta informazioni

Compila il modulo sottostante ed inviaci la tua richiesta, il nostro staff risponderà nel minor tempo possibile. Per favore specifica a quale software ti riferisci

WOODexpress FREE Download

Per favore compila il modulo sottostante e ti invieremo una mail con il link per scaricare la versione FREE del software e tutte le istruzioni all'indirizzo email inserito.

News, eventi e promozioni
