STEELPortalFrame EC3

Progetto di strutture di tipo Portale di Acciaio secondo l’Eurocodice 3: Steel Portal Frame EC3softwasre portale in acciaio

Licenze permanenti e aggiornamenti gratuiti!!

L'utente può facilmente progettare strutture di tipo portale in acciaio con un minimo input di dati, l'analisi e il progetto della struttura viene aggiornato simultaneamente al variare dell'input. E' possibile selezionare gli Annessi Nazionali applicabili. I materiali e parametri di codice possono essere modificati. Relazioni di calcolo complete con tutti i passaggi e le formule utilizzate. I calcoli non verificati sono evidenziati in rosso.



Caratteristiche del Software

  • Licenze permanenti e aggiornamenti gratuiti
  • Aggiornato alle ultime normative
  • Input dati estrememente semplice
  • Risultati immediati
  • Ogni verifica riporta il riferimento di normativa

Listino prezzi e offerte

licenze permanenti + aggiornamenti gratuiti

Contattaci per richiedere l'OFFERTA

listino prezzi e offerte runet

Per i clienti dei programmi WOODexpress, BETONexpress e STEELexpress è previsto uno sconto sull'acquisto di EUROCODEexpress: richiedi preventivo personalizzato

Per più licenze: richiedi preventivo personalizzato

Per scuole e università:richiedi preventivo personalizzato

Tutti i programmi sono disponibili tramite download, incluso Help on line e manuale utente.

AGGIORNAMENTI
Gli aggiornamenti sono generalmente gratuiti, disponibili dal menu principale del programma "Update". Solo quando vengono sviluppati aggiornamenti importanti come cambiamenti agli Eurocodici o alle Normative, o quando sono aggiunte nuove funzionalità, verranno rilasciati aggiornamenti a pagamento, in genere al 20-30% del prezzo originale.

SERVIZI
Supporto tecnico gratuito direttamente dalla ditta produttrice RUNET(TM) Norway as.
Non vengono richiesti canoni di manutenzione.







Progetto di strutture di tipo Portale di Acciaio secondo l’Eurocodice 3

•             Tutte le Condizioni di carico e combinazioni di carico secondo l’Eurocodice 0 e l’Eurocodice 1.

•             Progetto Sismico secondo l’Eurocodice 8.

•             Progetto della struttura di acciaio, secondo l’Eurocodice 3-1-1.

•             Unioni di acciaio secondo l’Eurocodice3-1-8.

•             Sistemi di rinforzo laterali secondo l’Eurocodice 3-1.

•             Fondazioni in calcestruzzo secondo l’Eurocodice 2-1 e l’Eurocodice 7-1.

•             Disegno dettagliato della struttura e delle connessioni.


Fondamenti della progettazione

Analisi lineare elastica, con ammessi gli effetti del secondo ordine. (Eurocodice 3-1-1)
Carichi a gravità, i carichi imposti, i carichi neve, i carichi vento e i carichi sismici (Eurocodice 1-1, 1-3, 1-4).
Carichi sismici (Eurocodice 8-1).
Tutte le combinazioni di carico (Eurocodice 0)
Analisi per i carichi sismici usando il metodo delle forze laterali e il metodo della sovrapposizione modale dell’analisi spettrale. (Eurocodice 8-1)
Verifica della resistenza delle sezioni degli elementi (puntoni, pilastri, tratti rastremati o haunch) agli SLU e la verifica della stabilità degli elementi  (Eurocodice 3-1-1, 3-1-3, 3-1-5)
Verifica degli spostamenti in SLE, (Eurocodice 3-1).
Progetto dettagliato di gronde imbullonate, connessioni alla base e in sommità. (Eurocodice 3-1-8)
Progetto degli ancoraggi alla base (Eurocodice 3-1-1, CEN/TS 1992-4-1)
Progetto degli arcarecci (Eurocodice 3-1).
Progetto del sistema dei rinforzi laterali verticali e orizzontali (Eurocodice 3-1).
Progetto della fondazione in calcestruzzo. (Eurocodice 2-1, Eurocodice 7-1)
Disegno CAD completo della struttura e delle connessioni.


Funzionalità del programma

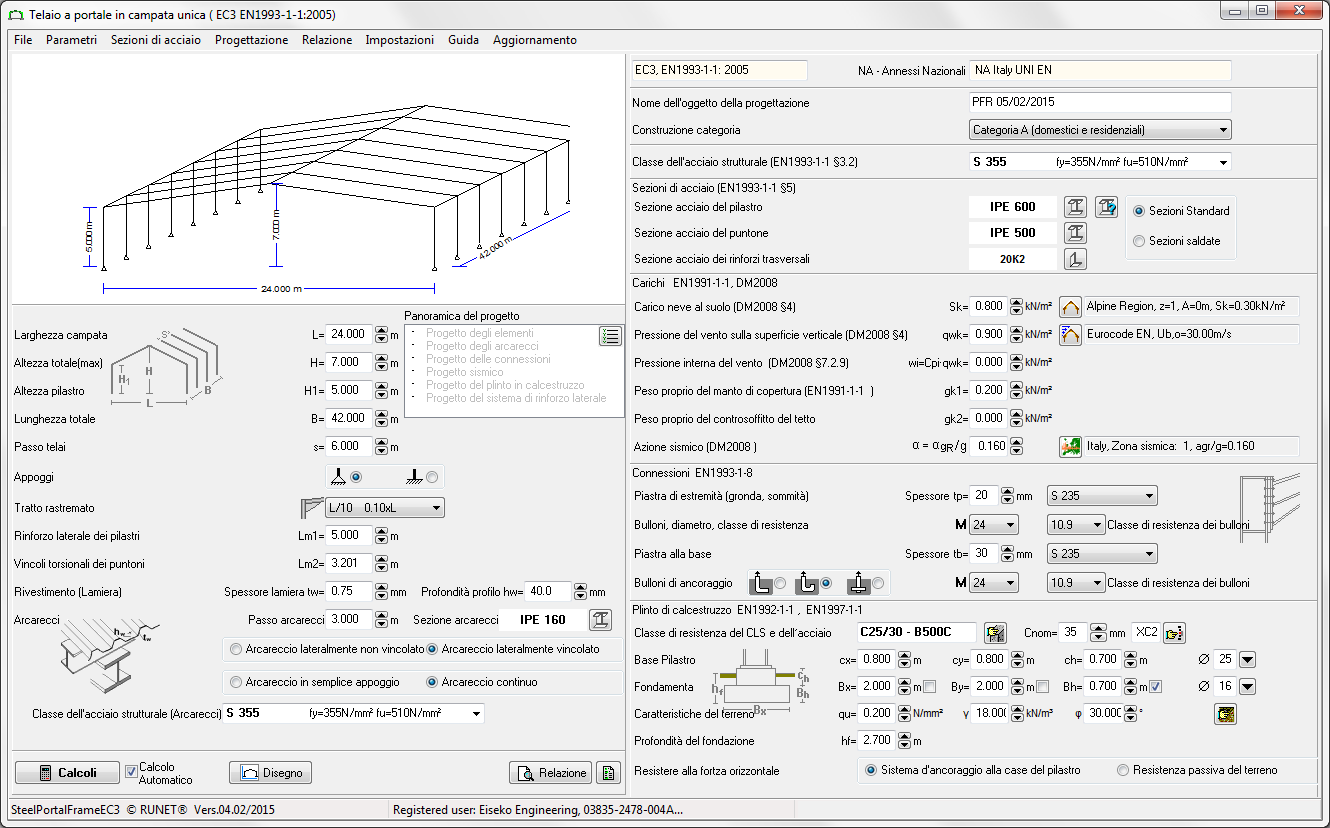

Schermata principale programma

Produzione automatica della geometria della struttura con un minimo input di dati.
Tutti i dati necessari sono visibili comodamente su una schermata.
Soluzione simultanea dell’analisi e del progetto della struttura al cambiamento dei dati e produzione delle relazioni. Messaggi di errore per progetti non verificati in una finestra speciale.  Le parti del progetto sono siglate con “Ok” o con l’errore.
Selezione degli Annessi Nazionali, zona climatica, categoria esposizione vento e zona sismica.
Materiali e parametri di Normativa modificabili.

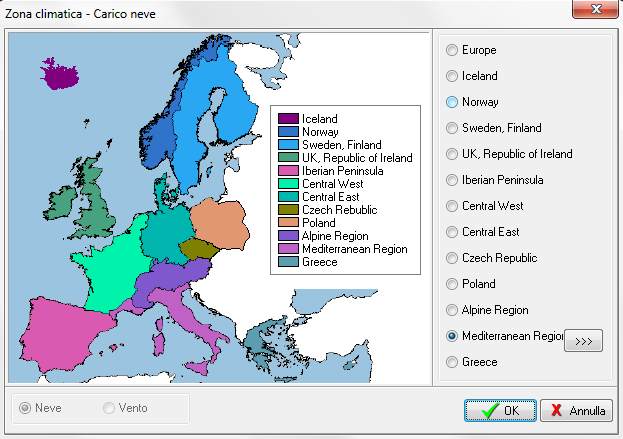

Zona climatica

Carichi vento secondo l’Eurocodice 1.  Possono essere selezionati dalla zona climatica e dall’altitudine.

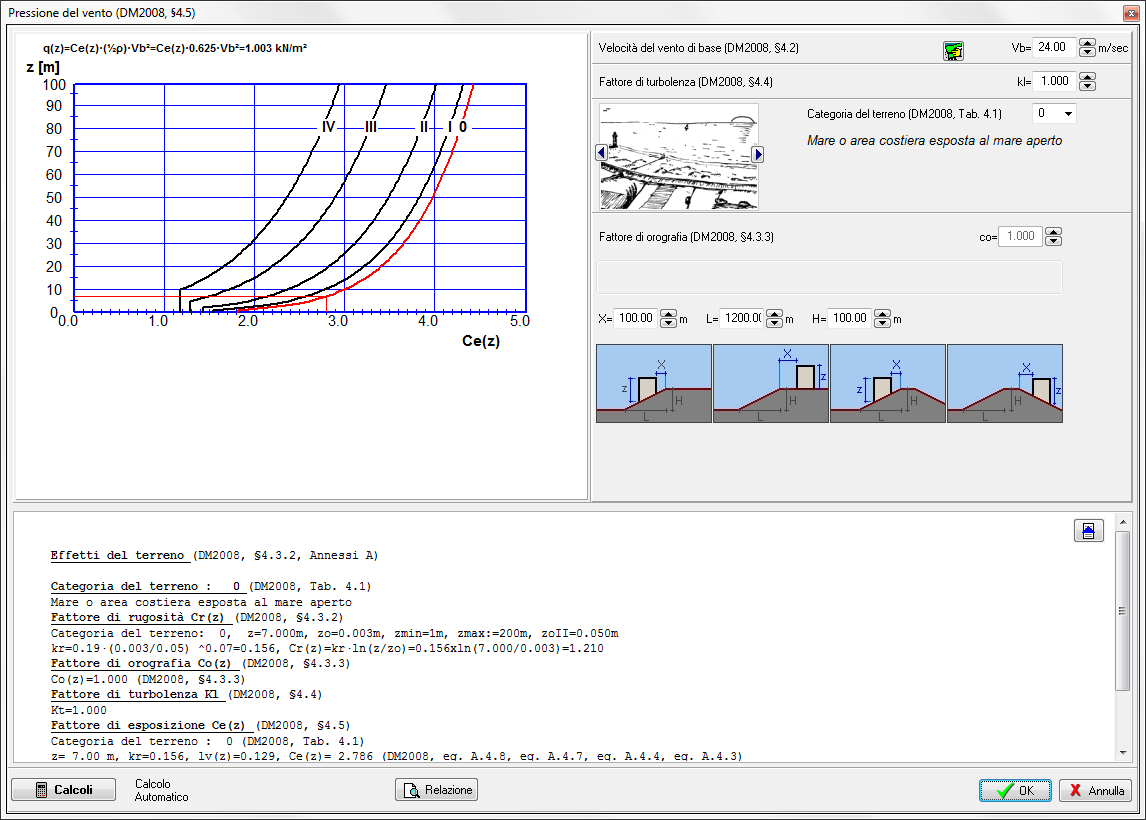

Pressione del vento

Carichi vento secondo l’Eurocodice 1. Possono essere selezionati dalla zona, altitudine, configurazione del terreno.

Spinta vento interna.

Strumenti per la valutazione del carico neve secondo l’EN1991-1-3 e del carico neve secondo l’EN1991-1-4.

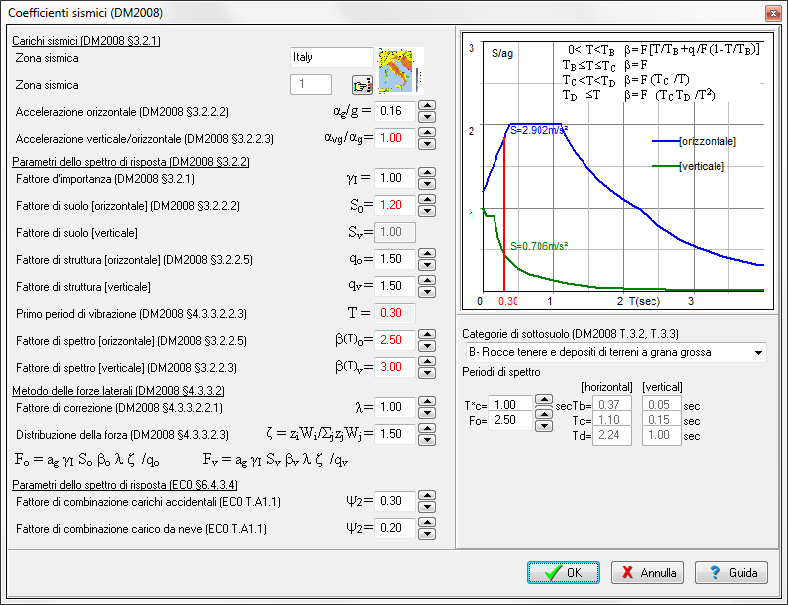

Coefficienti sismici

Carichi sismici secondo l’Eurocodice 8.

L’analisi per i carichi sismici usa il metodo delle forze laterali e il metodo della sovrapposizione modale dell’analisi spettrale secondo l’Eurocodice 8.

telaio in acciaio


Analisi Lineare elastica agli elementi finiti con rigidezza dell’elemento modificata per l’effetto del tratto rastremato.





Progetto del sistema dei rinforzi laterali verticali e orizzontali


Progetto del sistema dei rinforzi laterali verticali e orizzontali.






Imperfezioni con carichi equivalenti
Imperfezioni con carichi equivalenti. Effetti del secondo ordine usando αcr e i fattori di amplificazione, ΕΝ1993-1-1 §5.2





Verifica completa del progetto secondo EN1993-1-1 per classificazione della sezione, resistenza della sezione e stabilità degli elementi in piano, fuori piano e flesso-torsionale.

Verifica completa del progetto secondo EN1993-1-1

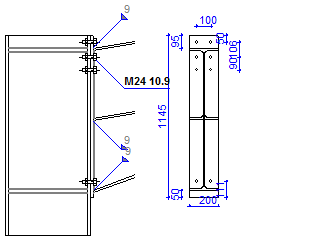

Progetto delle connessioni imbullonate per Sommità e Gronda, secondo EN1993-1-8.

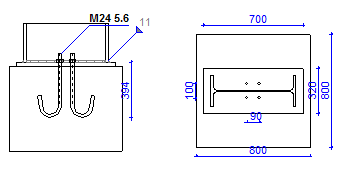

Progetto delle connessioni alla base del pilastro secondo EN1993-1-8. Sistemi di ancoraggio per la resistenza alle forze di sollevamento secondo CEN/TS 1992-4. Le connessioni alla base possono essere incernierate o rigide.

progetto connessioniprogetto connessioni



progetto fondazioni

Progetto delle fondazioni in calcestruzzo secondo l’Eurocodice 2, EN1992-1-1 e l’Eurocodice 7, EN1997-1-1.







progetto arcarecci
 Progetto degli arcarecci. Arcarecci continui o in semplice appoggio, lateralmente vincolati o no. Viene calcolato il grado del vincolo dovuto alla lamiera.

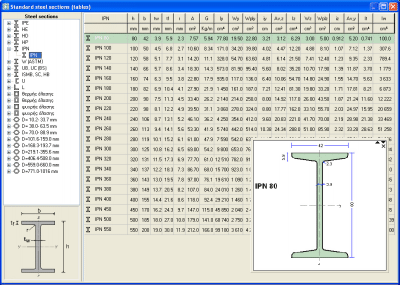

Libreria completa con i profili delle sezioni in acciaio.

Possono essere usati profili saldati.

Editor delle proprietà dei profili saldati.

Progetto preventivo con selezione del profilo di acciaio.
profili sezioni

Disegno CAD dettagliato della struttura e dei dettagli costruttivi strutturali per le connessioni.

Disegno preciso nella scala selezionata della struttura e dei dettagli costruttivi.
Stampa in foglio Α4, Α3, Α2.

Esportazione di tutti i disegni CAD in formato PDF, WMF o DXF.

Disegno CAD dettagliato della struttura e dei dettagli costruttivi strutturali per le connessioni

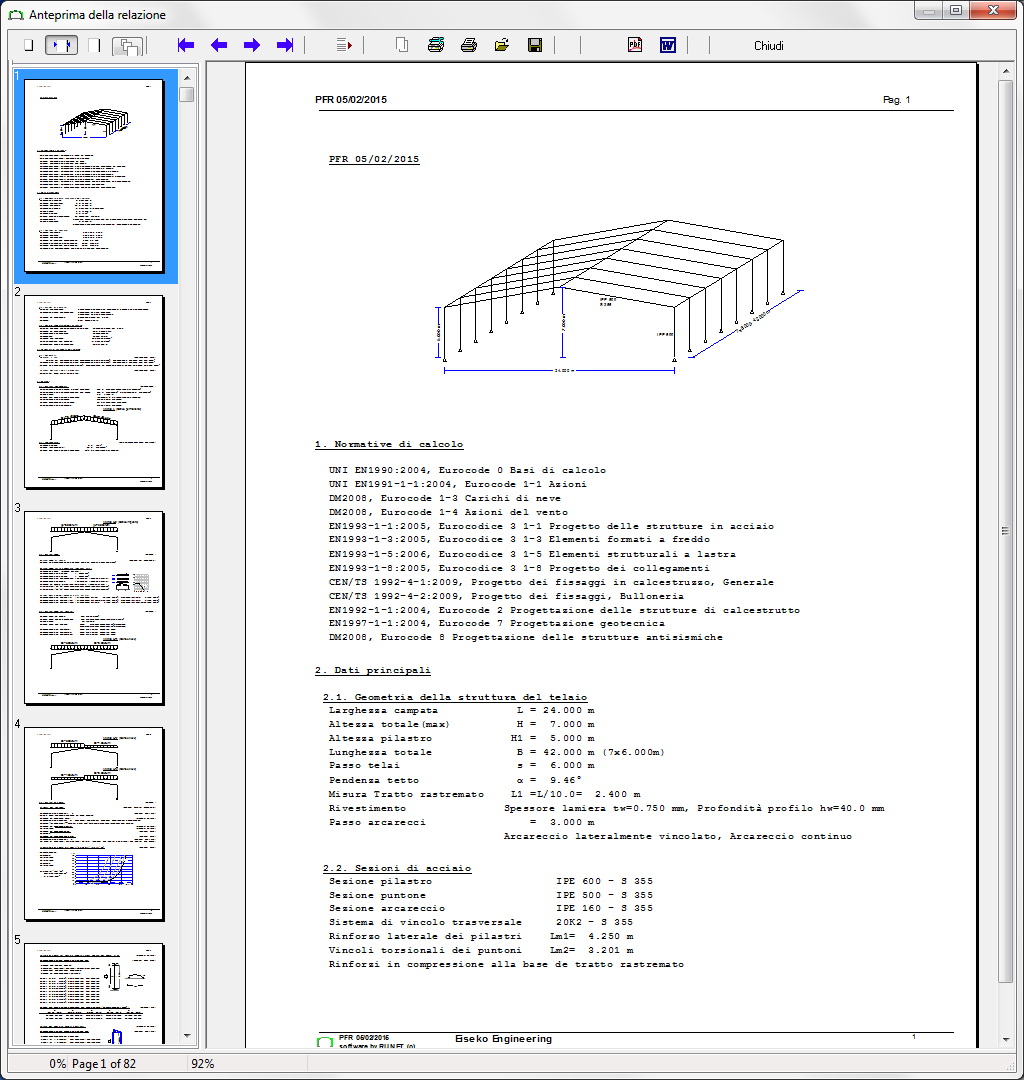

Anteprima della relazione della progettazione completa.

Relazione dettagliata con diagrammi, disegni della struttura e delle connessioni.

Riferimenti ai paragrafi degli Eurocodici, formule analitiche e calcoli.

Indice dei capitoli.

I contenuti della relazione e le parti della progettazione possono essere selezionati.

Esportazione della relazione in formato PDF e DOC.
anteprima relazione

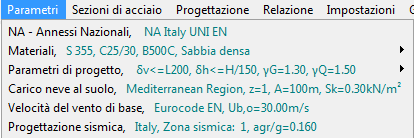

Parametri di base del programma per i materiali, i parametri di progetto e le zone per neve, vento e sisma.

Selezione degli Annessi Nazionali.

Materiali: Acciaio Strutturale, Calcestruzzo, Acciaio dell’Armatura, Suolo.
Parametri degli Annessi Nazionali e Parametri per la struttura telaio a portale.

Parametri di base


Eurocodici usati in SteelPortalFrameEC3

EN1990:2002, Eurocodice 0 Criteri generali di progettazione strutturale
EN1991-1-1:2002, Eurocodice 1-1 Azioni sulle strutture
EN1991-1-3:2003, Eurocodice 1-3 Carichi da neve
EN1991-1-4:2005, Eurocodice 1-4 Azioni del vento
EN1992-1-1:2004, Eurocodice 2 Progettazione delle strutture di calcestruzzo
CEN/TS 1992-4-1:2009, Progettazione di attacchi da utilizzare nel calcestruzzo, Generalità
CEN/TS 1992-4-2:2009, Progettazione di attacchi da utilizzare nel calcestruzzo, Ancoraggi muniti di testa
EN1993-1-1:2005, Eurocodice 3 1-1 Progettazione delle strutture di acciaio
EN1993-1-3:2005, Eurocodice 3 1-3 Elementi formati a freddo
EN1993-1-5:2006, Eurocodice 3 1-5 Regole Generali Elementi strutturali tipo piastra
EN1993-1-8:2005, Eurocodice 3 1-8 Progettazione dei collegamenti
EN1997-1-1:2004, Eurocodice 7 Progettazione geotecnica
EN1998-1-1:2004, Eurocodice 8 Progettazione delle strutture per la resistenza sismica

esempio relazione calcolo portale in acciaio

Portale di Acciaio secondo l’Eurocodice 3.

• Selezione degli Annessi Nazionali, zona climatica, categoria esposizione vento e zona sismica. Materiali e parametri di Normativa modificabili.

• Strumenti per la valutazione dei carichi neve secondo EN1991-1-3, dei carichi vento secondo EN1991-1-4 e dei carichi sismici secondo EN1991-1-8.

• Tutte le combinazioni di carico per gli Stati Limite Ultimi SLU (EQU,STR), per gli Stati Limite di Esercizio SLE e analisi sismica secondo EN1990-1-1.

• Imperfezioni con carichi equivalenti. Effetti del secondo ordine usando αcr e i fattori di amplificazione. ΕΝ1993-1-1 §5.2

• Verifica completa del progetto secondo EN1993-1-1 per classificazione della sezione, resistenza della sezione e stabilità degli elementi in piano, fuori piano e flesso-torsionale.

• Progetto delle connessioni imbullonate per Sommità e Gronda, secondo EN1993-1-8.

• Progetto delle connessioni alla base del pilastro secondo EN1993-1-8. Sistemi di ancoraggio per la resistenza alle forze di sollevamento secondo CEN/TS 1992-4

• Progetto delle fondazioni in calcestruzzo secondo EN1997-1-1 e EN1992-1-1.

• Progetto per i carichi sismici usando sia il metodo delle forze laterali che il metodo della sovrapposizione modale dell’analisi spettrale secondo EN1998-1-1.

Si può selezionare il metodo di calcolo dei coefficienti di interazione per stabilità assiale e laterale combinate secondo l’Eurocodice3 EN1993-1-1 § 6.3.3.
Metodo-1 descritto negli Annessi A dell’Eurocodice3 EN1993-1-1 e
Metodo -2 descritto negli Annessi B dell’Eurocodice3 EN1993-1-1 .



Eurocodici usati in SteelPortalFrameEC3

EN1990:2002, Eurocodice 0 Criteri generali di progettazione strutturale
EN1991-1-1:2002, Eurocodice 1-1 Azioni sulle strutture
EN1991-1-3:2003, Eurocodice 1-3 Carichi da neve
EN1991-1-4:2005, Eurocodice 1-4 Azioni del vento
EN1992-1-1:2004, Eurocodice 2 Progettazione delle strutture di calcestruzzo
CEN/TS 1992-4-1:2009, Progettazione di attacchi da utilizzare nel calcestruzzo, Generalità
CEN/TS 1992-4-2:2009, Progettazione di attacchi da utilizzare nel calcestruzzo, Ancoraggi muniti di testa
EN1993-1-1:2005, Eurocodice 3 1-1 Progettazione delle strutture di acciaio
EN1993-1-3:2005, Eurocodice 3 1-3 Elementi formati a freddo
EN1993-1-5:2006, Eurocodice 3 1-5 Regole Generali Elementi strutturali tipo piastra
EN1993-1-8:2005, Eurocodice 3 1-8 Progettazione dei collegamenti
EN1997-1-1:2004, Eurocodice 7 Progettazione geotecnica
EN1998-1-1:2004, Eurocodice 8 Progettazione delle strutture per la resistenza sismica



I programmi vengono continuamente aggiornati in base al nuovo ambiente Windows e all'Eurocodice o agli standard su cui si basa Per le nuove versioni è possibile eseguire l'aggiornamento scaricando la nuova versione dal menu principale / Aggiorna.

La licenza è permanente e gli aggiornamenti sono gratuiti, in genere viene rilasciata una nuova versione ogni 2/3 mesi. Solo nel caso in cui vengano effettuate aggiunte importanti sul tipo di elementi da calcolare o sulle normative, viene richiesto un costo per l’aggiornamento (circa il 20%-30% del costo del programma). Per capirci, dal 2013, questo è avvenuto solo 1 volta sul BETONexpress perché sono stati raddoppiati gli elementi calcolabili, mentre ad esempio l’aggiornamento per nuove normative italiane NTC2018 è stato gratuito. A nostra discrezione.

No, non ci sono canoni di manutenzione e gli aggiornamenti sono generalmente gratuiti.

La licenza è permanente e gli aggiornamenti sono gratuiti, in genere viene rilasciata una nuova versione ogni 2/3 mesi. Solo nel caso in cui vengano effettuate aggiunte importanti sul tipo di elementi da calcolare o sulle normative, viene richiesto un costo per l’aggiornamento (circa il 20%-30% del costo del programma). Per capirci, dal 2013, questo è avvenuto solo 1 volta sul BETONexpress perché sono stati raddoppiati gli elementi calcolabili, mentre ad esempio l’aggiornamento per nuove normative italiane NTC2018 è stato gratuito. A nostra discrzione.

Richiesta codice di attivazione

Dopo l'installazione, la prima volta che esegui il programma ti verrà chiesto un codice di attivazione.
Basta premere il pulsante [e-mail a RUNET] e presto riceverai il codice di attivazione via e-mail.
Se l'antivirus blocca il messaggio, digita i numeri del codice del programma in una normale e-mail all'indirizzo indicato nella finestra di attivazione oppure compila i numeri nei campi vuoti qui sotto e inviaci il messaggio.

No, il software ha solo protezione software.

La finestra di dialogo Imposta stampante non viene visualizzata perché la stampante predefinita di Windows non esiste. Di solito ciò accade in vecchie versioni di Windows quando la stampante predefinita è una stampante Netware e non si è connessi a Netware o la stampante non è accesa.

Per risolvere il problema, collegare la stampante o modificare la stampante Windows predefinita.

Da [Impostazione relazione/ Caratteri, paragrafi ..] in basso si imposta la dimensione del testo nei grafici.

Per modificare la relazione di calcolo a piacimento è possibile esportare la relazione in un documento RTF. Aprendo poi il documento esportato con qualsiasi editor di testi puoi eseguire le modifiche desiderate.

Affinché il programma utilizzi il diametro dell'armatura specificato dall'utente, è necessario selezionare la casella accanto al diametro specificato. In caso contrario, il programma seleziona un diametro, attorno al diametro specificato, ottimizzando il rinforzo.

Oppure può essere impostato il diametro minimo superiore a quello indicato, nei parametri per il rinforzo del calcestruzzo. Fare clic su Parametri / Cemento armato e modificare il limite inferiore della barra di rinforzo.

Questo succede se perché Windows non ha il supporto per caratteri greci installato. A seconda dell'installazione di Windows, i simboli matematici greci possono o meno apparire correttamente. Puoi aggiungere il supporto per la lingua greca in Windows: Vai in [Impostazioni / Pannello di controllo / Opzioni internazionali e della lingua / Avanzate]. Altrimenti vai al menu File / Supporto caratteri greci e scegli la tua lingua senza supporto per simboli matematici. Quindi i simboli matematici appariranno esplicitamente, come phi, alpha, beta ecc.



Quando provo a visualizzare l'anteprima della relazione, viene visualizzato il messaggio "Errore stampante ...".
Per visualizzare l'anteprima della relazione, è necessario che nel sistema sia presente una stampante valida. Di solito ciò accade in vecchie versioni di Windows quando la stampante predefinita è una stampante Netware e non si è connessi a Netware o la stampante non è accesa. Per risolvere il problema, collegare la stampante o modificare la stampante Windows predefinita.

Da Impostazione Relazione / Varie impostare i vari rientri.
