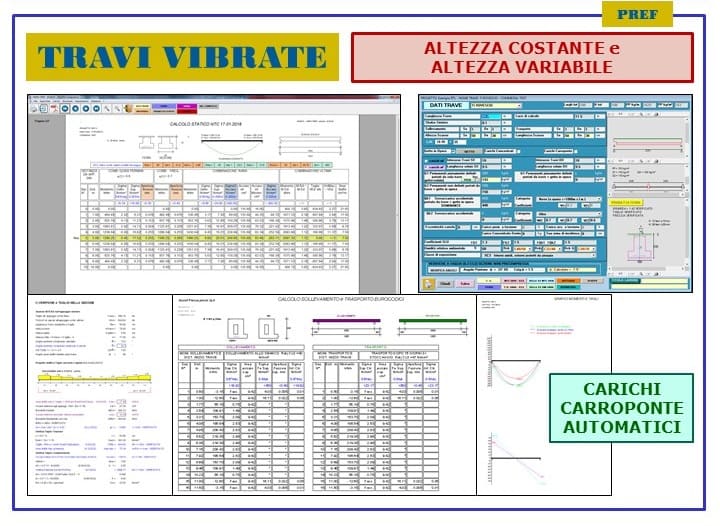

VIBROPREF: travi vibrate ad H costante

Programma di calcolo per il progetto e la verifica di travi IN ARMATURA LENTA ad altezza COSTANTE

Calcolo secondo l'Eurocodice 2 UNI EN 1992-1-1 versione 2005 e NTC 17-01-2018, D.M.14–Gennaio–2008 e secondo le Tensioni Ammissibili a scelta.

Il programma verifica e progetta iterativamente travi in armatura lenta aventi sezioni di forma qualsiasi secondo l'input dell'utente o tramite le sezioni parametriche per travi L, rettangolari, T diritto, T rovescio, I. Le sezioni asimmetriche possibili sono varie tipologie di ELLE, con calcolo eseguito ad hoc. Le travi possono avere una sezione filante (uguale per tutta la lunghezza), oppure possono avere la testata di forma diversa dalla corrente (mantenendo la stessa altezza, scassi esclusi). Le sezioni possono essere cave, con uno o più fori.

Il vincolo è il semplice appoggio con la possibilità di avere sbalzi alle estremità. Si può aggiungere un getto in opera, per portare i sovraccarichi, che può essere di forma complessa. Pensa il programma ad omogeneizzare il getto in opera alla trave, tenendo conto delle diverse resistenze del calcestruzzo.

calcolo travi in armatura lenta

CARATTERISTICHE DEL MODULO

  • SEMPRE AGGIORNATI ALL'ULTIMA NORMATIVA
  • Progetto automatico dell'armatura
  • Carichi carroponte automatici
  • Facilissimo da usare e velocissimo nei risultati
  • Risultati completi, evidenziati e facilmente controllabili
  • Assistenza tecnica e aggiornamenti compresi

Il programma verifica e progetta iterativamente travi in armatura lenta secondo l'Eurocodice 2 UNI EN 1992-1-1 : 2005 e le Norme Tecniche per le Costruzioni del 17 – Gennaio – 2018 o il D.M  14 - Gennaio - 2008 o le Tensioni Ammissibili.

Partendo dall’appoggio sinistro, il programma verifica la trave in una serie di sezioni per tutta la lunghezza fino all’appoggio destro, in più evidenzia la verifica della sezione più sollecitata a flessione.

Il programma effettua la verifica anche delle fasi transitorie: lo sformo, il sollevamento allo sformo, il sollevamento/trasporto dopo un periodo di stoccaggio.

PROGETTO AUTOMATICO DEI FERRI
Il programma permette di progettare direttamente i ferri minimi necessari per la trave secondo quanto richiesto per la verifica a rottura. Si procede comunque con il controllo di tutte le verifiche nelle varie fasi. Dopo aver eseguito il calcolo, o dopo aver progettato i ferri in automatico, vengono visualizzate direttamente nello schema della trave i risultati delle verifiche.

Verifica a esercizio di una singola sezione di trave a scelta dell'utente, col controllo delle tau e delle sigma principali di trazione su tutta l’altezza della sezione.

Verifiche a Taglio nella sezione sull’appoggio, secondo il metodo del “Puntone variabile".

Grafici momenti e tagli

Carroponte: inserimento in automatico delle forze dovute ai carroponti (fino a 4). Il programma calcola automaticamente l’inviluppo dei momenti e tagli facendo opportune verifiche.

CARICHI CARROPONTE AUTOMATICI

Indicazione delle Reazioni vincolari Rara e Ultima destre e sinistre (riportate anche nella relazione di calcolo).

VERIFICA DEGLI SBALZI

DIAGRAMMI DI UTILIZZO ricerca, data una certa armatura, del diagramma luci portate

VERIFICA SISMICA

Verifica delle selle GERBER

Verifica al fuoco (modulo aggiuntivo opzionale)

CARICHI NEVE-VENTO per tutte le località d’Italia nelle varie situazioni di carico.

PROGETTO AUTOMATICO DEI FERRI: il programma progetta automaticamente i ferri minimi necessari secondo quanto richiesto per la verifica a rottura..

PROGETTO AUTOMATICO DELLE STAFFE A TAGLIO + TORSIONE E DEI FERRI ALL’APPOGGIO.

Calcolo automatico delle caratteristiche geometriche.

La trave può avere getto in opera e carichi concentrati. Si possono inserire spezzoni di armatura lenta

Creazione di un database di SOLAI frequentemente utilizzati per il calcolo automatico di G1, senza dover consultare ogni volta le tabelle dei pesi
Input dei carichi sulla trave a m2 o ml a scelta dell’utente

QUALSIASI TIPO DI SEZIONE (anche le L, asimmetriche) Input per punti, per trapezi, da DXF o sezioni automatiche parametriche

Carroponte: inserimento in automatico delle forze dovute ai carroponti (fino a 4).  Calcolo automatico dell’inviluppo dei momenti e tagli facendo opportune verifiche (su travi T rovescio, T diritto, Elle, Rettangolari, Travi ad I).

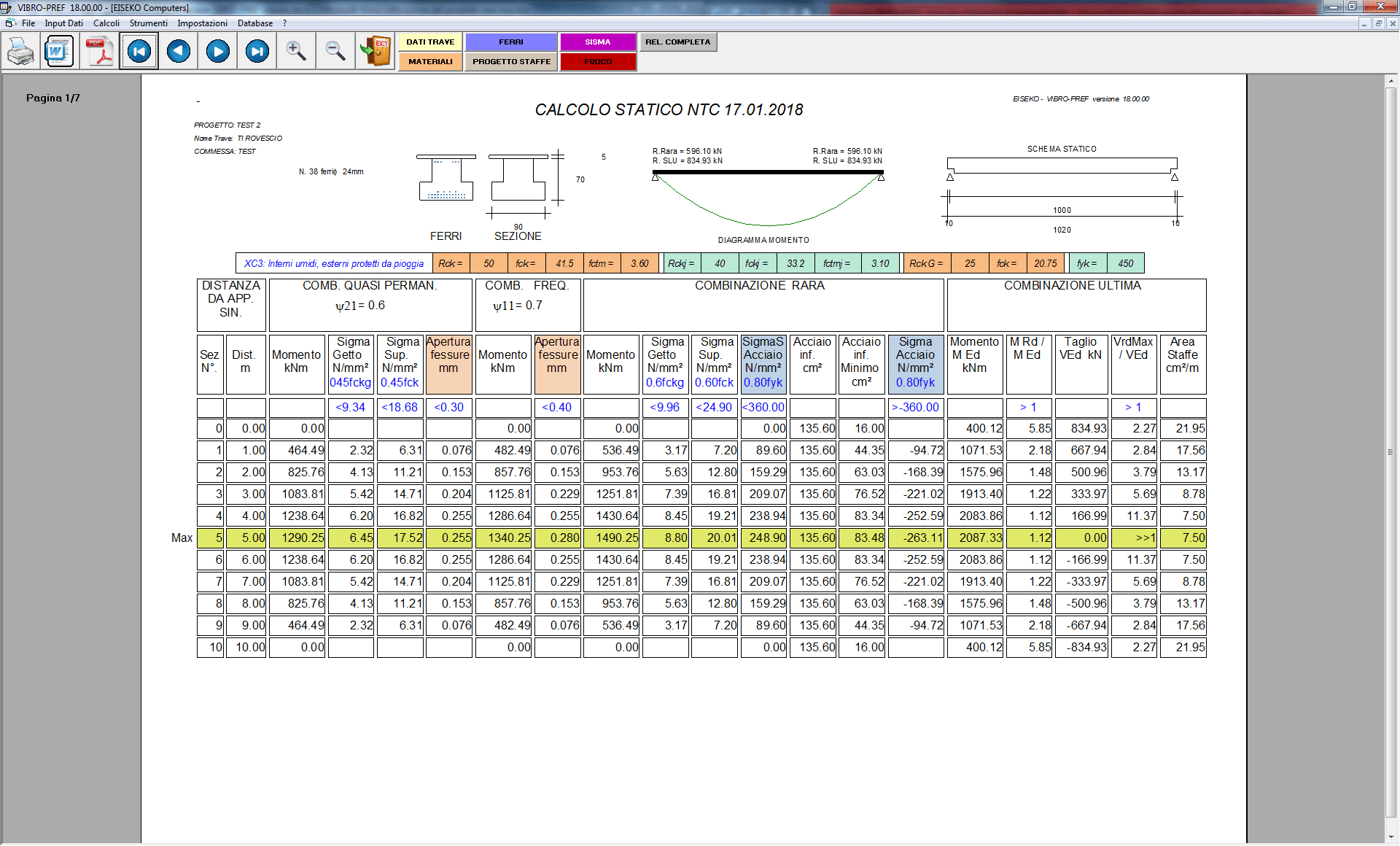

Relazioni e tabelle di servizio esportabili in Word, RTF, PDF, HTML
Risultati evidenziati per una lettura facile e immediata, con segnalazione di eventuali valori fuori dai limiti imposti dalle normative
Grafici dell’area di staffe necessaria lungo tutta la trave
Gestione grafica semplice e veloce dei ferri

Per gli ingegneri che lavorano con più ditte, è stata inserita la possibilità di memorizzare tutti i dati di default e i parametri dipendenti dalla ditta in "Criteri", così è più facile e veloce passare da una commessa all'altra senza paura di sbagliare o dimenticare impostazioni. Ad esempio, è possibile salvare un numero qualsiasi di schemi di sollevamento e trasporto.
E' possibile passare da una sezione all'altra per la verifica in pochi secondi e visualizzare immediatamente se è soddisfatta o no.

Salvataggio di impostazioni che facilitano l’inserimento dei dati più frequentemente usati dall’utente

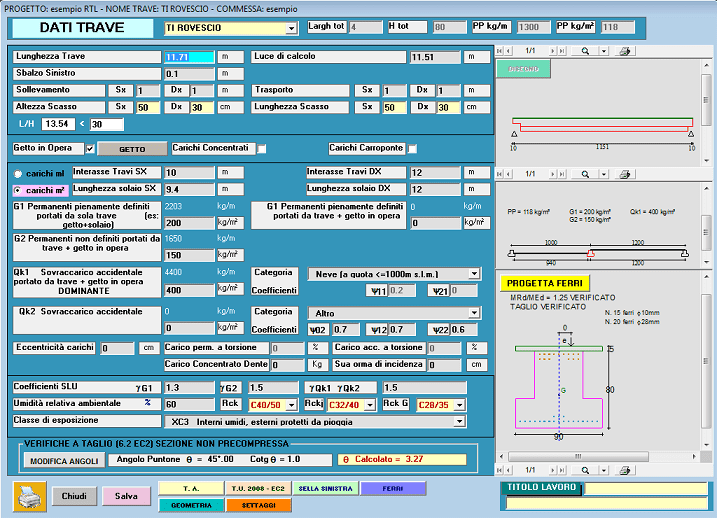

SCHEMA DELLA TRAVE: in ogni momento sono visualizzati la sezione corrente, eventuale getto, i ferri presenti nel progetto e i risultati delle verifiche a rottura e a taglio (dopo che è stato fatto il calcolo) per tenere sempre sotto controllo la situazione della trave.

Utilities integrate permettono all’ingegnere di svolgere calcoli di routine molto velocemente:

  • CALCOLO AREE FERRI (per calcolare l’area di uno o più feri, sommarle e calcolare l’area dei ferri/m)
  • TABELLA AREE FERRI
  • TABELLE AREE TREFOLI
  • CONVERSIONE DI UNITA’ DI MISURA
  • PARAMETRI SISMICI
  • CARICHI NEVE-VENTO per tutte le località d’Italia nelle varie situazioni di carico.

POSSIBILITA’ DI UTILIZZO DA PARTE DELL’UFFICIO PREVENTIVI
Sempre aggiornato alla normativa vigente
Implementato dalle richieste dei vari clienti
Lingue supportate: Italiano, Inglese, Spagnolo



Il programma PREF è una suite di moduli per il calcolo delle travi precompresse di varie tipologie che viene distribuita in abbonamento annuale.

L'abbonamento può essere personalizzato, scegliendo i moduli di proprio interesse, e include l'uso dei programmi, l'assistenza tecnica e tutti gli aggiornamenti che vengono rilasciati.

I programmi hanno protezione hardware con chiavetta USB.

In alto a destra in questo sito, cliccare su LOGIN, accedere con le credenziali fornite nel pacchetto iniziale (oppure richiederle all'assistenza - non è possibile crearne di nuove per questo scopo).

Cliccare nel menù Download-Aggiornamenti.

Appare l'elenco degli aggiornamenti disponibili a seconda del vostro abbonamento: scaricare gli aggiornamenti desiderati e installarli.

E' possibile verificare quali aggiornamenti sono necessari aprendo il Gestore Programmi e cliccnado su "Aggiornamenti": i programmi da aggiornare saranno elencati con un pallino rosso e quelli che hanno già l'ultima versione avranno un pallino verde.

Non è necessario scaricare le librerie e altri file che trovate nell'elenco, servono solo per casi di assitenza.

Per riattivare un abbonamento è sufficiente inviarci una mail di richiesta, specificando se i programmi da includere nel pacchetto sono gli stessi o se si desidera modificarli, vi verrà inviato un preventivo per il nuovo abbonamento. Potendo aggiornare la chiave on line la riattivazione sarà veloce.

La chiave hardware rotta viene sostituita gratuitamente.

Contattare l'assistenza per verificare che la chiave sia effettivamente illeggibile e organizzare la restituzione (in genere viene spedita una nuova chiave e contestualmente alla consegna viene ritirata la chiave rotta).

Effettuare il login in questo sito (in alto a destra). Andare nell'area Download-Aggiornamenti.

Cercare "Errore 7-Memoria esaurita": viene visualizzato il file da scaricare con tutte le istruzioni "DLL PER ERRORE 7 -MEMORIA ESAURITA "

Istruzioni:

Il file scaricato va scompattato e le dll estratte vanno copiate in

C:\WINDOWS\SYSTEM32

E in

C:\WINDOWS\SYSWOW64

Le dll potrebbero essere già presenti, per sicurezza si consiglia vivamente di salvare una copia dei file presenti nel pc prima di sovrascriverli.

Avviare uno qualsiasi dei programmi del pacchetto Eiseko. Nel menù in alto a sinistra selezionare "Impostazioni", "Lingua".

Si apre la finestra per la selezione della lingua:

Selezionare la lingua desiderata e premere il pulsante "Salva".

La lingua si aggiorna automaticamente per tutte le maschere aperte.
Tutte le maschere, le relazioni e i messaggi di avviso del programma saranno nella lingua scelta.
LA MODIFICA HA EFFETTO PER TUTTI I PROGRAMMI EISEKO COMPUTERS.

Nella finestra SETTAGGI della finestra iniziale si può impostare il tiro del banco trefoli.

TRAVI RTL CALCOLO TRAVI PRECOMPRESSE

Qua premere MODIFICA

TRAVI RTL CALCOLO TRAVI PRECOMPRESSE - impostazione del tiro massimo per il banco di tiro

Qua selezionare la scheda IMPOSTAZIONI TIRO

TRAVI RTL CALCOLO TRAVI PRECOMPRESSE - impostazione del tiro massimo per il banco di tiro

Quindi premere il pulsante arancione  SETTAGGI DEFAULT

TRAVI RTL CALCOLO TRAVI PRECOMPRESSE - impostazione del tiro massimo per il banco di tiro

Il programma RTL dà un messaggio di errore se il tiro trefoli complessivo supera i limiti imposti in “Impostazioni Tiro”.
Se si hanno a disposizione i valori del prefabbricatore si possono impostare quelli, la quota di riferimento Q.R. è spiegata, basta premere il pulsante "Vedi immagine", in alto a destra, e si ottiene questa finestra descrittiva.

TRAVI RTL CALCOLO TRAVI PRECOMPRESSE - impostazione del tiro massimo per il banco di tiro

I prefabbricatori hanno il progetto delle testate di tiro dei loro banchi di casseri.
Le testate sono delle strutture vere e proprie in calcestruzzo od acciaio a cui vanno appoggiati i martinetti durante la tesatura e a cui vanno fissati i trefoli prima di effettuare il getto delle travi nei casseri. Le testate devono reggere il tiro complessivo fino all’atto del taglio o del rilascio dei trefoli.
Il progettista delle testate le ha dimensionate in funzione di un tiro massimo dei trefoli variabile in altezza riferito ad una quota che stabilisce lui, che in genere è il piede dei contrafforti.

Si riporta uno schema indicativo.

TRAVI RTL CALCOLO TRAVI PRECOMPRESSE - impostazione del tiro massimo per il banco di tiro

Se non si hanno i valori del prefabbricatore si possono impostare dei valori a caso sufficientemente alti, per esempio Dist. Da Q.R. = 200 cm e Tiro = 1000 ton.

Si procede con: Elimina tutto, si impostano i valori e poi si procede con Aggiungi, Elimina Riga.

Si riporta un  esempio

TRAVI RTL CALCOLO TRAVI PRECOMPRESSE - impostazione del tiro massimo per il banco di tiro

NB: è possibile chiamare l’assistenza Tel. 045.80.31.894 e faremo noi l’installazione da remoto

In alternativa, il procedimento da seguire è il seguente.

Se si possiede il CD:
• Inserire il CD: nel CD sono presenti più cartelle, a seconda dei moduli del pacchetto PREF acquistati.
• Tutte le cartelle e sottocartelle contengono i programmi di installazione, vanno installati tutti, lanciando il file Setup.exe di ogni cartella e sottocartella. L’ordine con cui si eseguono le installazioni non conta.
NB. DURANTE L'INSTALLAZIONE:
o    Se compaiono messaggi di conflitti di versione (se lasciare il file presente nel sistema) cliccare "No a tutti"
o    Se compaiono messaggi di errore di registrazione dll cliccare "Ignora" (oppure “Ok”)

• Lanciare il gestore – Avviene il settaggio dei programmi
• Rilanciare il gestore e inserire il codice di registrazione fornito dall’assistenza (se non si possiede ancora il codice premere “Più avanti”).
• Lanciare uno ad uno tutti i programmi acquistati, verrà chiesto il Database di Lavoro, selezionare il file mdb/mde dalla cartella “C:\Utenti\Pubblica\Documenti Pubblici\Database Eiseko” (il nome del database è simile al nome del programma). Questa operazione serve solo al primo avvio.

Se NON si possiede il CD:
•    In alto a destra in questo sito, effettuare il LOGIN
•    Scaricare i programmi di installazione dei moduli inclusi nel pacchetto
•    Scompattare i relativi file zip scaricati in cartelle separate. Per ciascuno, lanciare il Setup.exe e seguire l'installazione guidata. L’ordine con cui si eseguono le installazioni non conta.
NB. DURANTE L'INSTALLAZIONE:
o    Se compaiono messaggi di conflitti di versione (se lasciare il file presente nel sistema) cliccare "No a tutti"
o    Se compaiono messaggi di errore di registrazione dll cliccare "Ignora" (oppure “Ok”)

•    Lanciare il gestore – Avviene il settaggio dei programmi
•    Rilanciare il gestore e inserire il codice di registrazione fornito dall’assistenza (se non si possiede ancora il codice premere “Più avanti”).
•    Lanciare uno ad uno tutti i programmi acquistati, verrà chiesto il Database di Lavoro, selezionare il file mdb/mde dalla cartella “C:\Utenti\Pubblica\Documenti Pubblici\ Database Eiseko” (il nome del database è simile al nome del programma). Questa operazione serve solo al primo avvio.



Ora siete pronti ad usare il programma.

Ci sono pro e contro in entrambi i casi, la scelta è molto personale, ma noi consigliamo di lavorare su file.

Se salvo su file posso salvare il file dove voglio, nel PC locale o in rete (ad esempio nella cartella della commessa). Quando creo nuovo un progetto su file con il programma di calcolo, dovrò selezionare manualmente il file di testo della sezione (creato con il modulo Geometrie dalla cartella in cui è stato salvato). Se si lavora su file è bene eseguire un backup dei file txt dei progetti per non perdere il lavoro svolto.

Se salvo su database ho tutte le travi (create con il programma Geometrie) e i progetti (creati con il programma di calcolo) salvati nello stesso file, la cui gestione è automatica da parte del programma e non devo preoccuparmi di dove lo salvo (posso vedere nome e percorso del file nel menù “Informazioni”). L’elenco potrebbe diventare molto lungo. Posso comunque fare tutte le operazioni di salvataggio di più database, utilizzo di database in rete, cambio di database.

Se si lavora su database è necessario ricordarsi di fare un backup dei file mde/mdb usati. I file devono risiedere in una cartella del pc in cui l'utente ha tutti i privilegi di accesso (modifica e salvataggio), noi consigliamo C:\Utenti\Pubblica\Documenti Pubblici\Database Eiseko (cartella creata di default con l'installazione del programma).

Nel menù in alto a destra selezionare "Input dati", "Dati Studio"

Inserire i dati desiderati e premere "Salva".

Nel menù in alto a destra selezionare "Input dati", "Dati Utente"

Inserire i dati desiderati e premere "Salva".

Si, è possibile. Va fatto PRIMA di creare tutti i progetti appartenenti ad una determinata commessa.

Dalla schermata principale, premere “SETTAGGI” e successivamente “IMPOSTA PARAMETRI SISMICI”.
Si aprirà la seguente schermata, in cui è possibile associare tutti i dati sismici relativi alla località in cui si trova la commessa selezionata (in questo caso “Esempio”).

Ogni volta che si creerà un nuovo progetto associato alla commessa “Esempio”, il programma proporrà in automatico i dati dei parametri sismici (saranno ovviamente modificabili).
I progetti già esistenti prima della definizione di questi parametri invece continueranno a utilizzare i dati salvati in precedenza.



Tutti i “dati di default”, in gruppo, possono essere memorizzati in diversi “CRITERI”: ad es, se un ingegnere lavora per più ditte, può memorizzare i dati di default validi per le diverse ditte in più criteri ciascuno con il nome della ditta. Prima di creare il nuovo progetto scegliere il Criterio della ditta per cui si realizza il progetto di calcolo. L’uso dei “Criteri” si dimostra particolarmente utile per gli schemi di sollevamento e trasporto che possono variare da una ditta all’altra.

Si, è possibile dalla versione 21.00.00. Se hai una versione precedente basta aggiornare il programma da questo sito e poi sarà possibile selezionare "Verifica esistenti" nella finestra dei materiali.

Per conoscere meglio le nuove funzionalità introdotte nelle nuove release di tutti i programmi PREF basta andare nella pagina Aggiornamenti e Novità del PREF, dove sono specificate nel dettaglio le funzionalità inserite e le date di pubblicazione di tutte le maggiori modifiche. Se non ci sono dettagli su una nuova versione specifica si tratta di correzioni di bug o migliorie minori.
