Grazie alla stretta collaborazione tra Idea RS e Autodesk è stato creato un collegamento tra Advance Steel e IDEA Connection.

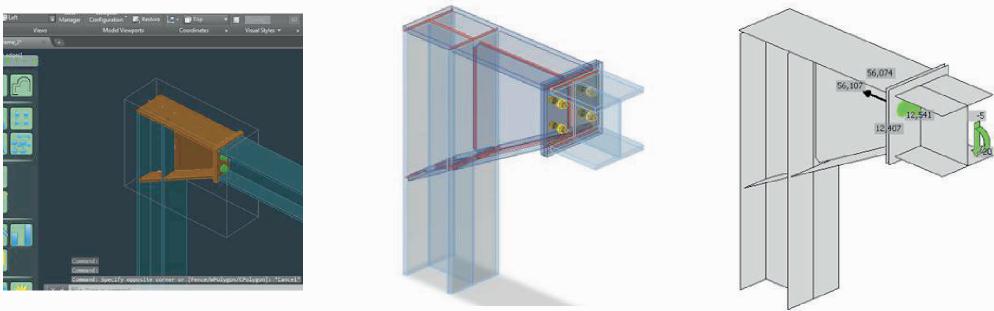

Modello CAD Modello di analisi IDEA Verifica della connessione
CARATTERISTICHE DEL MODULO
- Advance Steel e IDEA StatiCa sono collegati in automatico
- Selezioni il nodo in Advance Steel e lo apri direttamente con IDEA
- Importazione elementi e carichi
- Collegamento per elementi in acciaio

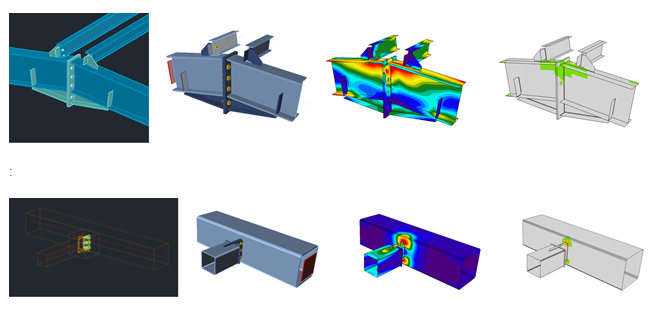

Si deve aprire il progetto in Advance Steel, eseguire il comando CONCHECK e selezionare una connessione e tutte le sue parti. E’ avviata la trasmissione automatica dei dati. È quindi possibile trasformare un collegamento modellato in Advance Steel in una connessione correttamente analizzata e progettata in IDEA StatiCa in pochissimo tempo. Ecco due esempi di nodi esportati da Advance Steel a IDEA Connection:
IDEA BIM permette a tutti gli ingegneri di ottenere il massimo dal proprio software e semplifica il lavoro con IDEA StatiCa.
COMPATIBILITA’
E’ necessario scaricare e installare le ultime versioni di IDEA Statica a 64-bit e Advance Steel - 2016 con gli ultimi aggiornamenti o Advance Steel - 2017.
Dopo l'installazione di entrambi i programmi, eseguire il file Idea4AS2016.bat o Idea4AS2017.bat dalla cartella di installazione di IDEA Statica. Eseguire di nuovo il comando se è stato reinstallato uno dei programmi o spostata la cartella di installazione.
Il collegamento ora lavora per un'ampia varietà di connessioni e articolazioni. Tuttavia, si prega di prendere in considerazione la funzionalità ancora non supportate:
- fori nei piatti e negli elementi e monconi. Si propone come soluzione di importare l'intero nodo e aggiungere manualmente questi elementi in IDEA Connections.
- piastre piegate. Si consiglia di utilizzare due piastre saldate insieme.
- ancoraggi e piastra di base. E’ consigliabile importare l'intero nodo e aggiungere manualmente questi elementi in IDEA Connections.
