Metal Framing - Strutture in acciaio

Metal Framing Suite di AGACAD: per progettare, dettagliare, stimare, coordinare e automatizzare meglio le strutture in acciaio leggero in Revit®

Metal Framing SUITE è pacchetto con all'interno diversi applicativi BIM per costruzioni con pareti, solai e coperture monostrato o multistrato con struttura in metallo. Esso include pannelli prefabbricati, travi e capriate e soluzioni robuste per progetti dettagliati di facciate continue o ventilate. L'automazione avanzata aiuta i professionisti BIM a fare scelte ottimali, muoversi molto più velocemente, evitando errori in ogni fase: dalla progettazione e documentazione, alla fabbricazione e costruzione. È facile aggiungere, modificare o contrassegnare rapidamente in batch gli elementi o parametri giusti, distribuire dettagli, gestire in modo flessibile aperture e connessioni e trovare le interferenze. I telai si aggiornano e si adattano dinamicamente, garantendo disegni esecutivi e distinte di taglio accurate.

Compatibile con Autodesk® Revit® 2022, 2021, 2020

Modules

CARATTERISTICHE DI METAL FRAMING PROFESSIONAL SUITE

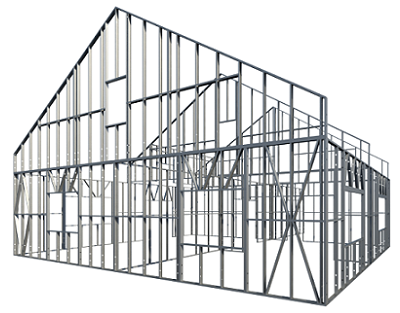

Un pacchetto BIM potente per le costruzioni con telai in acciaio leggero in Revit®

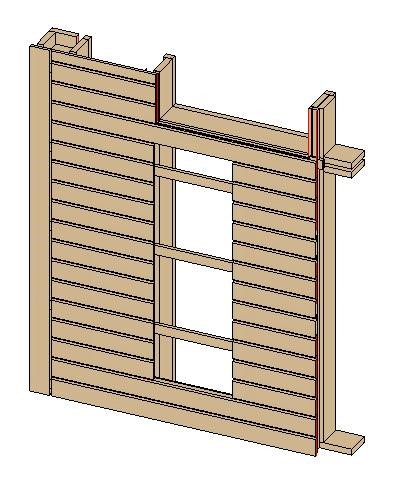

  • Telaio, isolamento, guaina e pannellatura multistrato flessibili, per qualsiasi configurazione dell'edificio

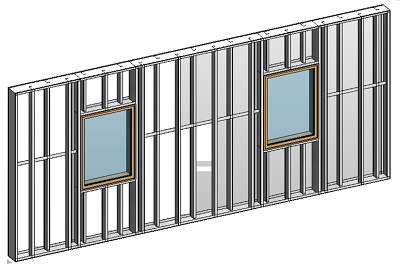

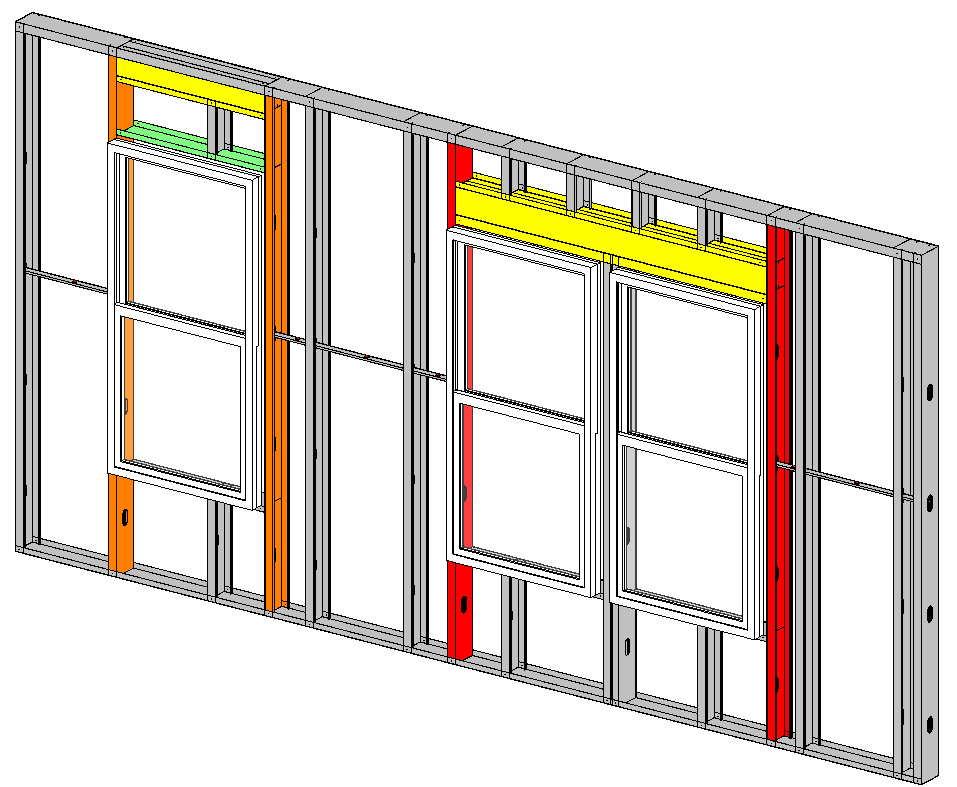

  • Facile personalizzazione delle aperture del telaio: architravi, davanzali, borchie king, ecc., incl. aperture unite
  • Distribuzione automatica di connessioni strutturali, elementi di fissaggio, ancoraggi, ecc.

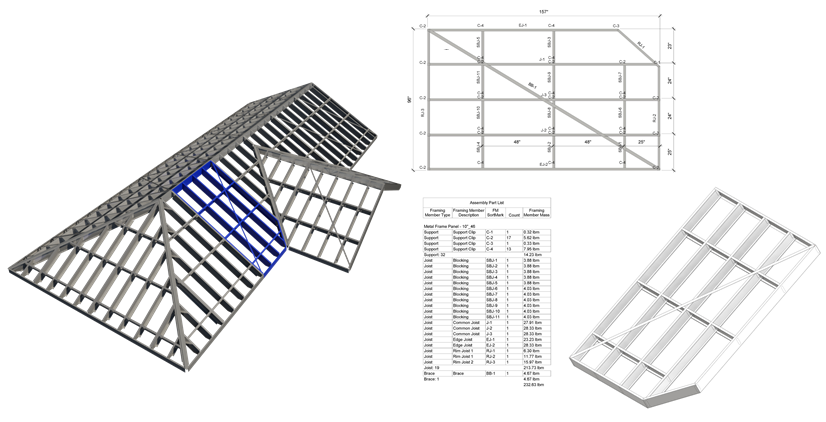

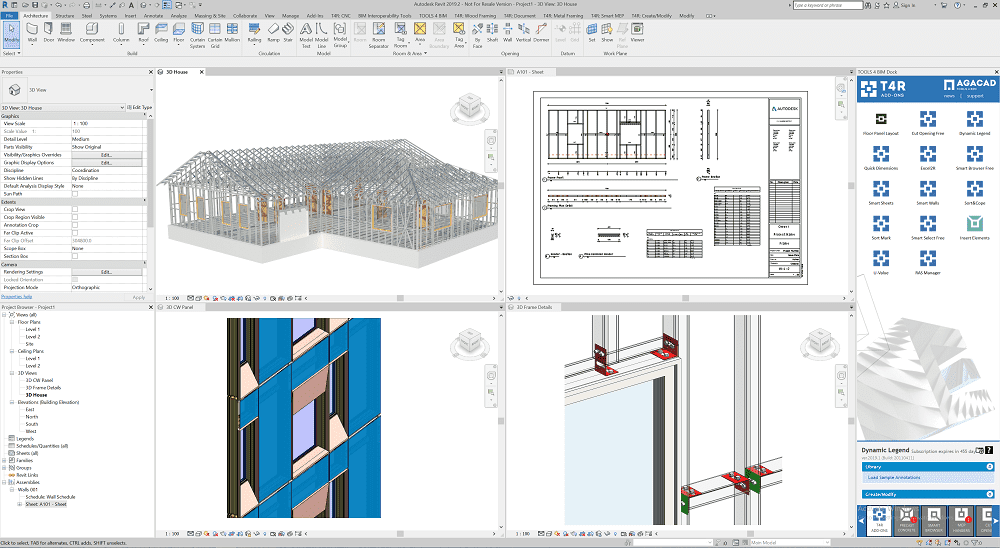

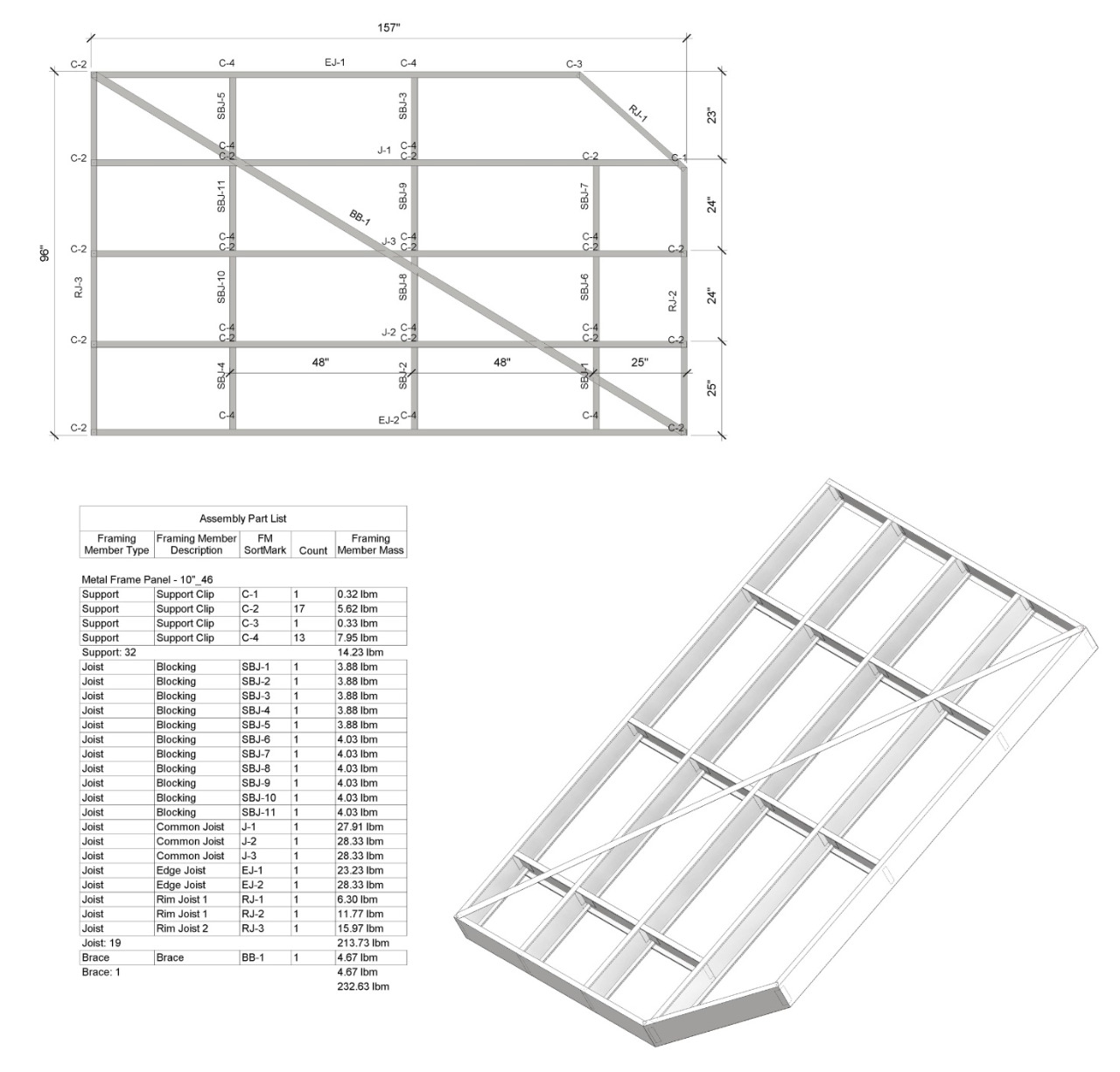

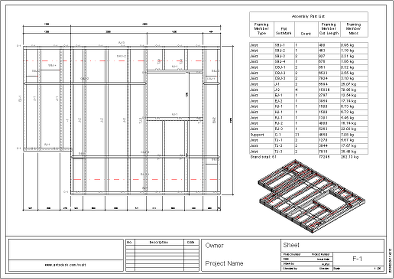

  • Disegni esecutivi e distinte di taglio: quote, abachi, fogli e libretti delle misure (material take off)
  • Output CNC: esportazione su qualsiasi macchina CNC e linea di produzione CAD / CAM

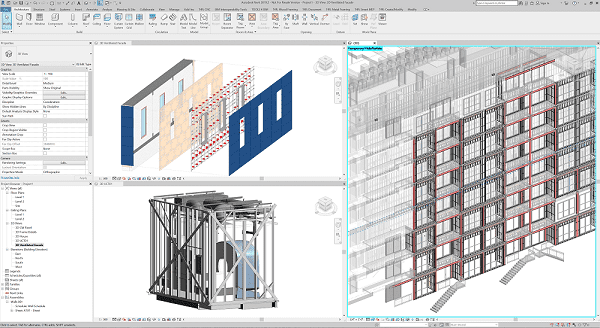

  • L'applicativo per strutture metalliche AGACAD aiuta anche nella progettazione di edifici con facciate continue e pannelli (montanti dettagliati, isolanti, porta bicchieri, guarnizioni, connessioni, drenaggio dell'acqua e altre parti), facciate ventilate (pannelli, isolamento, profili dettagliati, elementi di fissaggio, connettori, ecc.) e telai di partizione.

Quali sono le potenzialità di Metal Framing e Wood Framing:

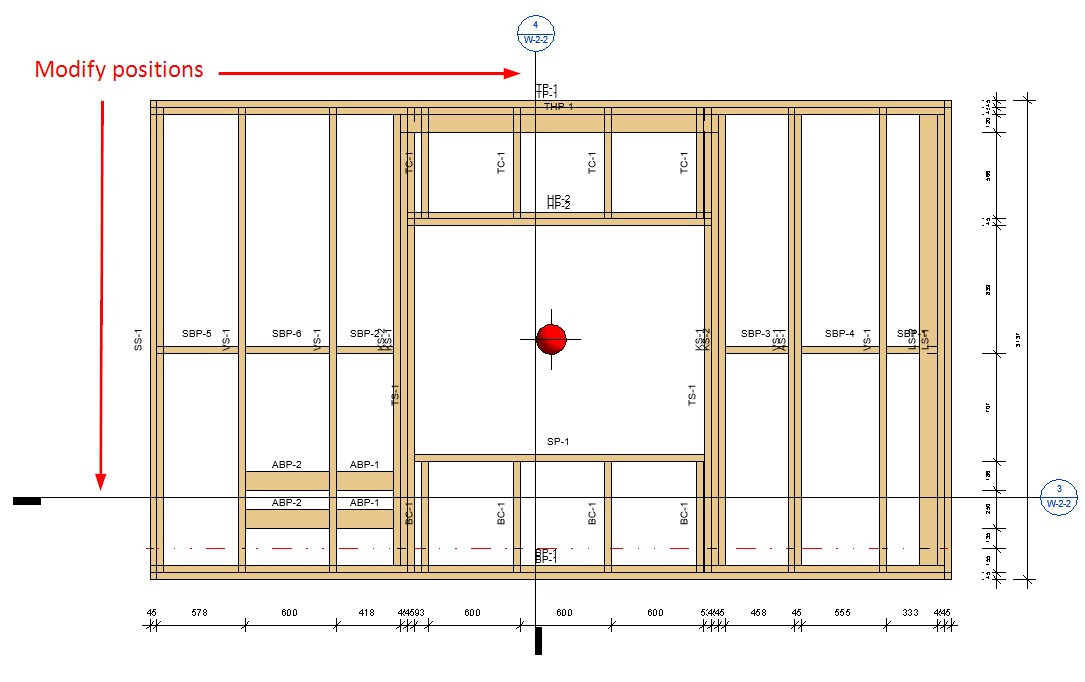

  • Allineare la spaziatura dei montanti con il telaio e i lati di apertura
  • Dividere la guaina per aperture e prioritizzazione della fusione
  • Ampliare per aperture congiunte
  • Collegare muro / solaio / copertura
  • Assiemi multi-frame
  • Rapporti e suggerimenti di intelaiatura
  • Adattare i muri
  • Montanti / travetti personalizzati, coperture superiori, piastre superiori, blocchi / tasselli, piastre inferiori e cuscinetti inferiori
  • Montanti e travetti del bordo personalizzati
  • Travetti variabili
  • Gestire le connessioni

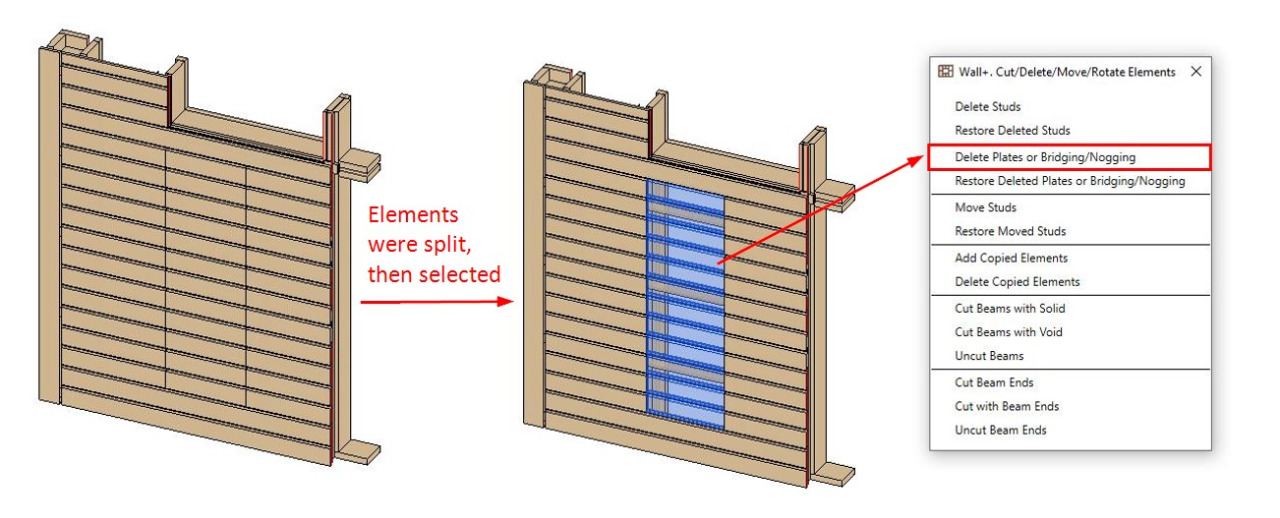

  • Dividere in parti utilizzando regole speciali

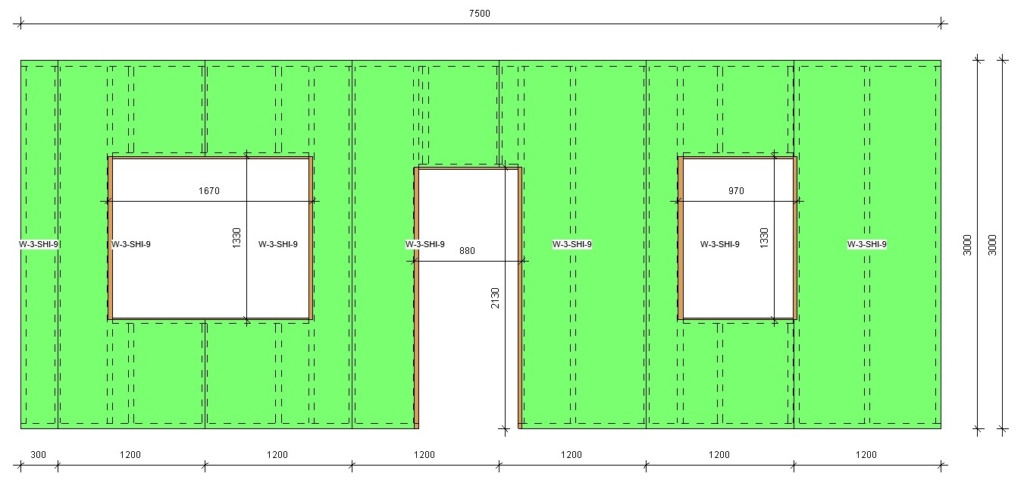

  • Modificare rivestimento / pannellatura
  • Nuova tecnologia di numerazione
  • Generare e modificare griglie 3D create da una linea della copertura
  • Generare tralicci con griglie 3D e allineamento automatico su una copertura

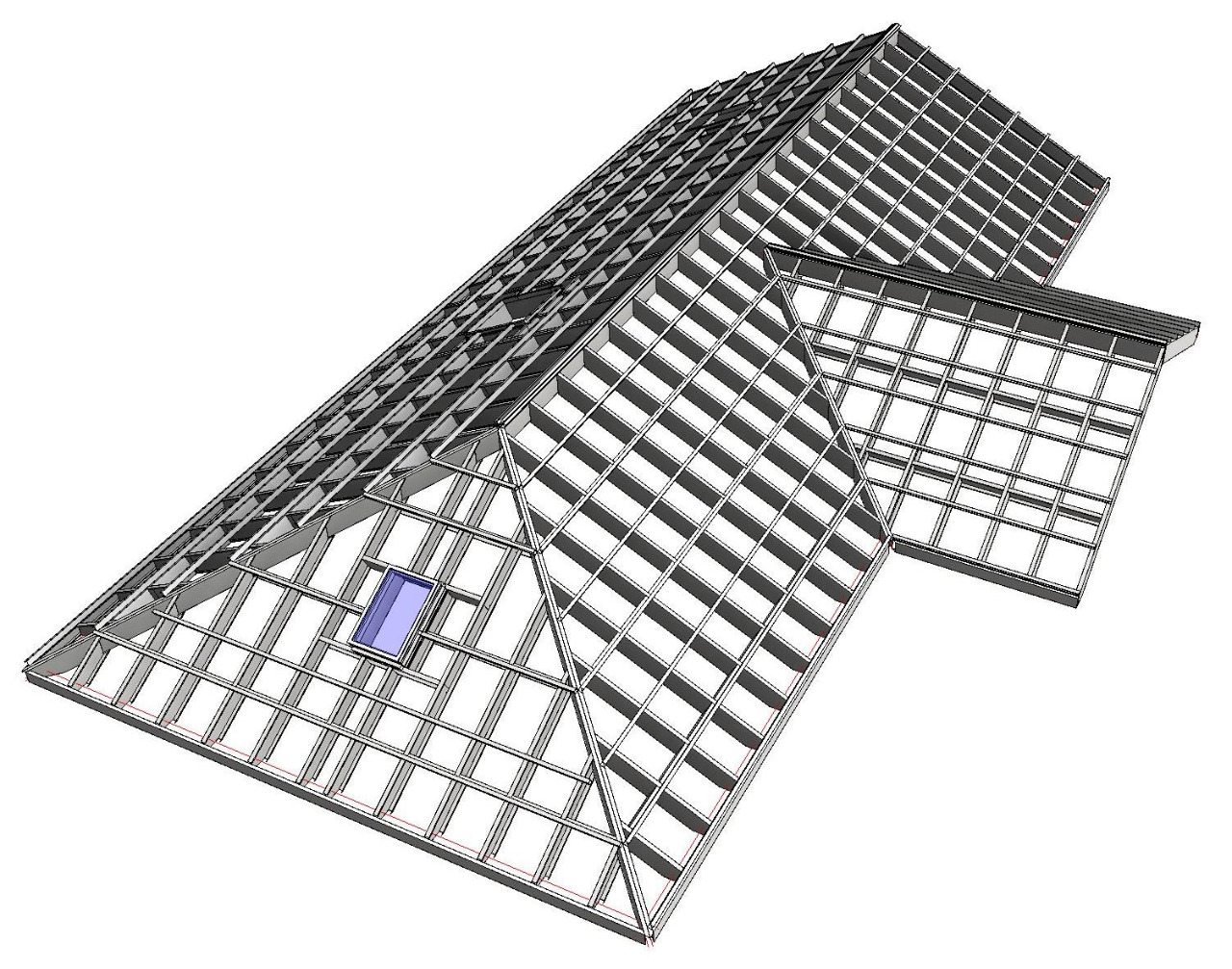

  • Strutturare coperture complesse di una capriata

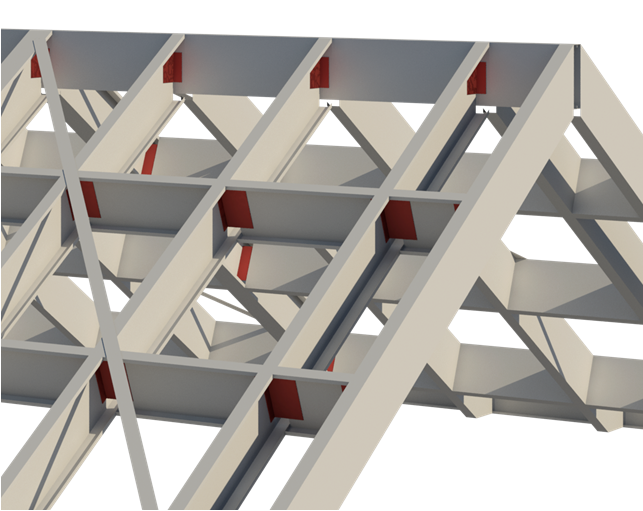

  • Creare famiglie di travi reticolari parametriche di forma unica anche per coperture multiple
  • Modificare le travature reticolari utilizzando il Generatore di travature reticolari
  • Falda di copertura terminale della capriata (con sporto e displuvio)
  • Sostituire delle travi
  • Sporto di gronda con telaio a sbalzo
  • Creare preassemblaggi separati per ciascuna apertura unita
  • Aggiungere travi di controvento diagonale (anche lungo le aperture)
  • Allineare al punto base del progetto il sistema di montanti secondari
  • Moltre opzioni per gli elementi dei gruppi di telaio
  • Layout speciali e opzioni di suddivisione della pannellatura
  • Dimensioni minime per aperture da incorniciare
  • Attivare / disattivare la visibilità della configurazione
Multi-frame con gruppi di modelli in Revit (inglese - 43:18)

14 aprile 2021

Questo webinar AGACAD riguarda la creazione rapida di un'orditura in Revit utilizzando i gruppi di modelli, il comando mirroring e il comando multi-frame.

Passa a ciò che ti interessa in questo webinar:
6:02 Introduzione al Dock Tools4BIM, prova gratuita, accesso alla guida in linea
11:20 Creazione e preparazione di gruppi di modelli di Revit per il telaio
15:30 Filtraggio delle pareti in gruppi
20:07 Copia di un gruppo di modelli
21:30 Copia e ordisci tutti i gruppi dello stesso tipo contemporaneamente
22:32 Copia e aggiorna i telai in pareti identiche
24:40 Copia e aggiorna i telai nel gruppo di modelli
25:37 Cosa succede se cambio l'interasse dei perni?
26:46 Strati aggiuntivi come rivestimenti
27:52 Numerazione dei muri con parametri di etichetta
28:35 Creazione di assiemi per muri identici
34:07 Aggiorna i telai in tutte le copie e istanze del modulo
37:43 SOLAI
41:30 COPERTURE

Nuove funzionalità di Wood & Metal Framing, moduli BIM per Revit (inglese - 36:09)

15 marzo 2021

Passa agli aggiornamenti di tuo interesse:

1:07 Sostituisci o correggi famiglie o tipi, mancanti nel progetto

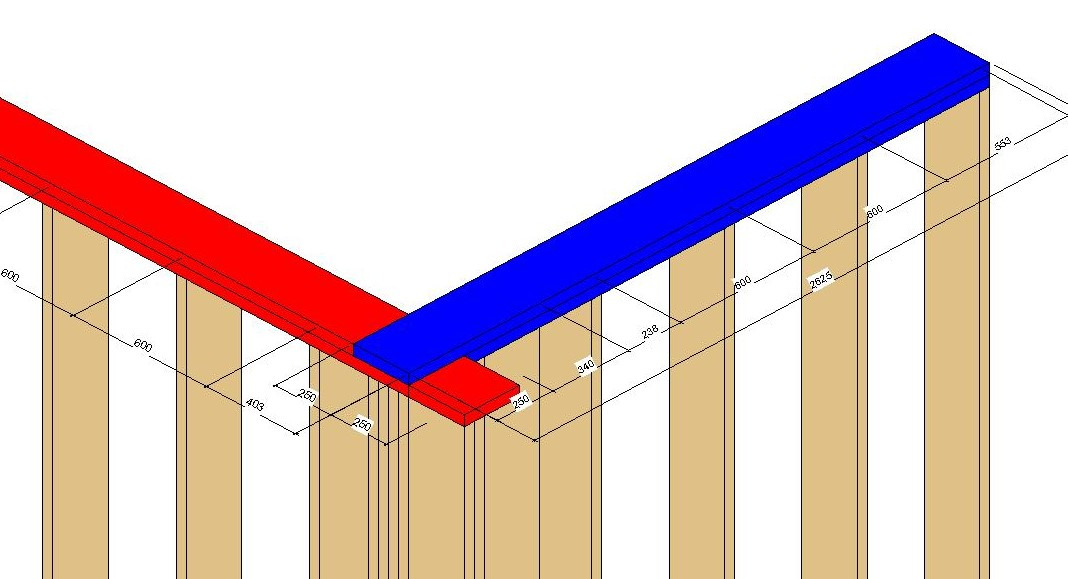

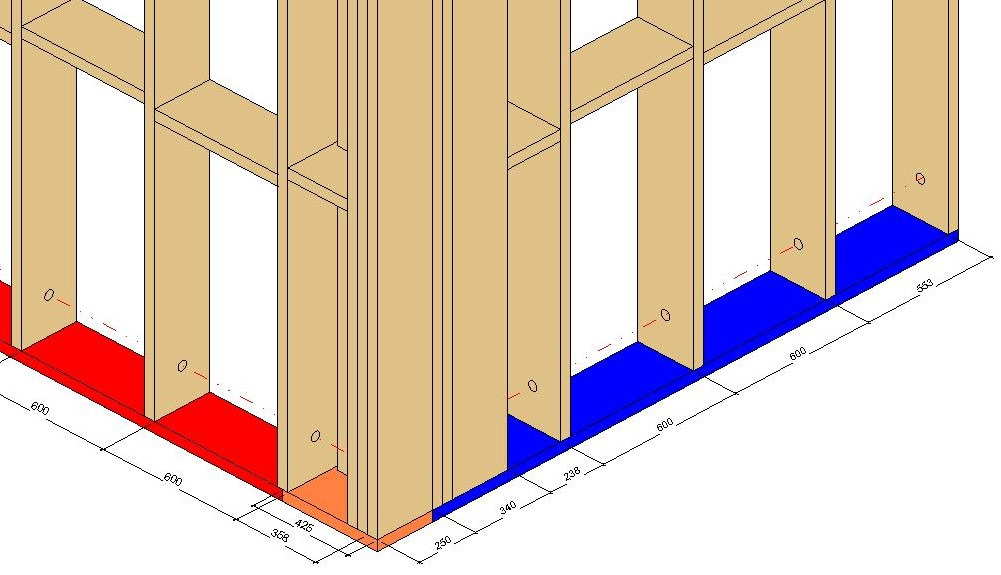

2:41 Controllo delle piastre superiore e inferiore nei collegamenti a parete L, finale, V, T.
5:37 Binario di raccordo, connettori, nogging
7:46 Aggiungi automaticamente un montante al centro del telaio di una parete

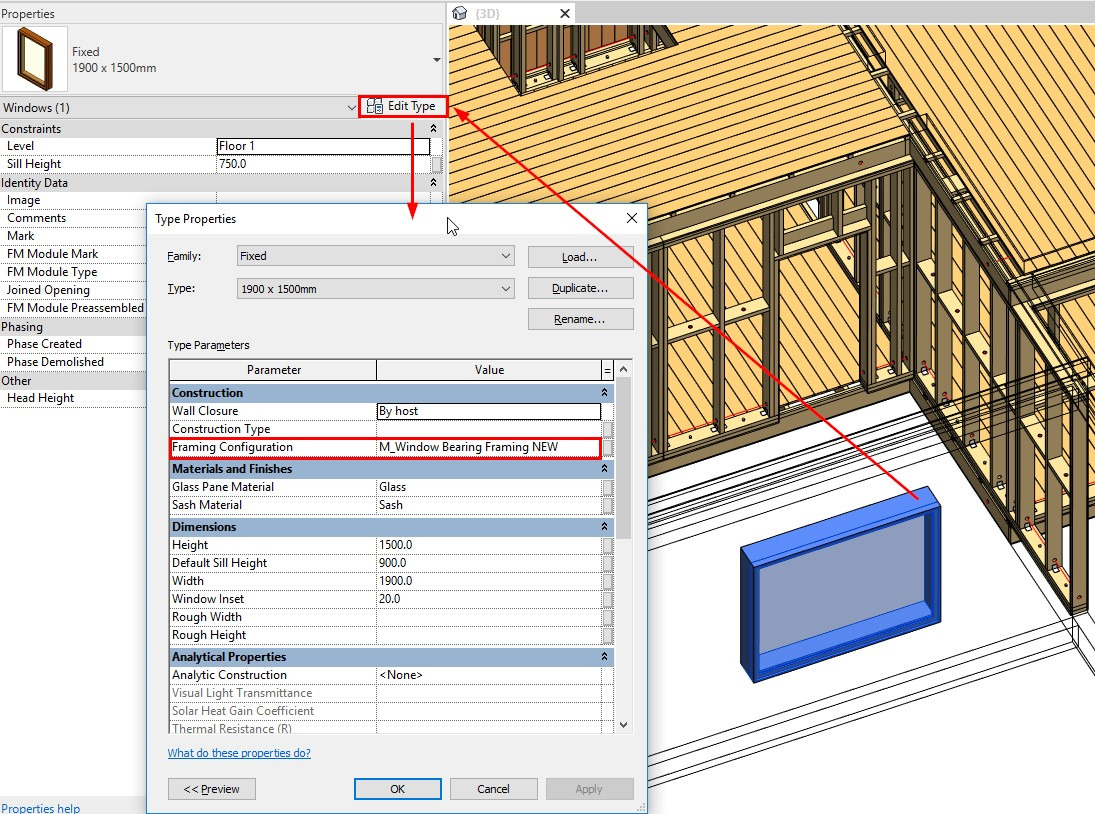

9:02 Controlla la configurazione dell'apertura tramite il parametro del testo di configurazione del telaio della famiglia
12:12 Collega le configurazioni del database insieme in tutte le parti delle configurazioni del telaio
13:55 Controlla separatamente i montanti superiori e inferiori per finestra, porta e apertura
15:48 Taglia piani o rivestimenti con un vuoto aggiuntivo nella tua famiglia iniziale

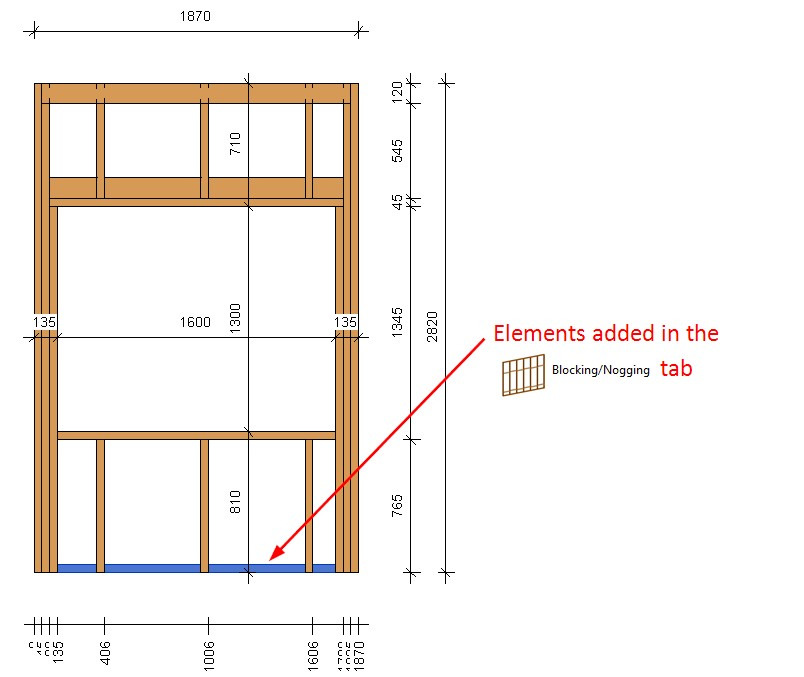

18:28 Aggiunta automatica di blocchi / nogging all'assemblaggio dell'apertura preassemblata
20:44 Divide le parti per i muri in modo che le parti di apertura (non solo gli elementi del telaio strutturale) possano essere quotate
22:46 Modificare guaina e pannellatura scegliendo una diversa configurazione
23:25 Trasferimento automatico del valore dell'indicatore ospitante per evitare di dover dividere nuovamente le parti
24:24 DISEGNI ESECUTIVI
25:12 Creare configurazioni di quotatura, in più schede delle regole di quotatura per elementi della stessa categoria
27:00 Dimensione diagonale totale
27:18 Capovolgi quota ordinata (Left ↔Right, Top↔Bottom)
28:38 Usa il nome del materiale come parametro della nota di testo
29:04 Autodimensionamento delle aperture delle parti
30:43 Allinea le posizioni delle viste in base alle viste inserite nel modello di foglio



Strutture metalliche di muri, solai e coperture in Revit® (inglese - 37:38 min.)

18 giugno 2020

Passa a ciò che ti interessa in questo webinar

  • 5:39 Impostazione manuale dei profili VS. Metal Framing

- 7:34 aggiunta di una finestra
- 9:42 aggiunta di una porta e finestra

  • 10:15 aggiunta di profili T, L e personalizzati
  • 11:14 montanti, portabicchieri, coperture, dettagli parete divisoria
  • 12:20 lavorare con parti (troncatura, esclusione, pannelli, guaina, isolamento, ecc.)
  • 14:10 inserimento di elementi (staffe, fissaggi) per facciata
  • 16:25 AGGIORNAMENTO telaio dopo aver spostato manualmente un profilo o averlo copiato
  • 17:01 distribuzione guarnizioni, offset, bulloni
  • 17:45 comandi nei nastri Metal Framing Roof & Floor

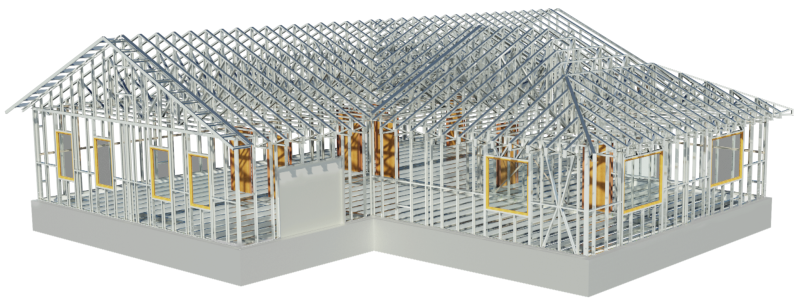

  • 18:30 Telaio di un edificio

18:54 dividere la PARETE lunga in pannelli, intelaiandoli

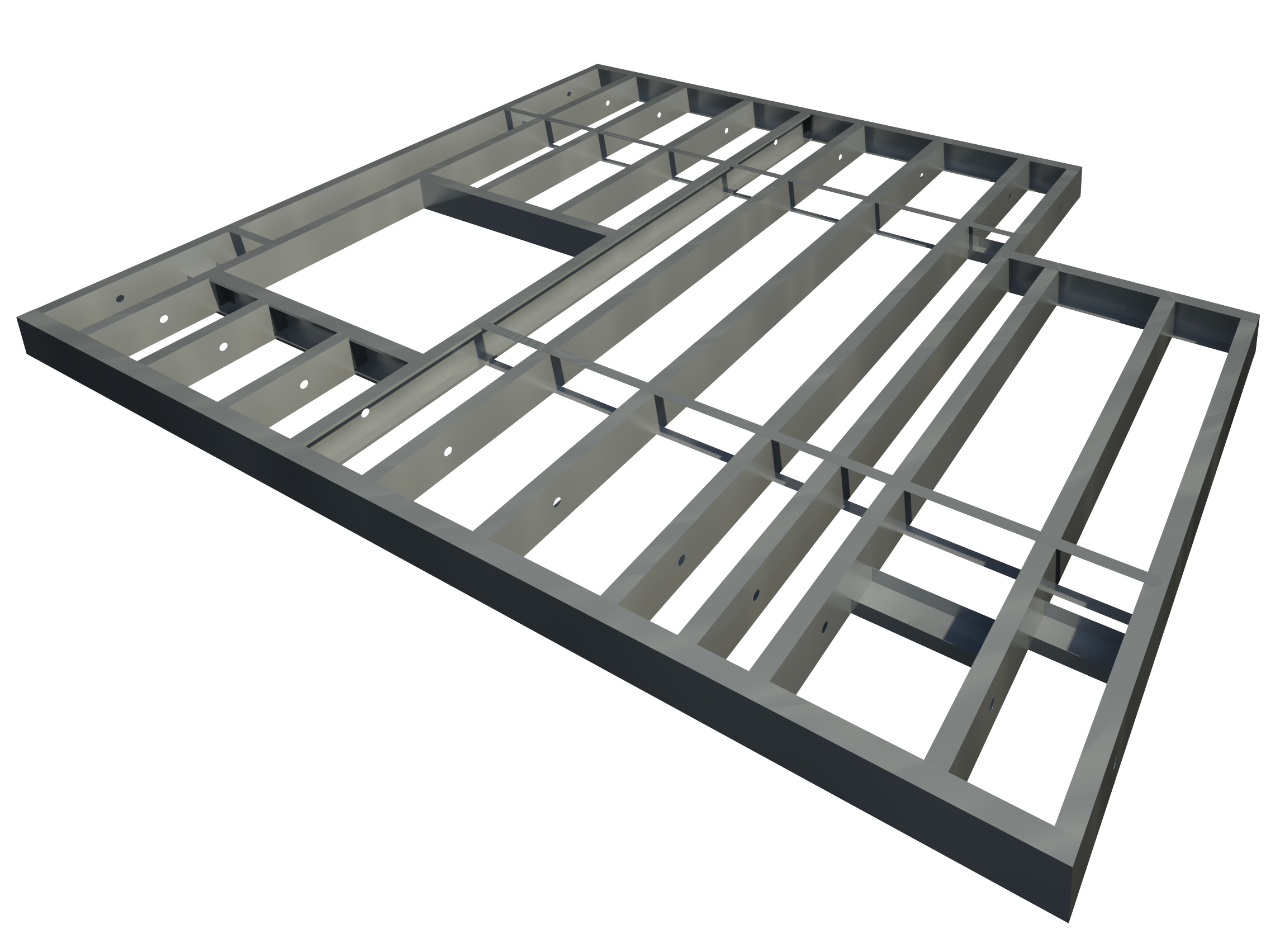

20:25 ordire un SOLAIO
20:56 orditura dettagliata intorno a una finestra
21:52 costruire una CAPRIATA personalizzata, dalla libreria (22:51)

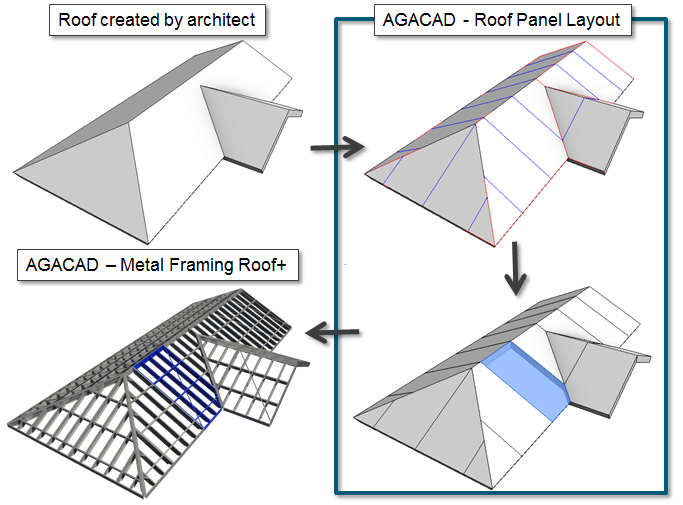

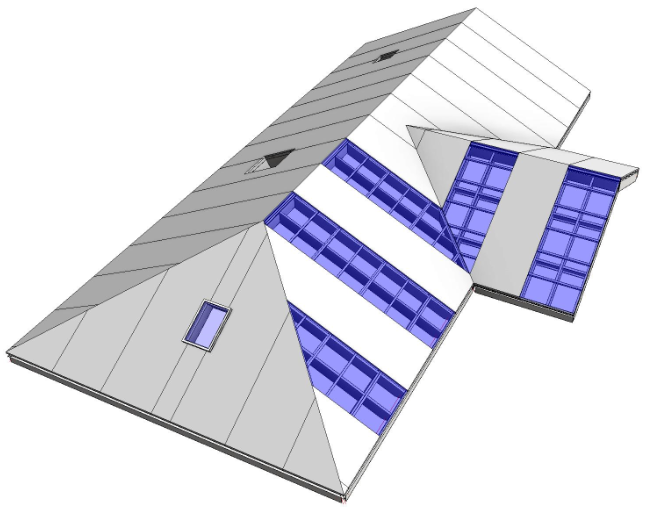

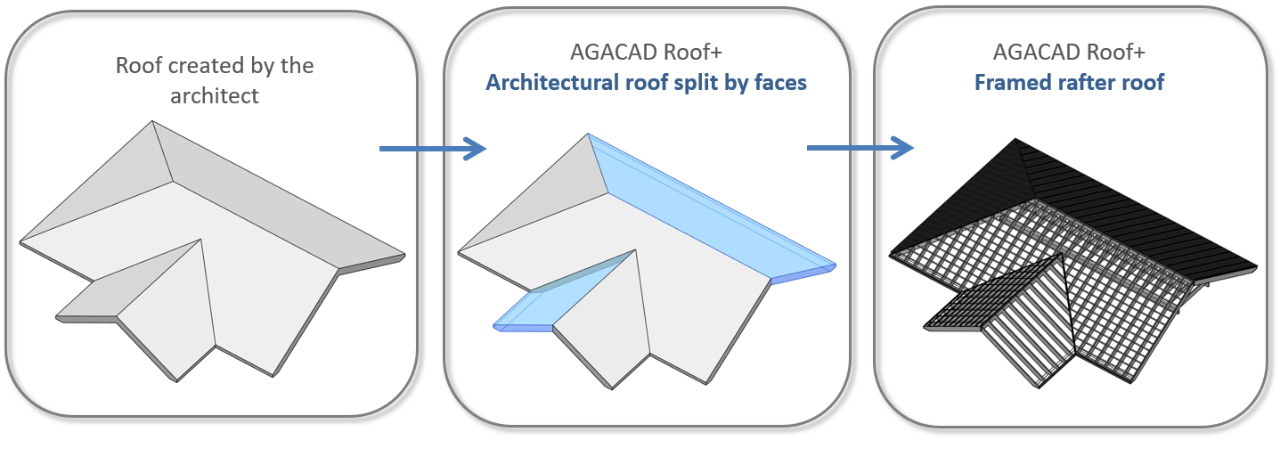

24:43 dividere la COPERTURA in pannelli
-  l'edificio completamente intelaiato alle
26:00
27:00 creazione di una vista in sezione DIMENSIONI

  • 29:30 aperture in corrispondenza delle travi che intersecano i muri
  • 31:08 elementi di marcatura / rinumerazione
  • 32:12 creazione di assiemi, viste, fogli, disegni esecutivi

Multi frame con gruppi di modelli in Revit

19 maggio 2020

Questo webinar AGACAD riguarda l'orditura rapida in Revit utilizzando gruppi di modelli, specchiatura e l'ingegnoso comando multi-frame.



Modellazione e documentazione delle strutture metalliche in Revit® (tutti i manufatti) (inglese - 51:46 min.)

24 novembre 2014

Questo webinar AGACAD tratta della modellazione e la documentazione di telai in acciaio di spessore ridotto in Autodesk Revit.

  • Risparmia tempo nella modellazione di strutture in metallo per solai / pareti e sistemi di travi / capriate
  • Documentazione più rapida dei progetti di strutture metalliche (ordinamento / numerazione di elementi del telaio, assemblaggi e generazione di disegni di officina)

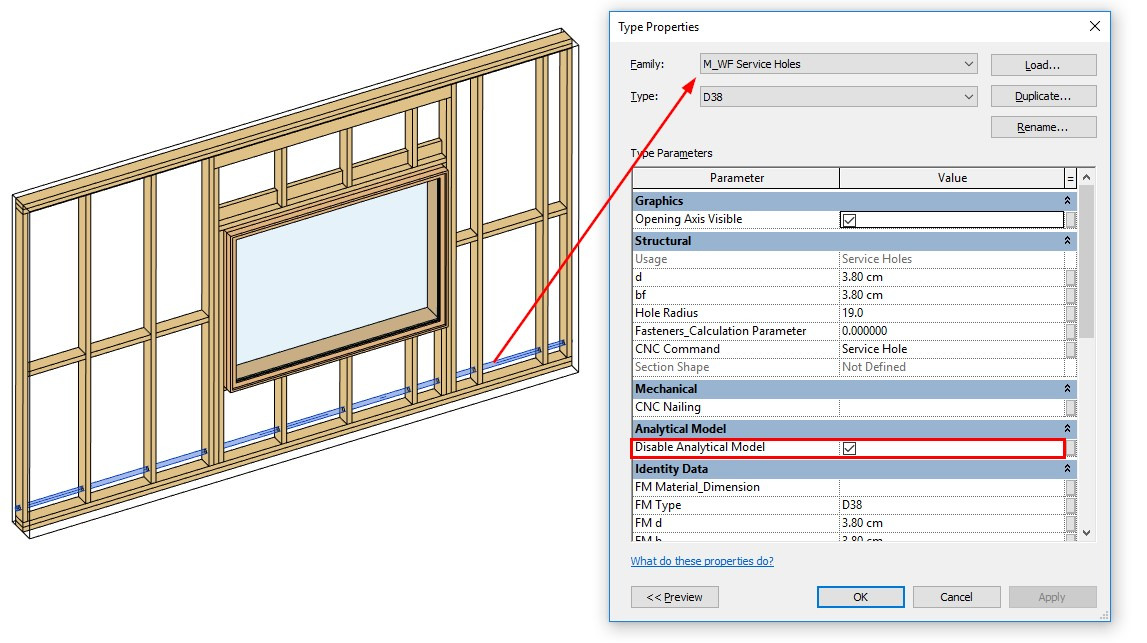

  • Gestisci automaticamente gli elementi del telaio, aggiungi fori, tasselli o ancoraggi e aggiorna gli elementi in base alle modifiche del progetto
  • Creazione rapida di file CNC per la produzione e l'etichettatura di elementi del telaio ed esportazione dei dati del telaio su macchine CNC
  • Aumenta la produttività lavorando con i tipici elementi in acciaio per sistemi di intelaiatura di solai, pareti e coperture

AISI S100-07/S2-10, North American Specification for the Design of Cold-Formed Steel Structural Members with Supplement 2. American Iron and Steel Institute, Washington, DC.
AISI S200-07, 2007. North American Standard for Cold-Formed Steel Framing – General Provisions. American Iron and Steel Institute, Washington, DC.
NASH Standard – Residential and Low-rise Steel Framing, Part 1: Design Criteria. 2010.
NASH Standard – Residential and Low-rise Steel Framing, Part 2: Design Solutions. 2010.
Building Enclosure Design Guide – Wood Frame Multi-Unit Residential Buildings. Homeowner Protection Office (HPO), Vancouver, Canada, 2011.
AISI D110-07, Cold-Formed Steel Framing Design Guide, 2nd Edition. American Iron and Steel Institute, Washington, DC.
AISI D100-08, AISI Manual, Cold-Formed Steel Design. American Iron and Steel Institute, Washington, DC.

Pinnacle CNC Machine Specifications
Metroll Manufacturer and Supplier Resources
ClarkDietrich Steel Framing Product Specifications
CEMCO Specifications

Elenco dei prodotti inclusi in Metal Framing Suite:
  • Floor+M
  • Truss+M
  • Wall+M
  • Smart Walls
  • Cut Opening
  • Floor Panel Layout
  • Roof+M
  • Sort Mark
  • Smart Connections
CONTATTACI per un PREVENTIVO PERSONALIZZATO in base alle tue esigenze!
Requisiti di sistema del Dock TOOLS4BIM

Tutti i componenti aggiuntivi Autodesk® Revit® e le soluzioni BIM sviluppati da AGACAD sono accessibili tramite TOOLS4BIM Dock, una finestra separata in Revit® che funziona come le finestre Browser di progetto / Proprietà. Questo tool manager è un modo pratico e potente per semplificare l'installazione, l'attivazione e l'utilizzo delle app Revit®.

Assicurati che il sistema su cui installi TOOLS4BIM Dock soddisfi questi requisiti:

  • Come per Autodesk® Revit® 2022, 2021, 2020

Sistemi operativi:

  • versioni a 64 bit di Windows 10 (per tutte le versioni),
  • Windows 8.1 e Windows 7 (solo per la versione 2019)

Versioni software sviluppate da AGACAD disponibili:

  • Sistemi di unità: metro e imperiale.
  • Lingua: inglese.

Sono disponibili anche altre lingue (ceco, francese, tedesco, giapponese, russo).

Compatibile con Autodesk® Revit® 2022, 2021, 2020, 2019 (su richiesta)

Versioni software supportate solo per le due versioni più recenti di Revit®.

Prodotti abbinabili consigliati per Metal Framing Suite:
Per maggiori informazioni, CONTATTACI per un PREVENTIVO PERSONALIZZATO!
