Sistemi di solai con telaio metallico e coperture piane in acciaio nei modelli Revit® BIM che riducono i costi di ingegneria, progettazione e spreco di tempo
Metal Framing FLOOR+ rende l'intelaiatura metallica dei tuoi solai facile e veloce con aggiornamenti completi del progetto in tempo reale in Revit®. Inoltre, genera viste quotate automaticamente per pannelli o segmenti del solaio, nonché distinte base e disegni esecutivi accurati. Connessioni, tagli, supporti e altri dettagli possono essere distribuiti in base a regole o tipi di connessione predefiniti. Possono quindi essere modificati o aggiornati per adattarsi alla fase di progettazione del progetto e al livello di dettaglio richiesto. La disposizione dei componenti e dei dettagli del telaio possono essere modificati e aggiornati ogni volta che il progetto subisce delle modifiche. La funzionalità di aggiornamento dinamico può apportare modifiche a tutti i telai dello stesso tipo di solaio contemporaneamente. Gli elementi del telaio possono essere facilmente contrassegnati in base alle loro proprietà e posizioni nello strato della struttura del solaio. Inoltre, le informazioni per la fabbricazione possono essere generate automaticamente con tutte le viste, gli abachi e i disegni desiderati per ogni segmento o pannello del solaio.
Compatibile con Autodesk® Revit® 2022, 2021, 2020
Automatizza l'intelaiatura metallica dei solai nei progetti Revit®.
La soluzione Metal Framing FLOOR+ è potente, flessibile e facile da usare. Ti aiuta a prendere decisioni migliori, a muoverti molto più velocemente evitando errori in ogni fase del BIM, dalla progettazione e documentazione alla fabbricazione e costruzione di segmenti.
- Genera automaticamente strutture per solai multistrato dettagliate per il tuo modello Revit utilizzando regole e modelli predefiniti o personalizzati.
- Telai 10 volte più veloci rispetto all'utilizzo dell'interfaccia standard di Revit.
- Controlla facilmente la struttura di supporto, inclusi listelli e solai; distribuisce dettagli, fori di servizio e altro ancora.
- Automatizza i layout di rivestimento.
- Revisiona liberamente il tuo modello Revit selezionando facilmente gli elementi e le proprietà che desideri modificare.
- Trova le interferenze strutturali e ingegneristiche; taglia e intelaia le aperture secondo regole predefinite.
- Esegui analisi strutturali senza uscire da Revit o esporta i tuoi telai in acciaio in un software di analisi esterno (Robot di Autodesk) in qualsiasi fase del processo di progettazione.
- Prepara facilmente disegni esecutivi e distinte di taglio, con tutte le viste richieste, in cui gli elementi vengono quotati, ordinati, etichettati, computati e calcolati nella massa.
- Esportazione opzionale su qualsiasi macchina CNC e linea di produzione CAD / CAM, come WEINMANN, Randek, ecc.
Principali Potenzialità

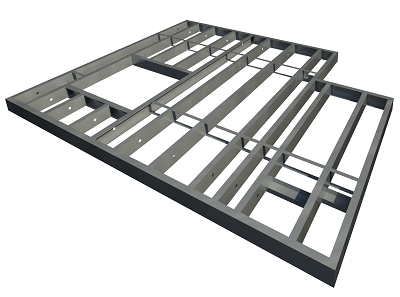

- Creazione di strutture dettagliate per solai in acciaio multistrato a scartamento ridotto per modelli Revit di qualsiasi complessità, utilizzando regole e modelli predefiniti o personalizzati.
- Telai 10 volte più veloci rispetto all'utilizzo dell'interfaccia standard di Revit.
- Controlla facilmente i telai, inclusi travetti, blocchi, controventi e listelli; aggiungere supporti, ganci, clip, fori di servizio e altro ancora.
- Automatizza i layout di rivestimento.
- Revisiona liberamente il tuo modello Revit selezionando facilmente gli elementi e le proprietà che desideri modificare.
- Trova interferenze strutturali e ingegneristiche; taglia e crea telai delle aperture secondo regole predefinite.
- Prepara facilmente disegni esecutivi e distinte di taglio, con tutte le viste richieste, in cui gli elementi vengono quotati, ordinati, etichettati, programmati e viene calcolata la massa
- Esportazione opzionale su macchine CNC (Howick, Metroll, Pinnacle, ecc.)
- Le strutture del solaio si aggiornano e si adattano in base a eventuali modifiche
- Esegui analisi strutturali senza uscire da Revit o esporta i tuoi telai metallici in un software di analisi esterno in qualsiasi fase del processo di progettazione

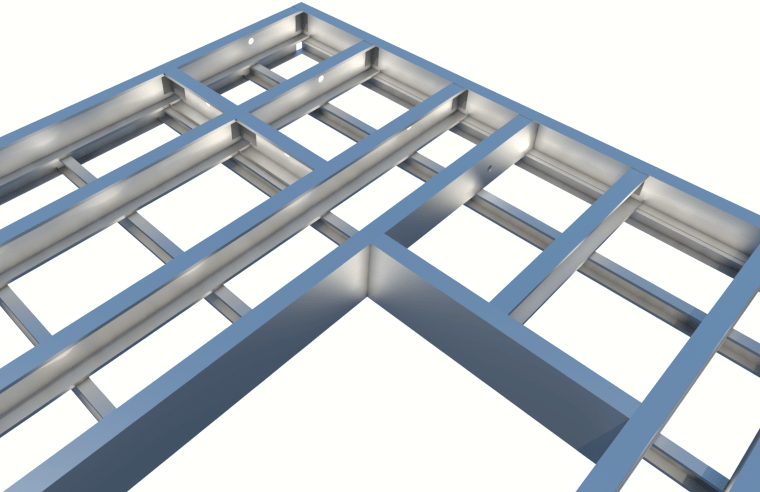

- Modellazione automatizzata degli elementi di intelaiatura metallica del solaio, inclusi travetti, cerchioni, ponti, blocchi, tasselli, listelli e altro.

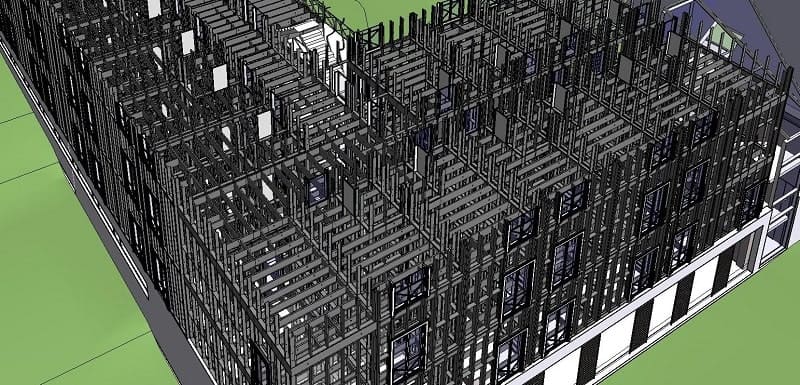

- Possibilità di cambiare scala di visualizzazione: da semplici strutture a complessi edifici a più livelli con forme irregolari del solaio.
- Tipi di telaio facilmente collegati con i tipi di solaio; può essere predisposto per solai portanti o meno.
- Struttura complessa del solaio multistrato: numero illimitato di strati.
- Trasferisci facilmente elementi del telaio tra gli stessi gruppi o piani identici in diversi livelli di edifici predefinendo quali elementi interesseranno il progettista dell'edificio:
- tutti i piani dello stesso gruppo di modelli, del gruppo di modelli di istanza o del solaio selezionato devono essere unici nell’ edificio.
- Dettagli automaticamente (clip di supporto, ganci, rinforzi, fori di servizio, ecc.) Su blocchi, travetti e travetti del bordo mediante configurazione predefinita.
- Allineamento di travetti attraverso segmenti di solaio e tra solaio e pareti.
- Rilevamento delle interferenze integrato tra oggetti strutturali e di ingegneria; aperture automatizzate del solaio e strutture flessibili attorno ad esso.
- Il telaio del solaio può essere modificato in qualsiasi momento e integrato con elementi aggiuntivi.
- I layout di rivestimento possono essere facilmente generati e divisi da perni esistenti.
- È possibile modificare ed espandere la libreria con i principali tipi di telaio del solaio.
- Ordinamento automatico, etichettatura, dimensionamento e tabulazione (inclusa la massa) di tutti i telai e layout di guaina.
- Configurazione semplice, interfaccia user-friendly con opzioni intuitive guidate dal mouse.
- Le viste e gli abachi dei disegni esecutivi vengono aggiunti automaticamente ai fogli in base al modello predefinito dall'utente.
- Tutti i modelli e le regole sono completamente personalizzabili; le configurazioni del telaio, del rivestimento e del disegno dell'officina possono essere salvate per progetti futuri e condivise tra i membri del gruppo aziendale.
- L'output CNC opzionale consente di esportare automaticamente i dati del modello nella produzione.
- Le scorciatoie consentono l'allineamento dei travetti l'uno con l'altro in una o più orditure e una facile selezione degli elementi preferiti per passare rapidamente alla loro modifica, ecc.
Sviluppato in conformità a standard e linee guida:
- AISI S100-07 / S2-10, specifica nordamericana per la progettazione di elementi strutturali in acciaio formato a freddo con supplemento 2. Istituto americano del ferro e dell'acciaio, Washington, DC.
- AISI S200-07, 2007. Standard nordamericano per strutture in acciaio stampato a freddo - Disposizioni generali. Istituto americano del ferro e dell'acciaio, Washington, DC.
- Standard NASH - Strutture in acciaio per edifici residenziali e bassi, Parte 1: Criteri di progettazione. 2010.
- Standard NASH - Strutture in acciaio per edifici residenziali e bassi, Parte 2: Soluzioni di progettazione. 2010.
- AISI D110-07, Guida alla progettazione di strutture in acciaio stampato a freddo, 2a edizione. Istituto americano del ferro e dell'acciaio, Washington, DC.
- AISI D100-08, manuale AISI, design in acciaio stampato a freddo. Istituto americano del ferro e dell'acciaio, Washington, DC.
- Specifiche della macchina CNC Pinnacle
- Risorse del produttore e del fornitore
- Metroll Specifiche del prodotto per strutture in acciaio
- ClarkDietrich Specifiche CEMCO
Ecco i principali vantaggi che genera Metal Framing FLOOR+
- Risparmia tempo e denaro: Metal Framing FLOOR+ fornisce un processo di progettazione efficiente che promuove le migliori pratiche di costruzione e consente di risparmiare denaro riducendo gli sprechi di materiale.
- Interfaccia utente facilmente gestibile. Tutto in Metal Framing FLOOR+ è a portata di mouse. Scegli ciò che deve essere modificato, e fai clic sulla funzione che è comodamente elencata nel menu di facile utilizzo. Il flusso di lavoro è stato testato da ingegneri professionisti che hanno contribuito a ottimizzare e trovare la soluzione perfetta per te.
- Disegni esecutivi in movimento: I disegni esecutivi vengono prodotti quasi nello stesso momento in cui crei la struttura del tuo primo piano. È facile creare modelli che consentono all'utente di dimenticare questo processo. Controlla se tutto va bene alla fine, regola alcune cose e sei pronto per consegnare il tuo progetto!
Progettazione dell'intelaiatura del solaio in metallo, dal modello ai disegni esecutivi.
- Metal Framing FLOOR+ è costruito per preparare il progetto di intelaiatura del solaio, dalla progettazione concettuale ai disegni esecutivi.
- Sviluppo rapido del telaio di solaio. L'utente Metal Framing FLOOR+ sarà in grado di creare rapidamente travetti e listelli semplicemente definendo gli strati nei tipi di solaio Revit®. Questo applicativo struttura i livelli del tipo di solaio in base alla configurazione predefinita.
- Tutti i principali tipi di telaio. Ci sono tutti i tipi di telai più popolari disponibili in Metal Framing FLOOR+ per il tuo comfort. Sei libero di utilizzare forme di telaio personalizzate, se necessario.

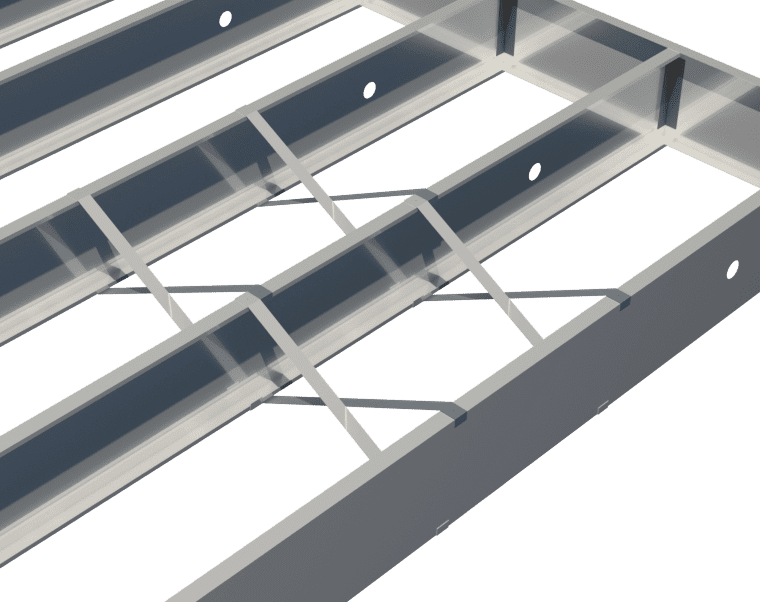

- Cinghie e bretelle in metallo disponibili. Tutti i profili possono essere modificati contemporaneamente o uno alla volta in base alle preferenze del progettista.

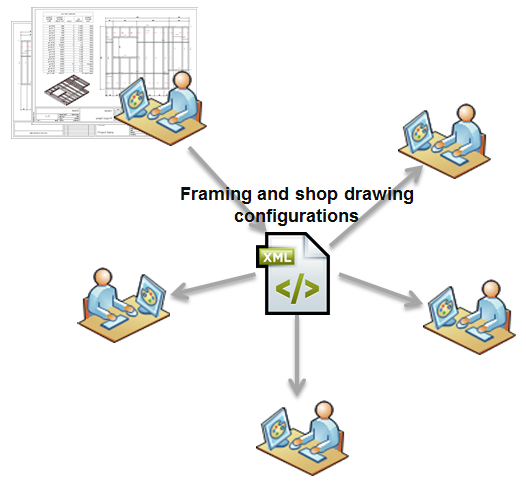

- Configura secondo i tuoi standard. Imposta e salva le tue configurazioni e standard personalizzati per diverse situazioni di telaio del solaio. La definizione delle configurazioni è molto semplice e veloce, basta passare attraverso le configurazioni dall'alto verso il basso.

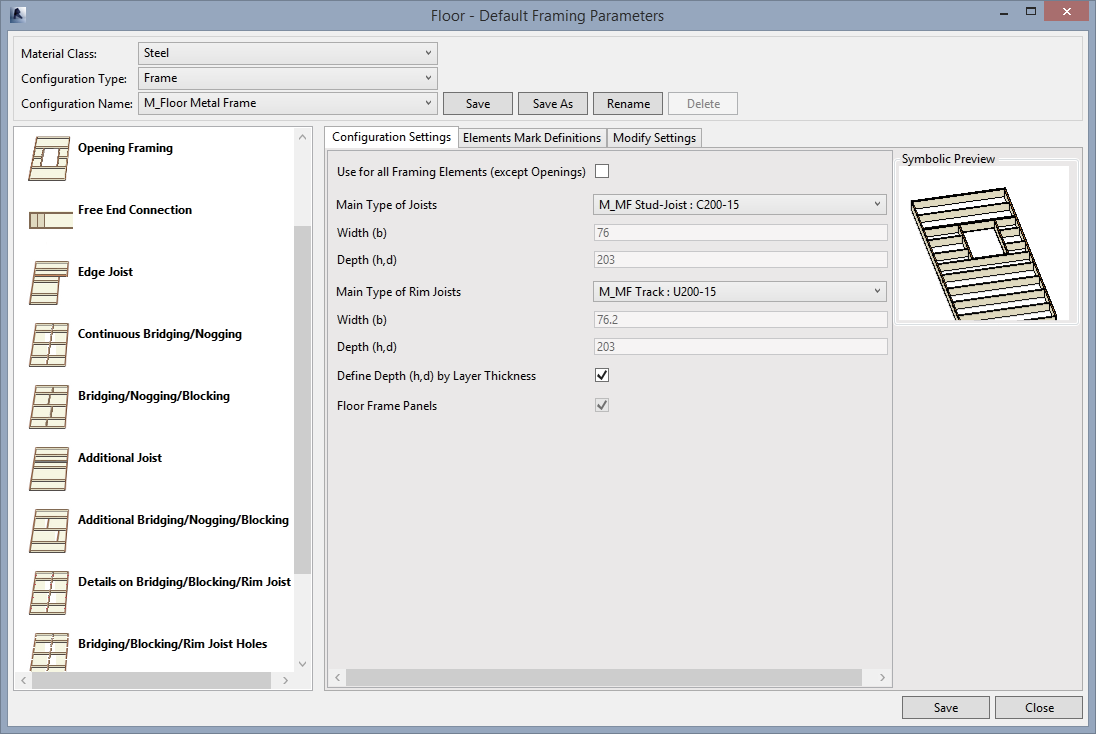

- Facile procedura di configurazione del telaio del solaio. Configurare il telaio per avere nogging, collegamenti o rinforzi in un telaio. La procedura di configurazione supporta i tipi di telaio C+C e C+U.

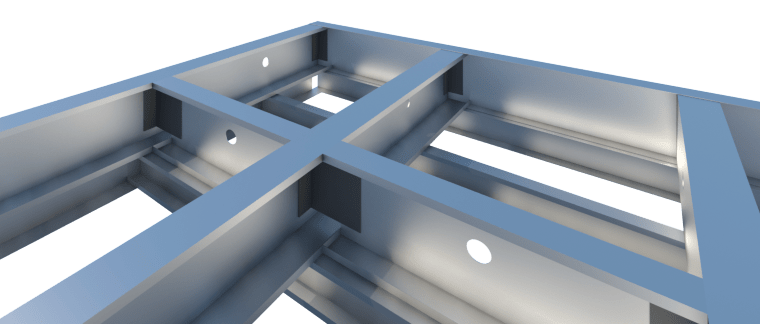

- Sono disponibili dettagli su collegamenti, blocchi e travetti del bordo. Gli utenti di Metal Framing Floor + possono inserire automaticamente clip di supporto in metallo. Le famiglie di esempio sono incluse in questa applicazione per Revit®, ma gli utenti possono utilizzare le proprie famiglie create, se necessario.

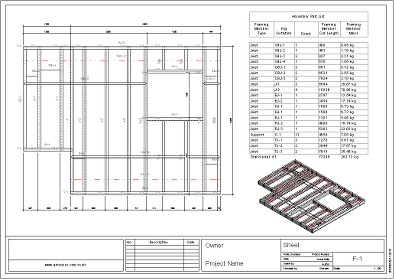

- Documentazione veloce. Metal Framing Floor+ crea disegni esecutivi in modo rapido e semplice e consente la configurazione dei modelli di disegno esecutivi. Dopo che i solai sono stati strutturati, i disegni della tua officina sono quasi pronti. Il modulo raccoglierà tutti i telai dal solaio e realizzerà un assemblaggio. Tale assemblaggio conterrà tutte le viste richieste; gli elementi verranno quotati, ordinati, etichettati e tabellati. La massa dell'elemento verrà calcolata per ogni elemento dell'assieme.
- Ordinamento e dimensionamento automatici. I telai per solai in acciaio di spessore ridotto vengono quotati, etichettati e ordinati automaticamente con un solo clic.
- Creazione automatica del foglio. Metal Framing Floor+ può posizionare viste e abachi dell'assieme sui fogli in base al modello predefinito dell'utente per tutti i pannelli del solaio.
- Facile aggiornamento della struttura creata. Selezionare la parte che si desidera modificare e premere una funzione corrispondente. L'interfaccia utente intuitiva ti guiderà attraverso il processo di modifica.
- Configurare il telaio in modo che disponga di fori per collegamenti, blocchi e travetti del bordo per il servizio.
- Possibilità di aggiungere driver di esportazione CNC (a Howick, Metroll, Pinnacle ecc.) che crea rapidamente file CNC per la produzione e l'etichettatura degli elementi del telaio.
- Le scorciatoie consentono l'allineamento dei travetti l'uno con l'altro in una o più orditure e una facile selezione degli elementi preferiti per passare rapidamente alla loro modifica, ecc.
Intelaiatura di pareti, solai e coperture metalliche in Revit (1:51 min.)
Telaio in acciaio leggero per pareti, solaio, pannelli della copertura e capriate in Revit con il modulo Metal Framing di AGACAD. È possibile utilizzare famiglie diverse per ottenere i risultati del telaio desiderati. Parti divise per ottenere guaina, pannelli o isolamento. Aggiungi automaticamente i dettagli sugli elementi utilizzando SmartConnections. Aggiungi tralicci dalla libreria o creane di nuovi. Dividi coperture e solai in pannelli e aggiungi elementi di finitura dettagliati. Aggiungi le quote automaticamente, anche ai tuoi disegni creati manualmente. Aggiungi aperture per intersecare MEP ed elementi strutturali.
►Modulo BIM per intelaiare pareti, solai e coperture in acciaio di spessore ridotto in Autodesk Revit. Distribuisci in batch connettori, tagli, supporti e altri dettagli in base a regole o tipi di connessione predefiniti. Modifica e aggiorna in tempo reale per adattarlo alla fase di progettazione del progetto e al LOD richiesto. Genera viste quotate automaticamente, distinte base accurate e disegni esecutivi. Tutto ciò garantisce una produzione di qualità e un assemblaggio accurato in loco. Lo strumento può essere applicato anche su facciate ventilate e facciate continue dettagliate.
Elenco dei moduli inclusi in Metal Framing Floor:
- Floor+M
- Truss+M
- Cut Opening
- Floor Panel Layout
- Sort Mark
Per maggiori informazioni, CONTATTACI per un PREVENTIVO PERSONALIZZATO!
