Il programma è sia in Italiano che in Inglese, a scelta dell'utente.

Classificazione e resistenza di  sezioni standard d’acciaio:

Classificazione della sezione secondo EN1993-1-1:2005 §5.5.

Valore di resistenza della sezione secondo EN1993-1-1:2005 §6.2.

Verifica di stabilità e stabilità laterale secondo EN1993-1-1:2005 §6.3

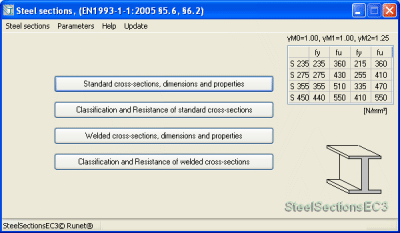

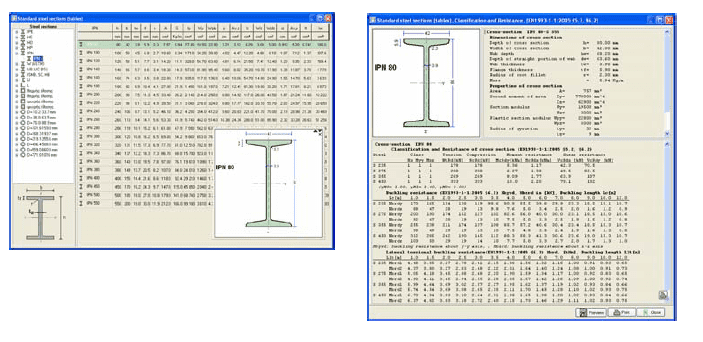

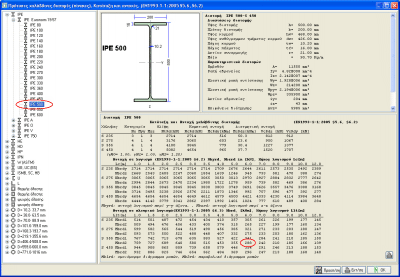

Dall’albero sulla sinistra si può selezionare il tipo di sezione, as es. IPE, HE etc. Sulla destra la tabella mostra tutte le sezioni standard di quel gruppo con le loro dimensioni e proprietà. Spostando su e giù la tabella sulla destra, il disegno della sezione è mostrato in scala (si può prendere e spostare la sezione nella finestra e renderla più grande o più piccola a piacimento con le frecce). Fare doppio click su una sezione per ottenere la relazione analitica con la classificazione, i valori di resistenza e stabilità della sezione selezionata

Sono inoltre specificate:

• Classificazione (1,2,3,4) secondo EN1993-1-1:2005 §5.5 per carichi assiali e carichi con momento flettente.
• Resistenza della sezione in compressione, flessione nell’asse y-y e z-z, e taglio secondo EN1993-1-1:2005 §6.2
• Verifica di stabilità per varie lunghezze libere d'inflessione (Lc) secondo EN1993-1-1:2005 §6.3.1
• Verifica di stabilità flesso-torsionale per varie lunghezze libere d'inflessione (L_lt) secondo EN1993-1-1:2005 §6.3.2

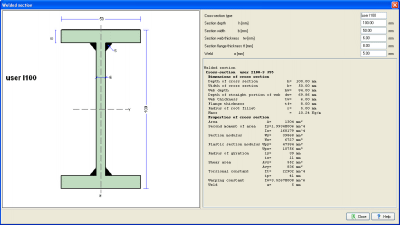

Sezioni d’acciaio saldate definite dall’utente

Tabelle con dimensioni e proprietà delle sezioni d’acciaio saldate definite dall’utente

Le proprietà delle sezioni saldate sono definite dall'utente in una apposita finestra.

Calcolo automatico delle proprietà e dei valori di resistenza e stabilità.

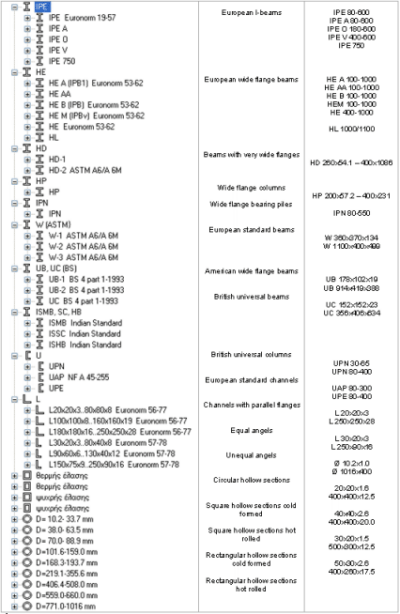

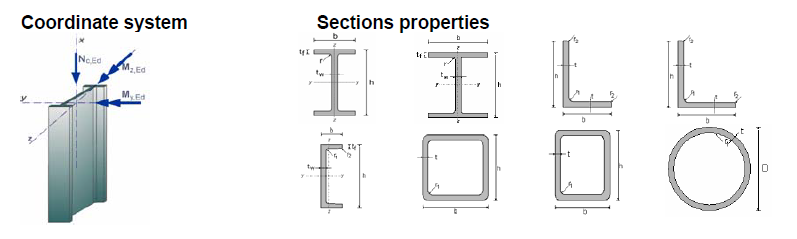

Sezioni incluse nel programma:

Proprietà parametriche della classe di acciaio.

Coefficienti di sicurezza dei materiali parametrici  γ_Μ.p

Altre funzionalità del programma:

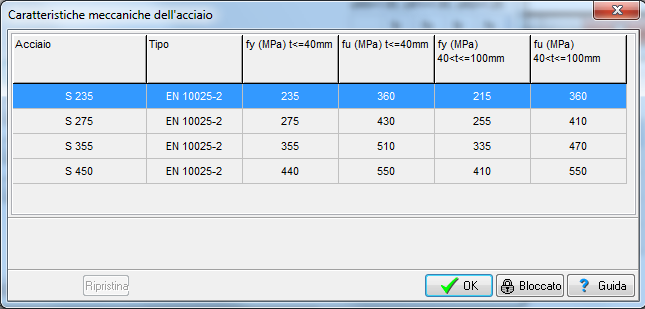

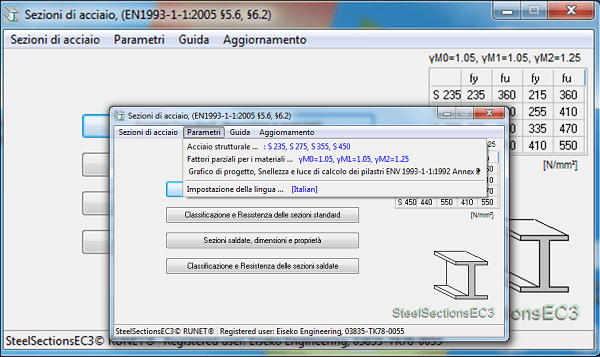

Caratteristiche dell’acciaio, modificabili dall’utente

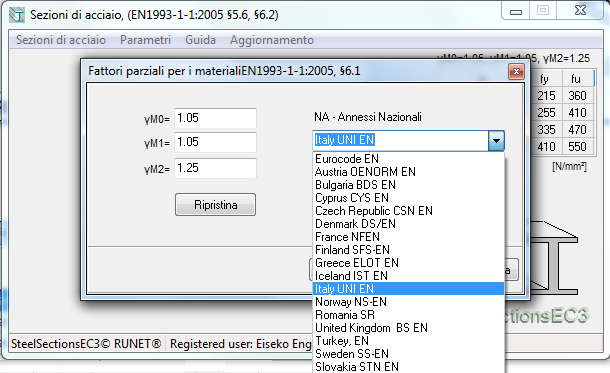

Fattori parziali dei materiali modificabili dall’utente, con la possibilità di scegliere parametri di varie Nazionalità già preinseriti

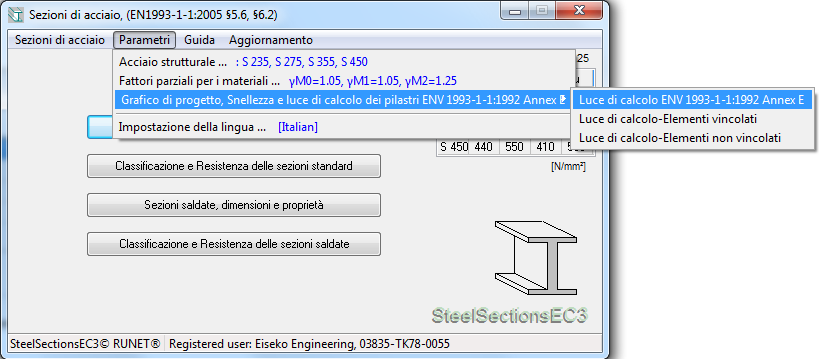

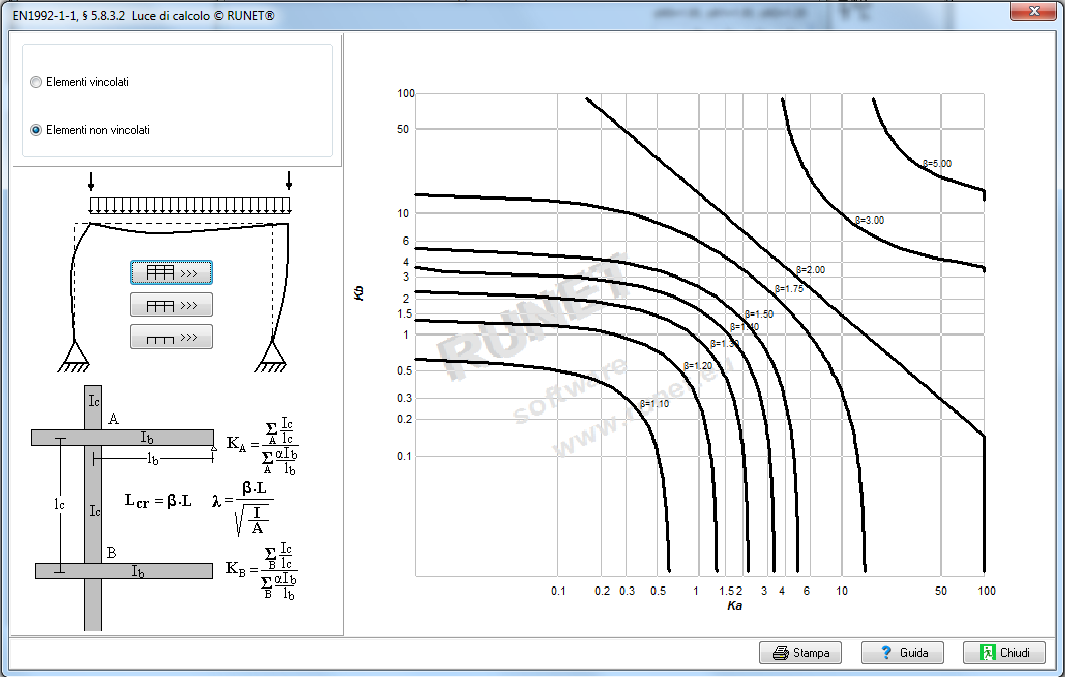

Determinazione della luce di calcolo dei pilastri secondo le seguenti schematizzazioni

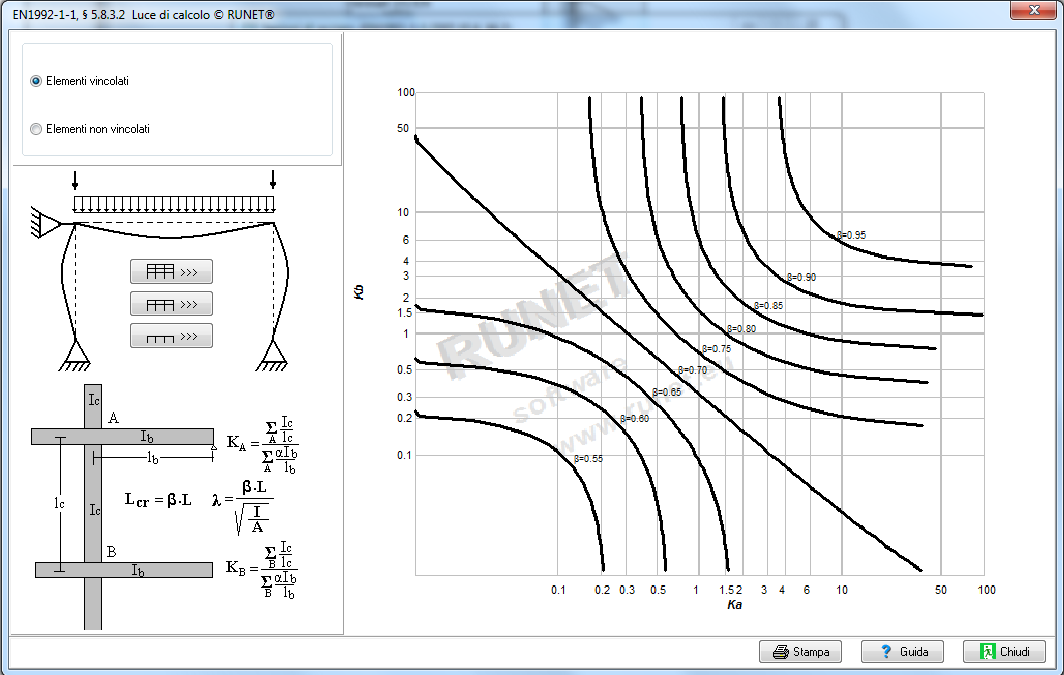

Elementi vincolati:

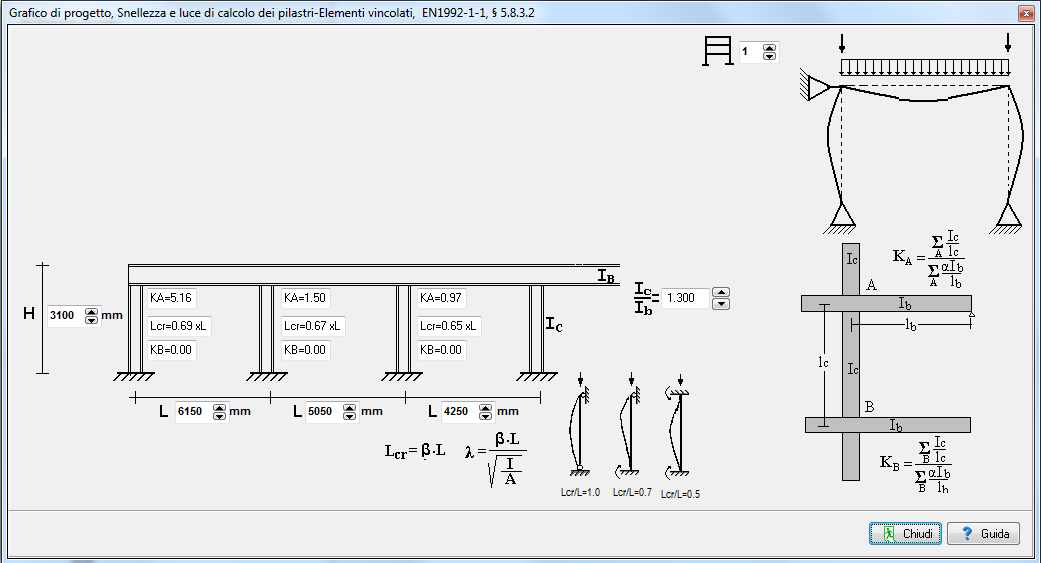

variando il numero di piani, l’altezza dei piani, le luci delle travi, il rapporto delle inerzie, il programma calcola automaticamente il β

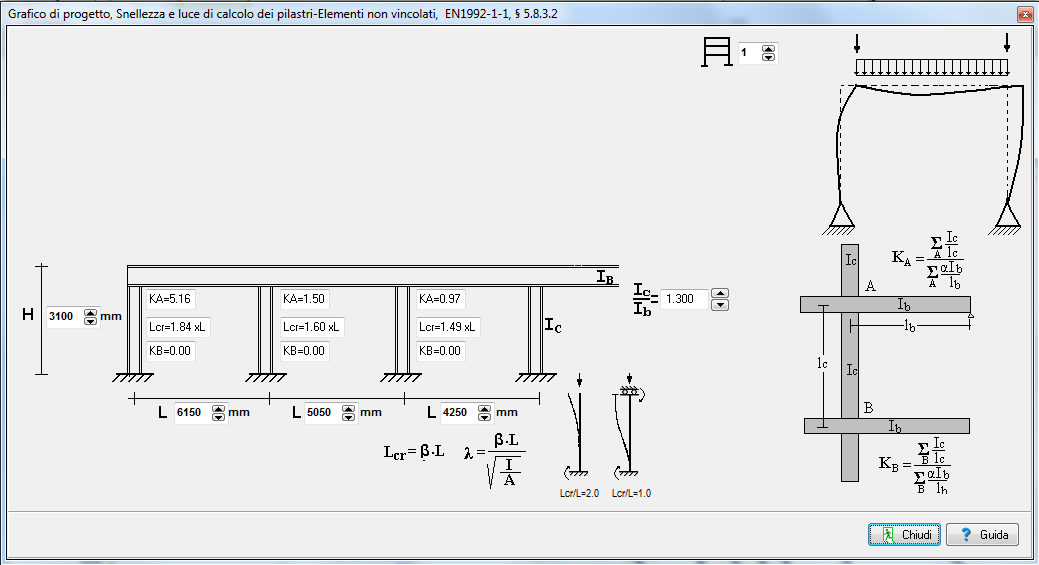

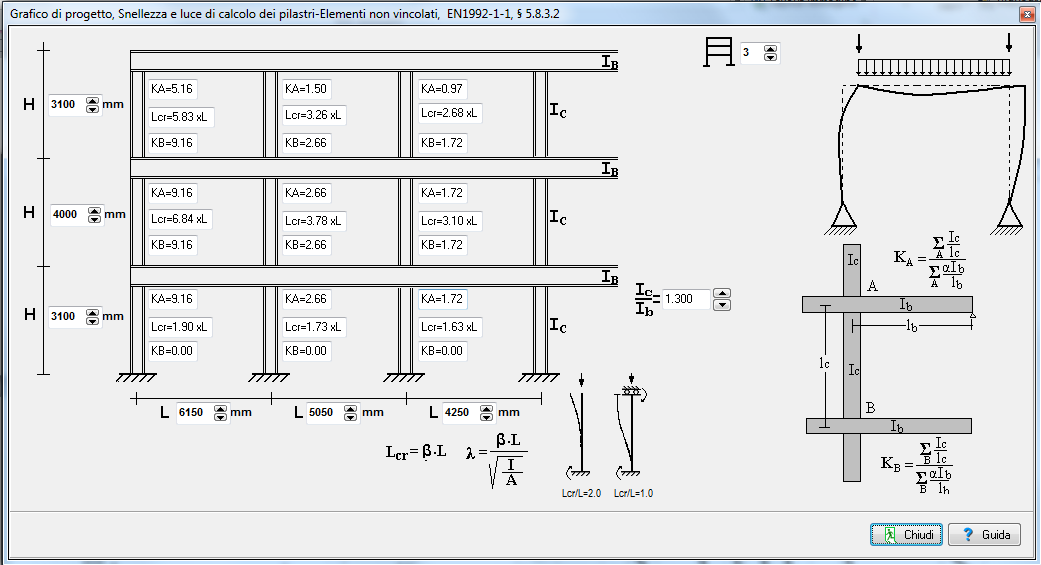

Elementi non vincolati:

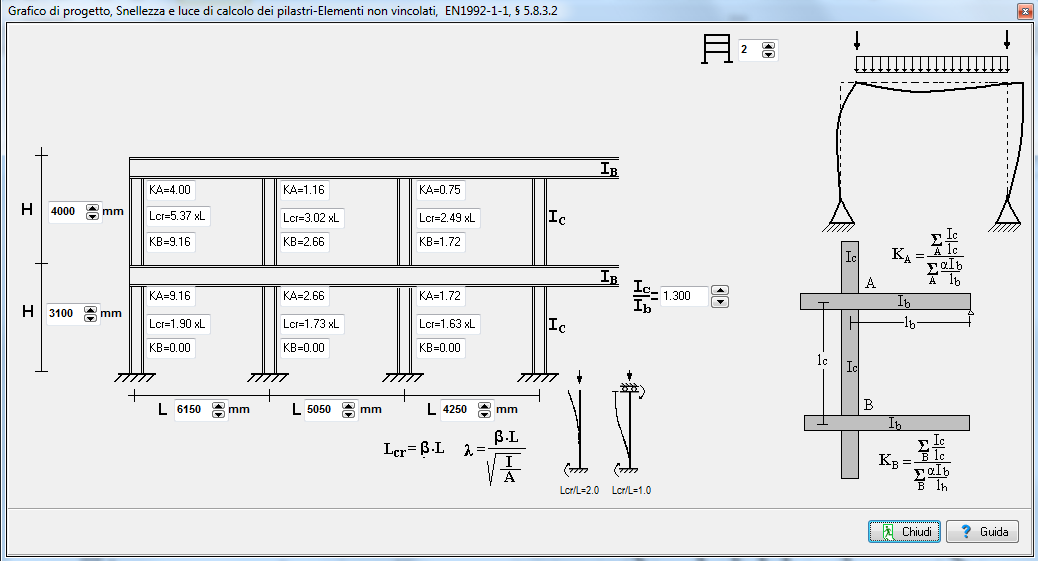

variando il numero di piani, l’altezza dei piani, le luci delle travi, il rapporto delle inerzie, il programma calcola automaticamente il β

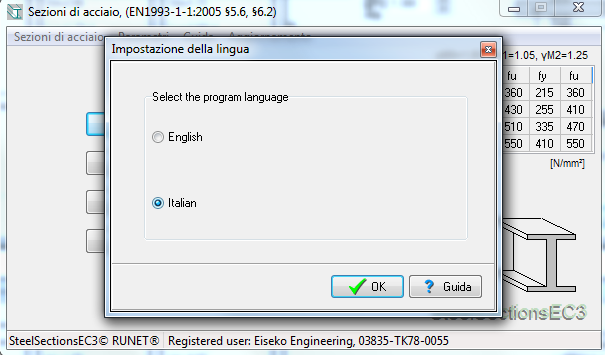

Possibilità di scelta della lingua

Esempio 1

Pilastro d’acciaio 5.20 m.
Carico assiale G = 80 kN, Carico assiale accidentale Q = 120 kN.
Acciaio S 355.
Carico assiale totale di progetto:
Ned =1.35xG+1.50xQ=1.35x80+1.50x120 = 288 kN
Lunghezze libere d'inflessione: Liy=5.20 m, Liz=5.20 m

Nella schermata principale del progetto, cliccare "Classificazione e resistenza di  sezioni standard d’acciaio"

Dal controllo ad albero sulla sinistra selezionare il tipo di sezione HEA.

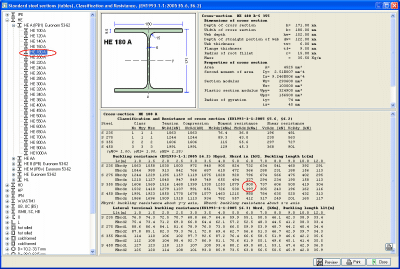

Cliccare “+” e tutte le sezioni di tipo HEA vengono visualizzate.
Per classe d’acciaio S 355 e lunghezza libera d'inflessione 5.20 m (valori della Tabella tra 5.0 m e 6.0m), verificare che Nbyrd e Nbzrd (verifica a stabilità in compressione sugli assi y-y e z-z) siano maggiori del carico di progetto nel pilastro Ned=288 kN.
La sezione ΗΕ 180 Α è verificata.

Per lunghezza libera d'inflessione 6.0m>5.20m, la sezione ha verifica a stabilità in compressione Nbyrd = 900 kN > 288 kN e Nbzrd = 397 kN >288 kN.

Esempio 2

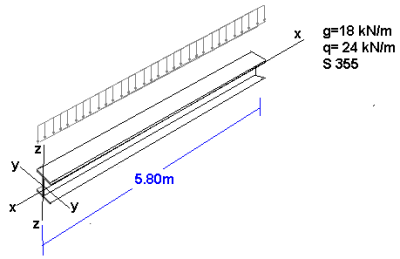

Trave 5.80 m con carichi.

Carichi Permanenti g = 18 kN/m.

Carichi accidentali q = 24 kN/m.

Acciaio S 355.

Carico di progetto:

qed = 1.35x18.0+1.50x24.0 = 60.30 kN/m

Momento flettente di progetto massimo:

My,ed =  60.30x5.80²/8 = 253.6 kNm

Forza a taglio di progetto massima:

Vz,ed = 60.30x5.80/2 = 174.9 kN

Nella schermata principale del progetto, cliccare "Classificazione e resistenza di  sezioni standard d’acciaio"

Dal controllo ad albero sulla sinistra selezionare il tipo di sezione IPE.

Cliccare “+” e tutte le sezioni di tipo IPE vengono visualizzate.

Per classe d’acciaio S 355 e lunghezza libera d'inflessione L_Lt=5.80 m (Tabella 6.0m), verificare che Μbrd2 (diagramma del momento flettente parabolico) sia maggiore del momento flettente massimo agente sulla trave My,ed = 253.6 kNm.

La sezione IPE 500 è verificata.

Per lunghezza libera d'inflessione 6.0m>5.80 m, ha resistenza di momento flettente dovuta a stabilità laterale Μbrd2 = 288 kNm>253.6 kNm

Dalla Tabella mostrata in precedenza si può verificare la resistenza a taglio e a flessione.

Resistenza a taglio Vc,rdz = 1227 kN, Resistenza a flessione Mc,rdy = 779 kNm.

Tabelle di progetto per Sezioni Strutturali in Acciaio (Eurocodice 3, EN1993-1-1:2005)

Tabelle con tutte le sezioni internazionali, con le loro dimensioni, proprietà, classificazione, resistenza e verifica di stabilità secondo l’Eurocodice 3, EN1993-1-1:2005. Le tabelle sono estese alle sezioni saldate con dimensioni definite dall’utente.

Classificazione e resistenza di  sezioni standard d’acciaio

Classificazione della sezione secondo EN1993-1-1:2005 §5.5.

Valore di resistenza della sezione secondo EN1993-1-1:2005 §6.2.

Verifica di stabilità e stabilità laterale secondo EN1993-1-1:2005 §6.3

• Classificazione (1,2,3,4) secondo EN1993-1-1:2005 §5.5 per carichi assiali e carichi con momento flettente.
• Resistenza della sezione in compressione, flessione nell’asse y-y e z-z, e taglio secondo EN1993-1-1:2005 §6.2
• Verifica di stabilità per varie lunghezze libere d'inflessione (Lc) secondo EN1993-1-1:2005 §6.3.1
• Verifica di stabilità flesso-torsionale per varie lunghezze libere d'inflessione (L_lt) secondo EN1993-1-1:2005 §6.3.2

Il progetto di elementi in acciaio può essere eseguito con l’analisi elastica o plastica a seconda della classe della sezione.

Il progetto di sezioni di classe 1 e 2 è basato sulla resistenza plastica, il progetto di sezioni di classe 3 è basato sulla resistenza elastica e il progetto di sezioni di classe 4 è basato sulla resistenza elastica e sulle effettive proprietà della sezione.

La classificazione delle sezioni in classi 1, 2, 3 e 4 dipende dal rapporto dello spessore / larghezza della parte di sezione che è in compressione secondo le tabelle 5.2 dell’ΕΝ 1993-1-1:2005.
