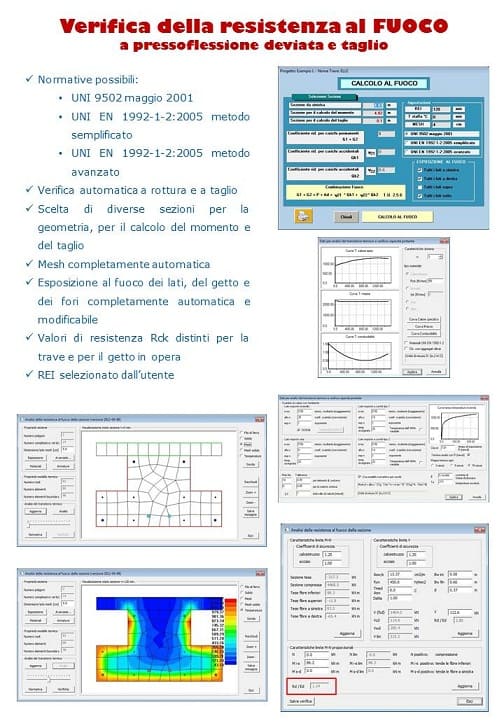

Verifica della resistenza al FUOCO a pressoflessione deviata e taglio

Il modulo opzionale per la verifica al fuoco è integrato in tutti i programmi Eiseko, può essere attivato su richiesta, ed esegue la verifica di una sezione qualsiasi per una trave precedentemente calcolata a freddo da cui acquisisce automaticamente tutte le caratteristiche geometriche, dei materiali e delle armature già inserite per il calcolo in esercizio.

SCARICA LE APPENDICI NAZIONALI DEGLI EUROCODICI

Normative possibili:

  • UNI 9502 maggio 2001
  • UNI EN 1992-1-2:2019 metodo semplificato
  • UNI EN 1992-1-2:2019 metodo avanzato

Il programma propone in automatico l'esposizione al fuoco dei lati, del getto e dei fori, che poi l'utente può modificare. In pochi secondi è possibile ottenere tutti i risultati.

CARATTERISTICHE DEL MODULO

  • Esposizione al fuoco automatica e modificabile
  • Mesh completamente automatica
  • Analisi in qualsiasi sezione
  • Verifica automatica a rottura e a taglio
  • Scelta di diverse sezioni per la geometria, per il calcolo del momento e del taglio.
  • Valori di resistenza Rck distinti per la trave e per il getto in opera.
  • REI selezionato dall’utente.

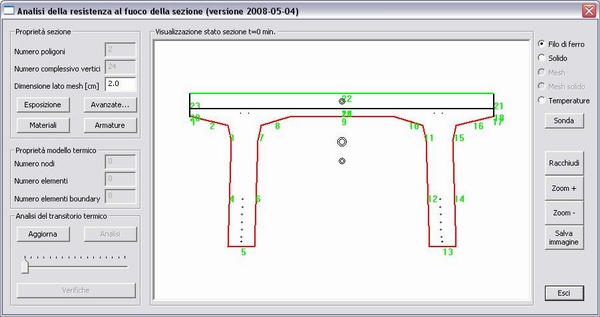

Il programma propone in automatico i lati esposti comunque modificabili dall’utente. I fori sono indicati come cavità, i lati inferiori esposti al fuoco, i laterali come non esposti.

esposizione lati automatica

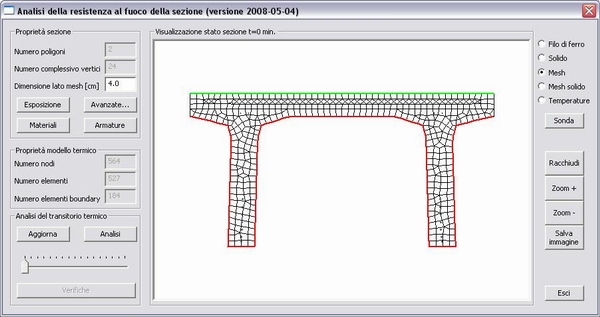

La meshatura è automatica (dimensione mesh consigliata 4 cm).

mesh automatica

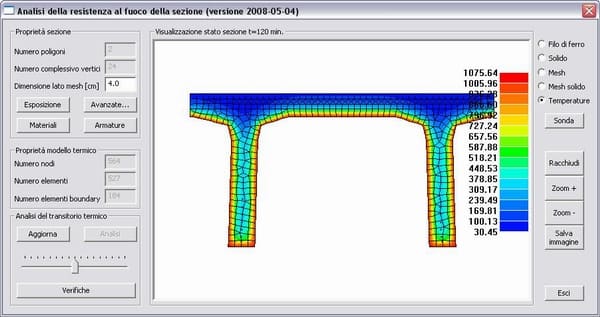

Analisi automatica per il REI selezionato dall’utente. E possibile, spostando l'indicatore del tempo, avere le temperature in ogni punto in ogni momento fino al REI massimo. Posizionando il mouse su un punto specifico è possibile visualizzare dinamicamente la temperatura in quel punto.

analisi termica

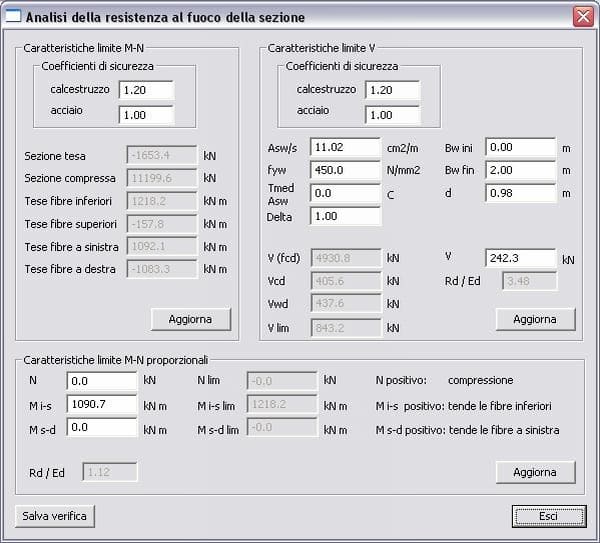

Verifica automatica a rottura e a taglio.

verifica rottura e taglio

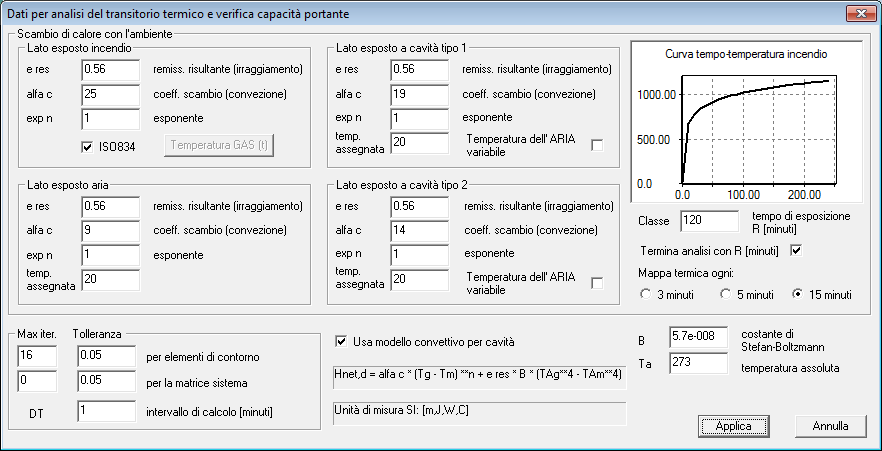

Scambio di calore

I parametri termici che governano lo scambio di calore sono modificabili.

Scambio di calore - verifica al fuoco strutture precompresse

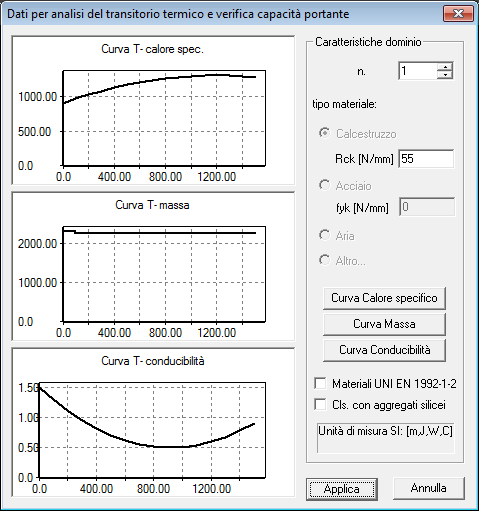

Materiali

E' possibile definire le caratteristiche termiche dei materiali.

Scambio di calore - verifica al fuoco strutture precompresse

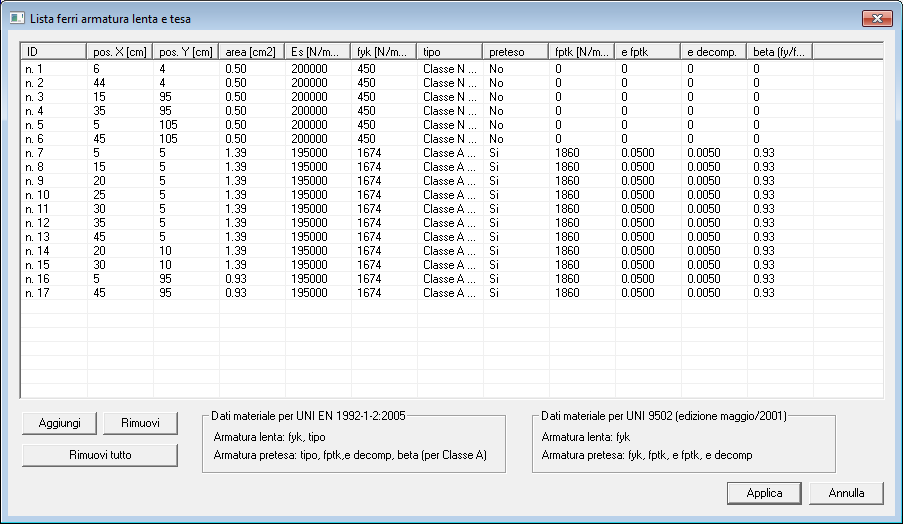

Armature

E' possibile modificare i dati delle armature lente e precompresse.

Scambio di calore - verifica al fuoco strutture precompresse





E' possibile scegliere se integrare la verifica al fuoco nel proprio pacchetto di programmi o no, in modo da avere il pacchetto più adatto alle proprie esigenze. Una volta aggiunta nel pacchetto, la verifica al fuoco è integrata in tutti i programmi Eiseko.

Contattaci per maggiori informazioni

verifica al fuoco di strutture precompresse e in armatura lenta

Il programma PREF è una suite di moduli per il calcolo delle travi precompresse che viene distribuita in abbonamento annuale. L'abbonamento può essere personalizzato e include l'uso dei programmi, l'assistenza tecnica e tutti gli aggiornamenti che verranno prodotti.

I programmi hanno protezione hardware USB.

In alto a destra in questo sito, cliccare su LOGIN, accedere con le credenziali fornite (oppure richiederle all'assistenza - non è possibile crearle), andare nel menù Download-Aggiornamenti.

Appare l'elenco degli aggiornamenti disponibili.

Non è necessario scaricare le librerie, gli aggiornamenti le includono, servono solo per casi di assitenza.

La chiave hardware rotta viene sostituita. Contattare l'assistenza per organizzare la restituzione e per tutti i dettagli (in genere viene spedita una nuova chiave e contestualmente alla consegna viene ritirata la chiave rotta).

Effettuare il login in questo sito. Andare nell'area Download-Aggiornamenti. Cercare errore 7-Memoria esaurita e viene visualizzato il file da scaricare con tutte le istruzioni.

Nella finestra SETTAGGI della finestra iniziale si può impostare il tiro del banco trefoli.

TRAVI RTL CALCOLO TRAVI PRECOMPRESSE

Qua premere MODIFICA

TRAVI RTL CALCOLO TRAVI PRECOMPRESSE - impostazione del tiro massimo per il banco di tiro

Qua selezionare la scheda IMPOSTAZIONI TIRO

TRAVI RTL CALCOLO TRAVI PRECOMPRESSE - impostazione del tiro massimo per il banco di tiro

Quindi premere il pulsante arancione  SETTAGGI DEFAULT

TRAVI RTL CALCOLO TRAVI PRECOMPRESSE - impostazione del tiro massimo per il banco di tiro

Il programma RTL dà un messaggio di errore se il tiro trefoli complessivo supera i limiti imposti in “Impostazioni Tiro”.
Se si hanno a disposizione i valori del prefabbricatore si possono impostare quelli, la quota di riferimento Q.R. è spiegata, basta premere il pulsante "Vedi immagine", in alto a destra, e si ottiene questa finestra descrittiva.

TRAVI RTL CALCOLO TRAVI PRECOMPRESSE - impostazione del tiro massimo per il banco di tiro

I prefabbricatori hanno il progetto delle testate di tiro dei loro banchi di casseri.
Le testate sono delle strutture vere e proprie in calcestruzzo od acciaio a cui vanno appoggiati i martinetti durante la tesatura e a cui vanno fissati i trefoli prima di effettuare il getto delle travi nei casseri. Le testate devono reggere il tiro complessivo fino all’atto del taglio o del rilascio dei trefoli.
Il progettista delle testate le ha dimensionate in funzione di un tiro massimo dei trefoli variabile in altezza riferito ad una quota che stabilisce lui, che in genere è il piede dei contrafforti.

Si riporta uno schema indicativo.

TRAVI RTL CALCOLO TRAVI PRECOMPRESSE - impostazione del tiro massimo per il banco di tiro

Se non si hanno i valori del prefabbricatore si possono impostare dei valori a caso sufficientemente alti, per esempio Dist. Da Q.R. = 200 cm e Tiro = 1000 ton.

Si procede con: Elimina tutto, si impostano i valori e poi si procede con Aggiungi, Elimina Riga.

Si riporta un  esempio

TRAVI RTL CALCOLO TRAVI PRECOMPRESSE - impostazione del tiro massimo per il banco di tiro
