WOOD FRAMING: software per una precisione totale di telai e costruzioni in legno con Revit®

Per strutture, dettagli, documentazione e costruzione

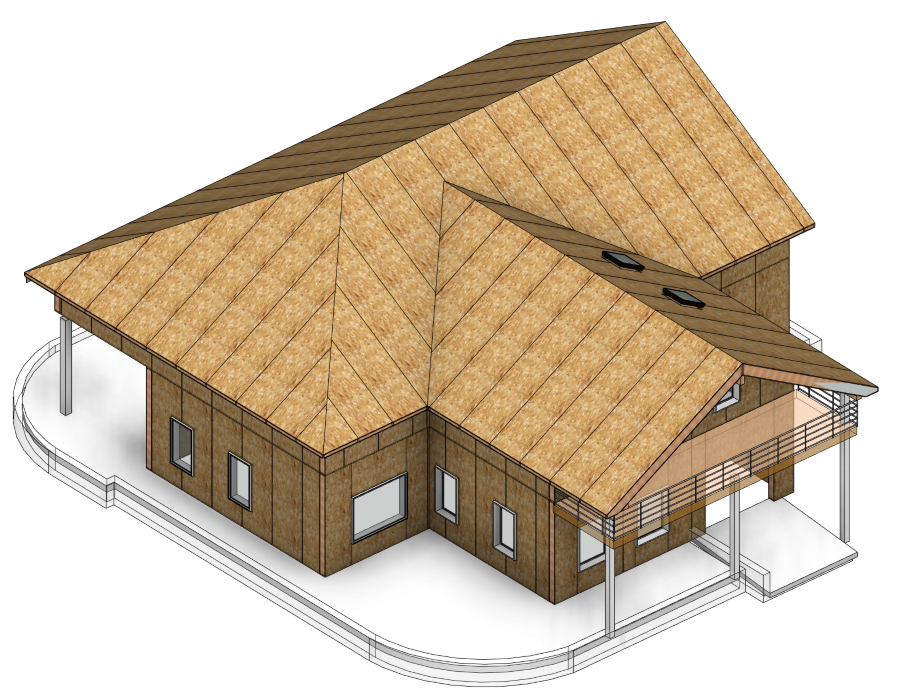

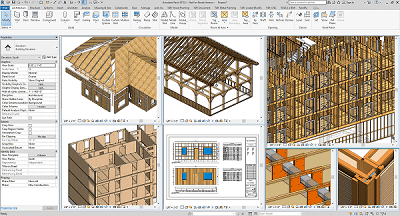

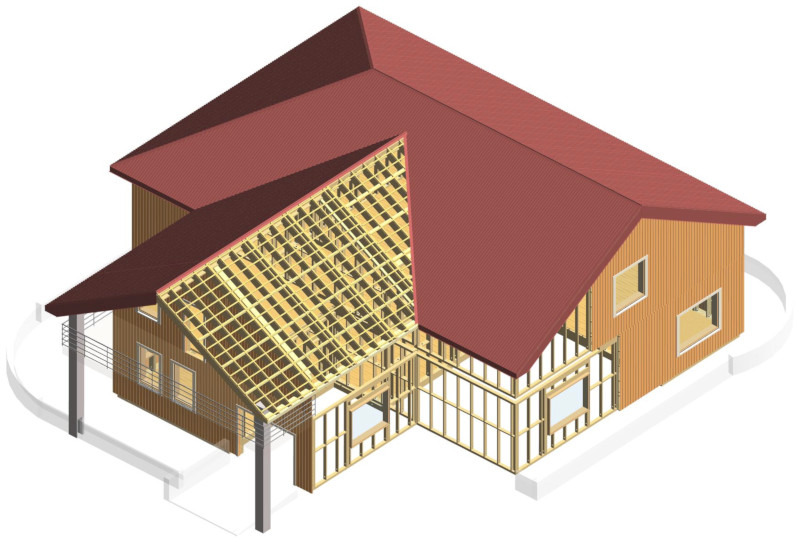

Wood Framing SUITE di AGACAD è un pacchetto software BIM potente e flessibile per la progettazione di pareti, solai e coperture con struttura in legno. Ciò include soluzioni con telai specifici per edifici progettati con pannelli isolanti strutturali (SIP), legno lamellare a strati incrociati (CLT) o legno massiccio (OAK). L'automazione avanzata, aiuta i professionisti BIM a fare le scelte ottimali, a muoversi più velocemente evitando errori in ogni fase, dalla progettazione e documentazione, alla fabbricazione e costruzione. E' facile aggiungere, modificare o contrassegnare rapidamente nelle partite, solo gli elementi o i parametri giusti, distribuire dettagli di bullonerie e dispositivi di fissaggio, gestire aperture e connessioni e trovare le interferenze. I telai si aggiornano e si adattano dinamicamente se vengono apportate modifiche, assicurando tavole e distinte di taglio accurate.

Compatibile con Autodesk® Revit® 2022, 2021, 2020



CARATTERISTICHE DEL MODULO

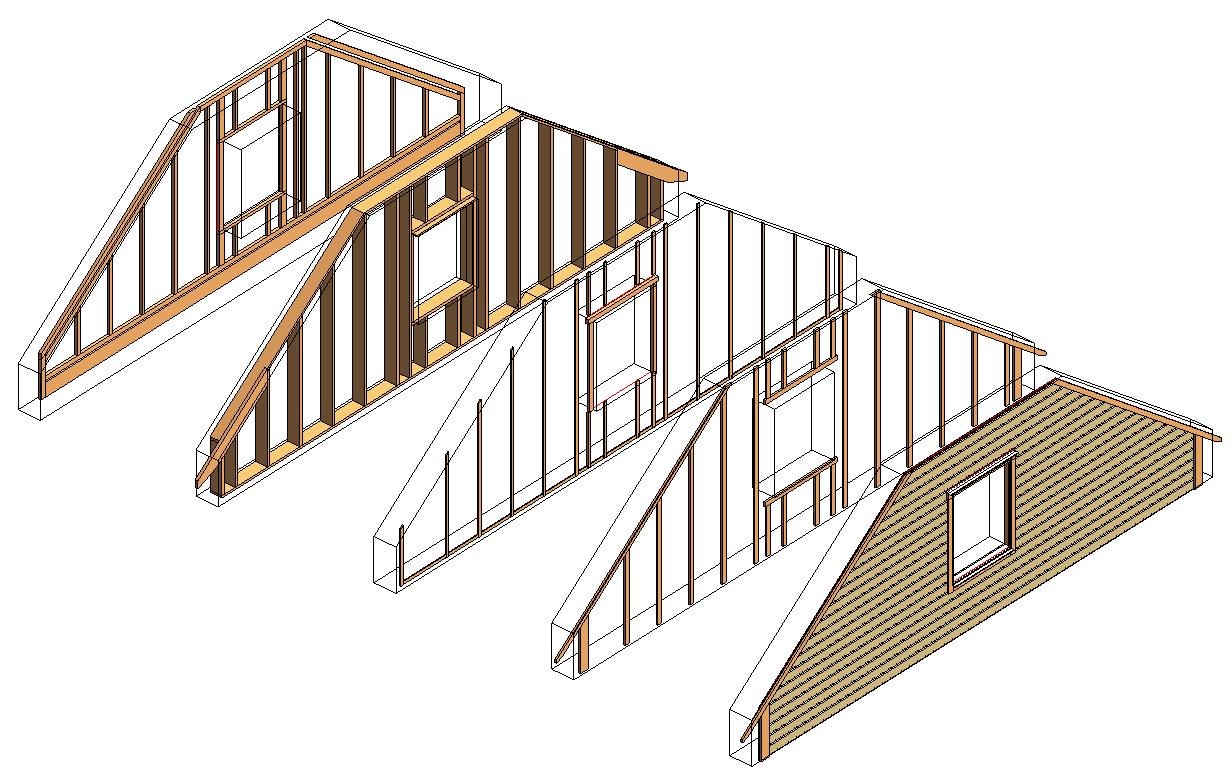

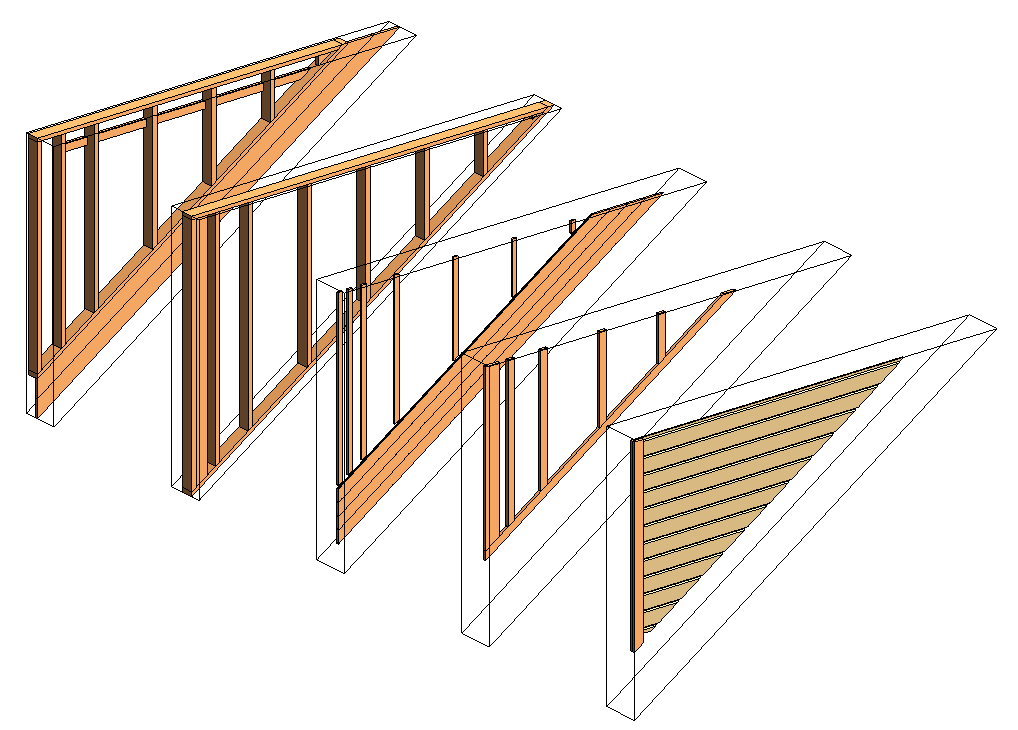

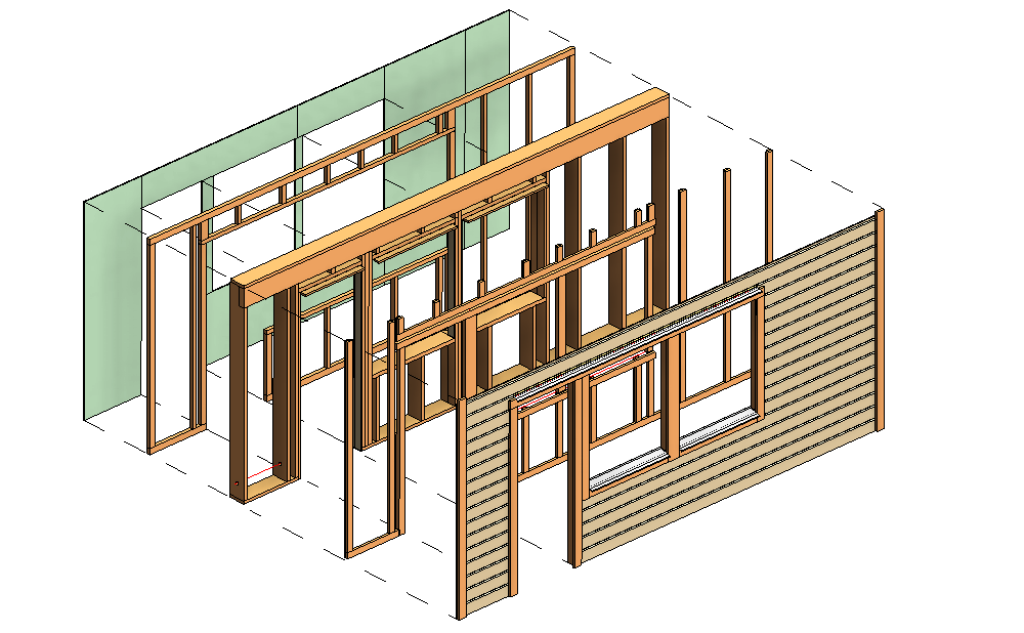

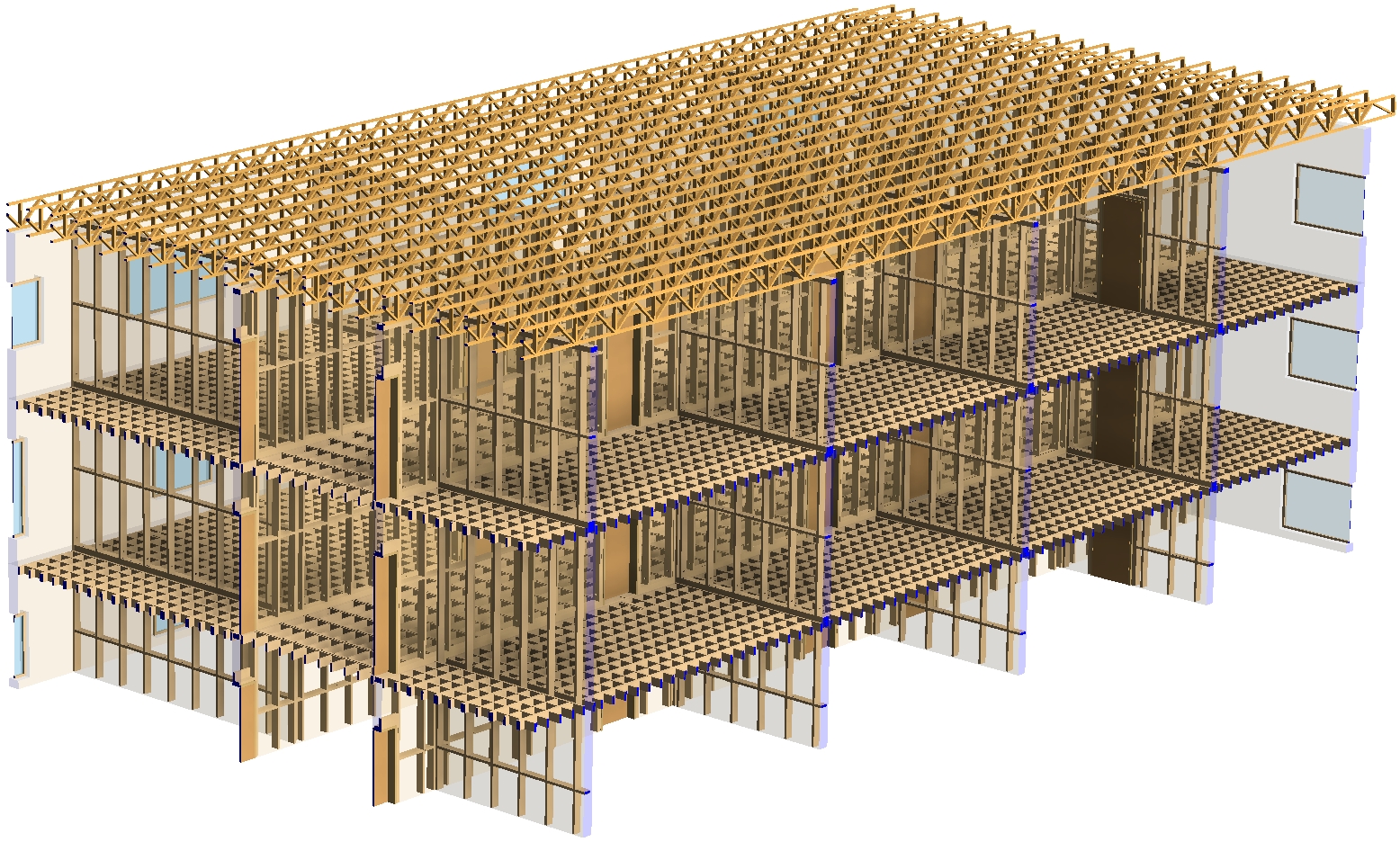

  • Telaio multistrato flessibile, per qualsiasi configurazione di edificio.

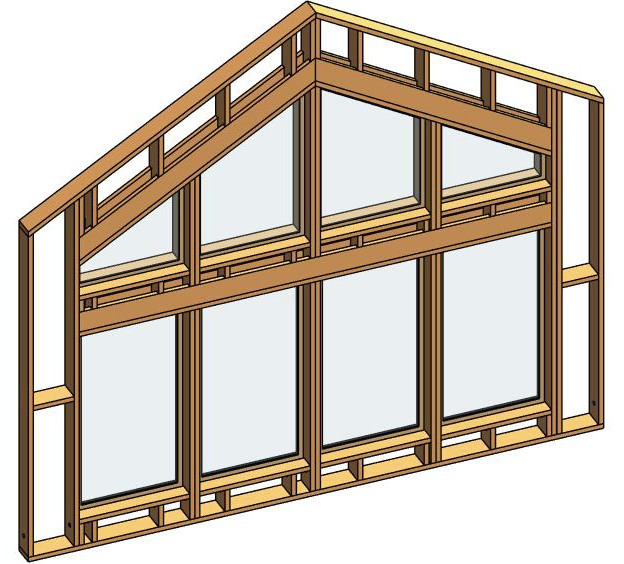

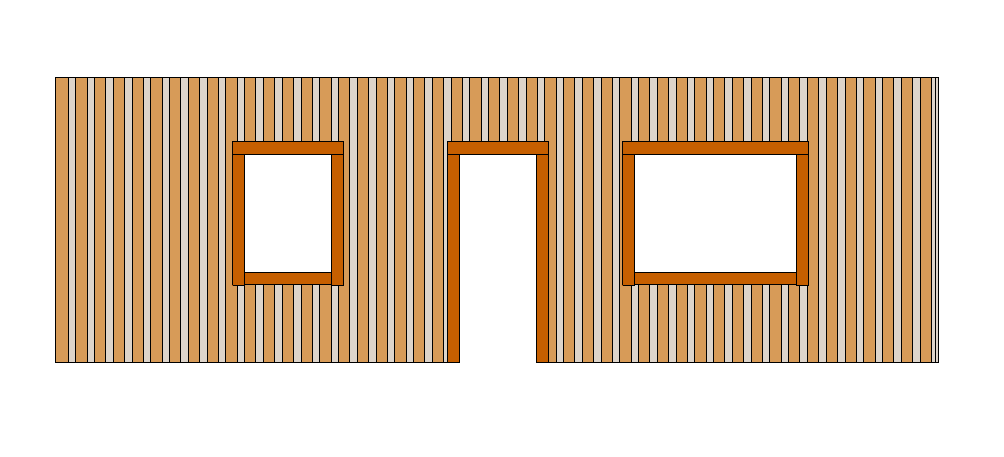

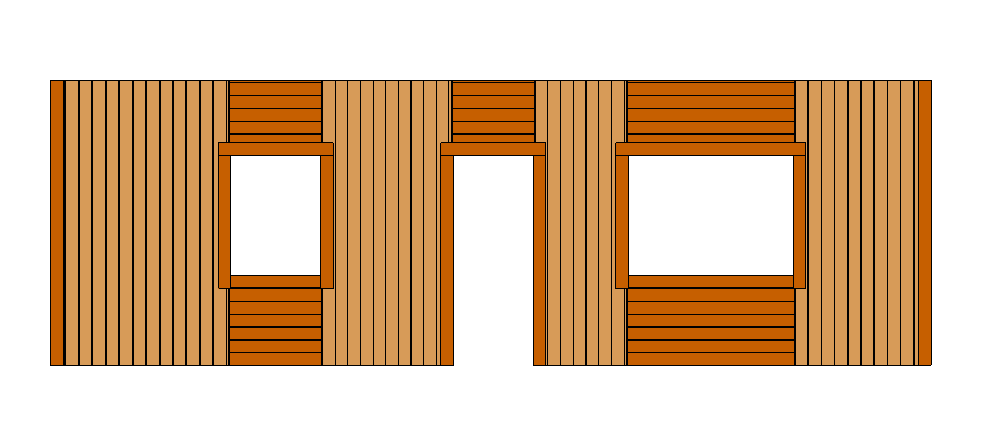

  • Facile personalizzazione delle aperture dell'orditura: computi, soglie, controtelai montanti, incluse le aperture unite.

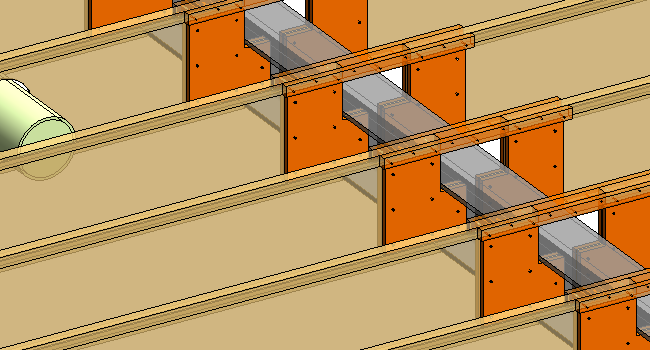

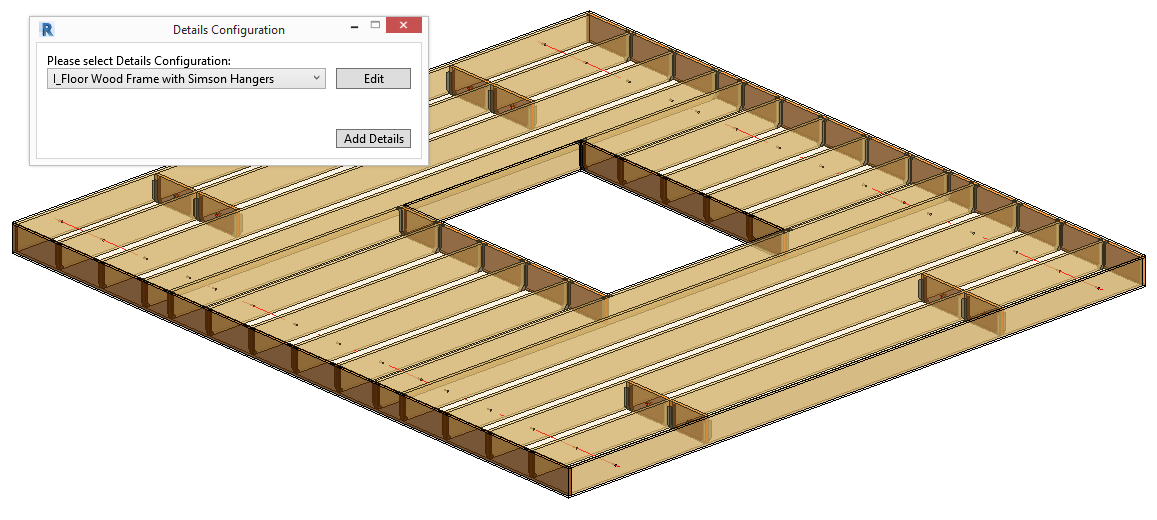

  • Distribuzione automatica dei dispositivi di fissaggio

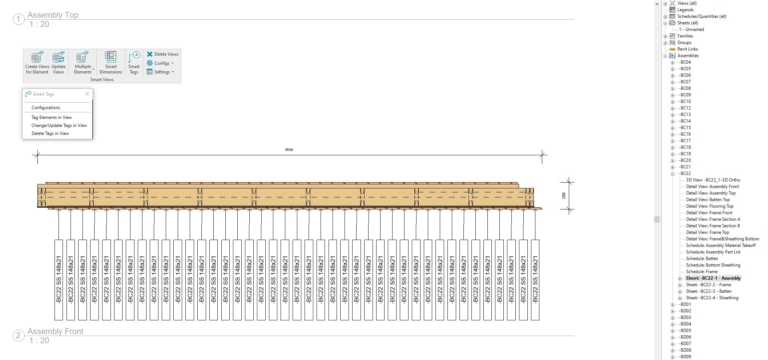

  • Tavole e distinte di taglio: dimensioni, programmi, prelievi di materiali, fogli.
  • Produzione CNC: esportazione su qualsiasi macchina CNC e linea di produzione CAD / CAM.

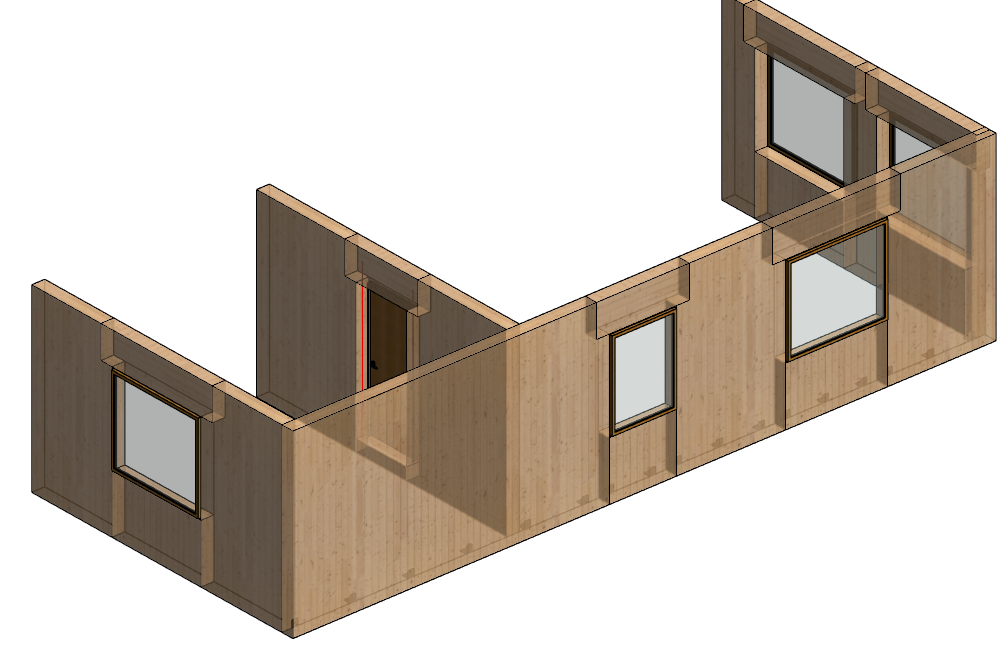

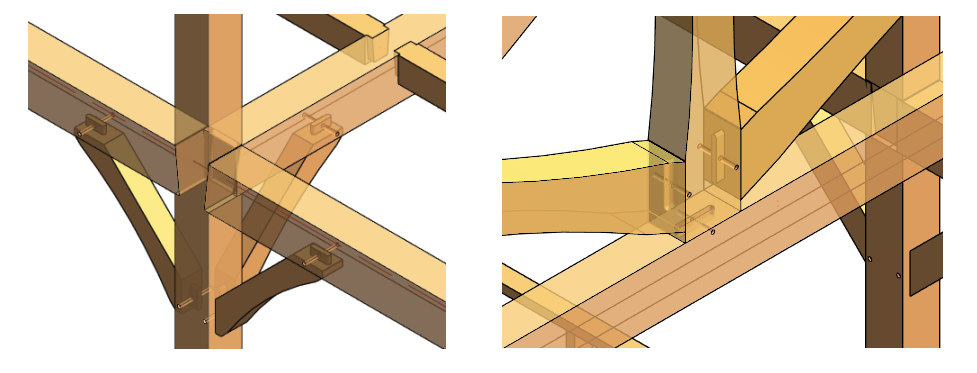

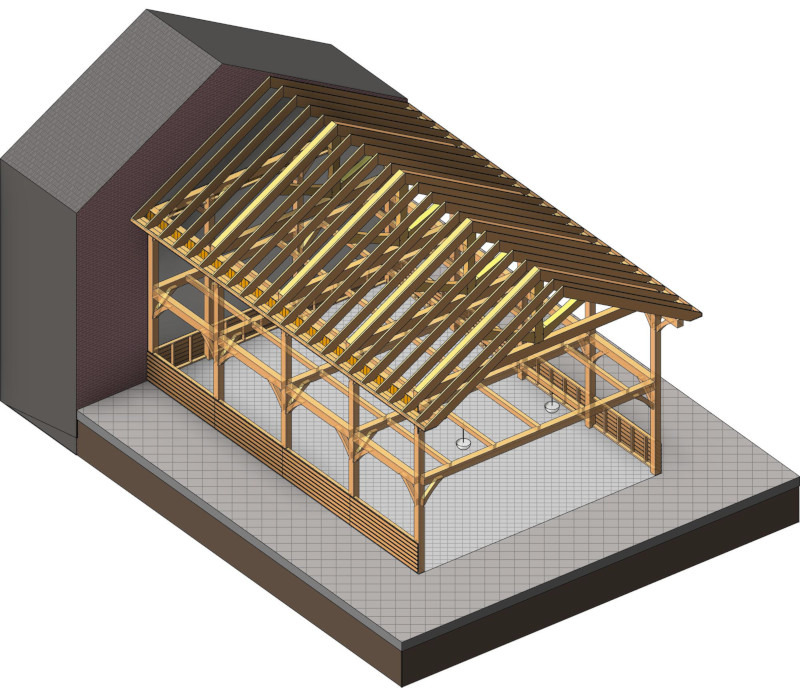

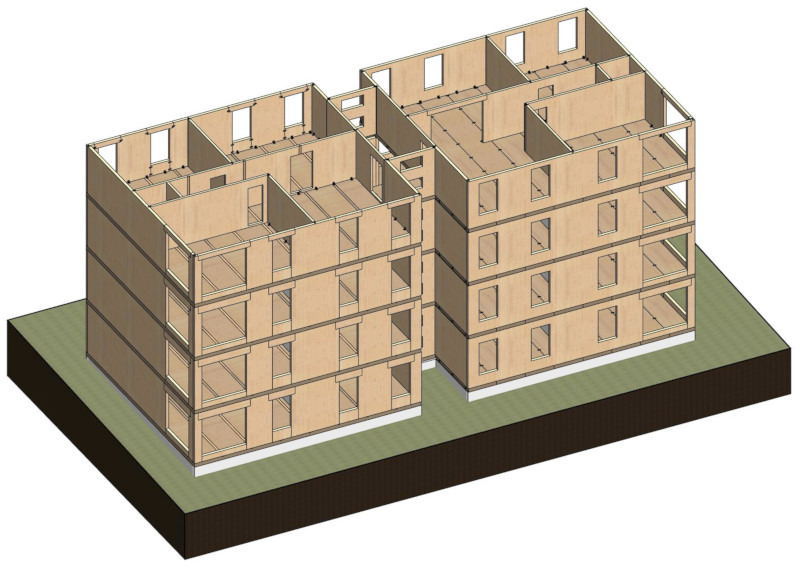

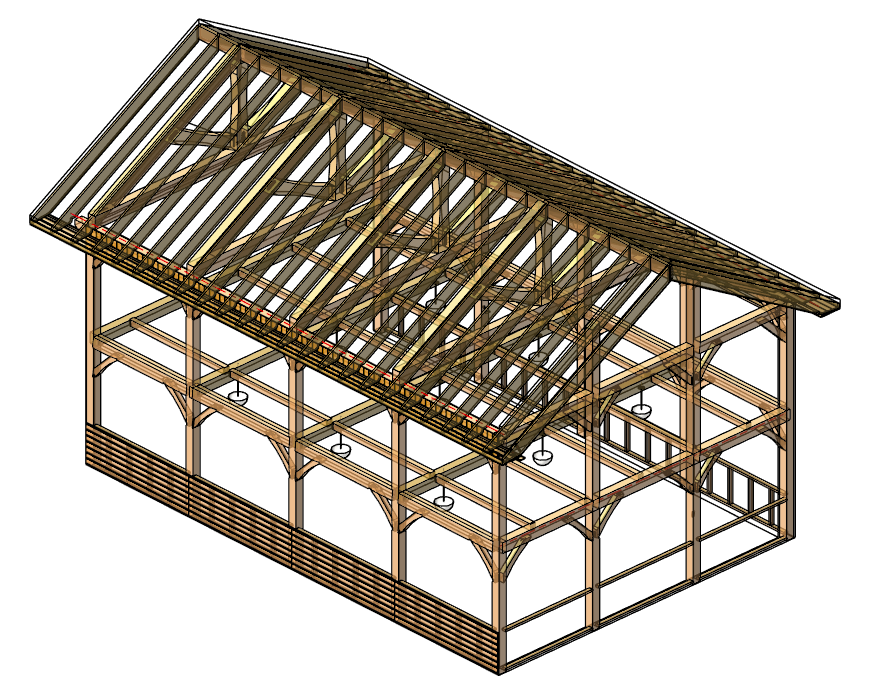

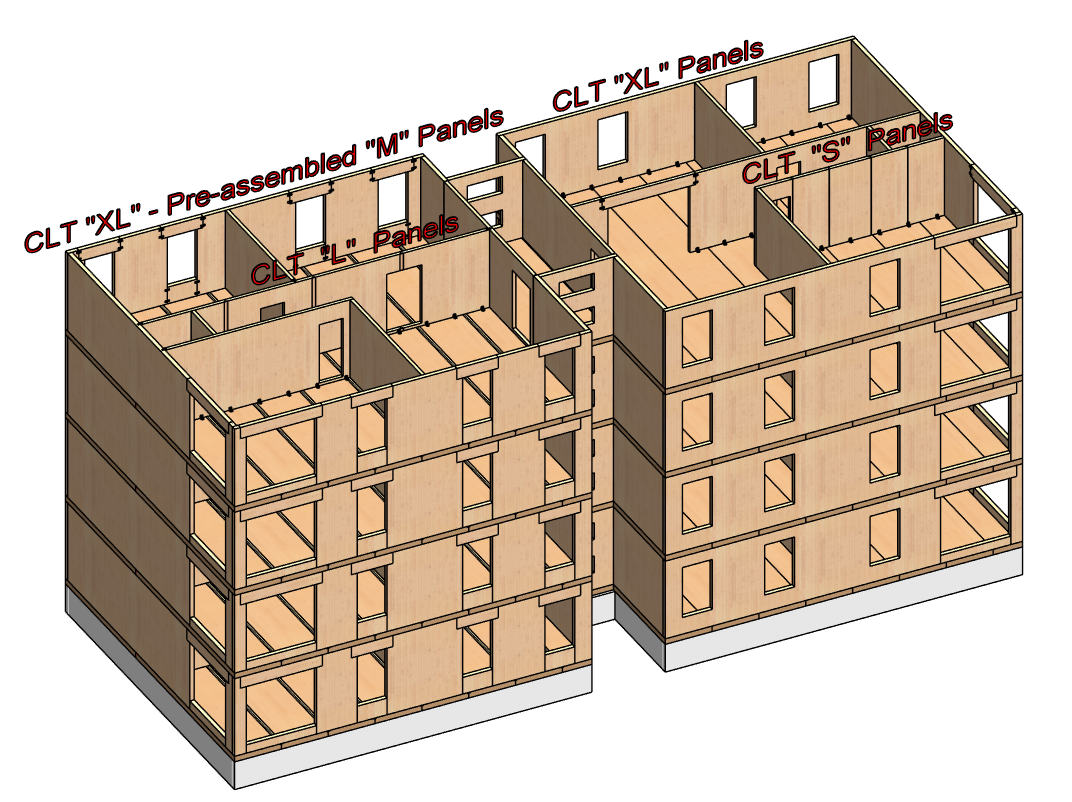

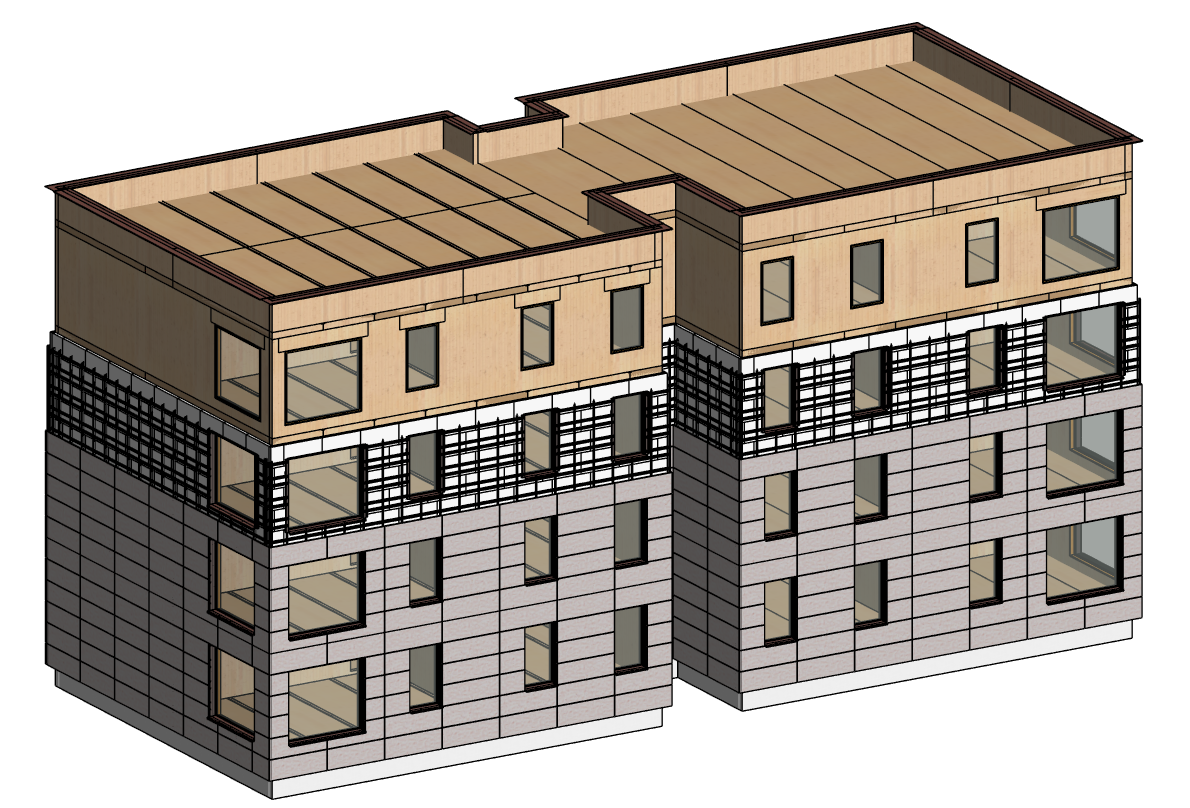

  • Assiste nella progettazione di edifici con pannelli isolanti strutturali (SIP), pannelli in legno lamellare (CLT) e strutture in legno massiccio.
  • Riduce il tempo necessario per modellare progetti su larga scala.
  • Funzione multi-framing per la copia e l'aggiornamento degli elementi del telaio.
  • Compatibili con Autodesk® Revit® 2022, 2021, 2020

Modules

Wood Framing di AGACAD, per la progettazione di strutture in legno.
Rendi il tuo lavoro in Revit® molto più semplice, molto meno stressante, molto più veloce!

wood_framing agacad

PROGETTAZIONE - ANALISI - DOCUMENTAZIONE - FABBRICAZIONE - COSTRUZIONE

Cosa sono in grado di fare

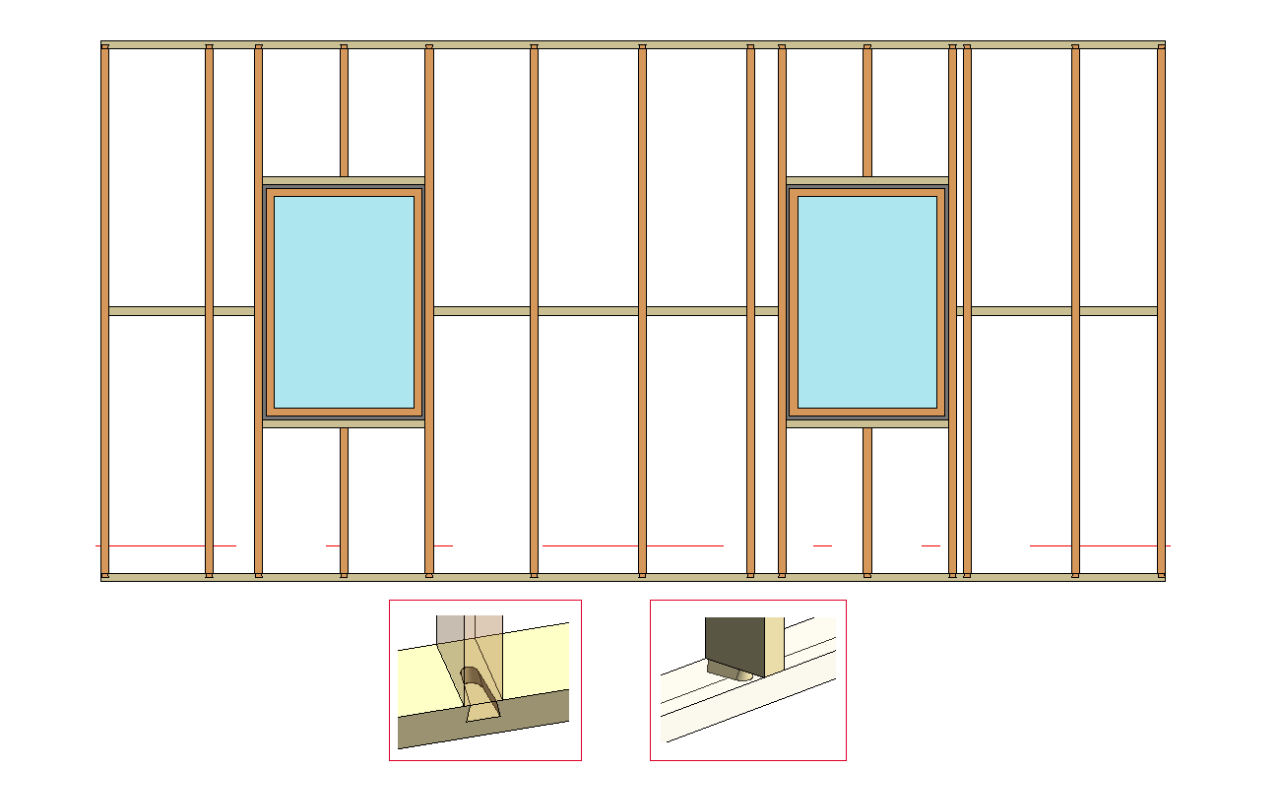

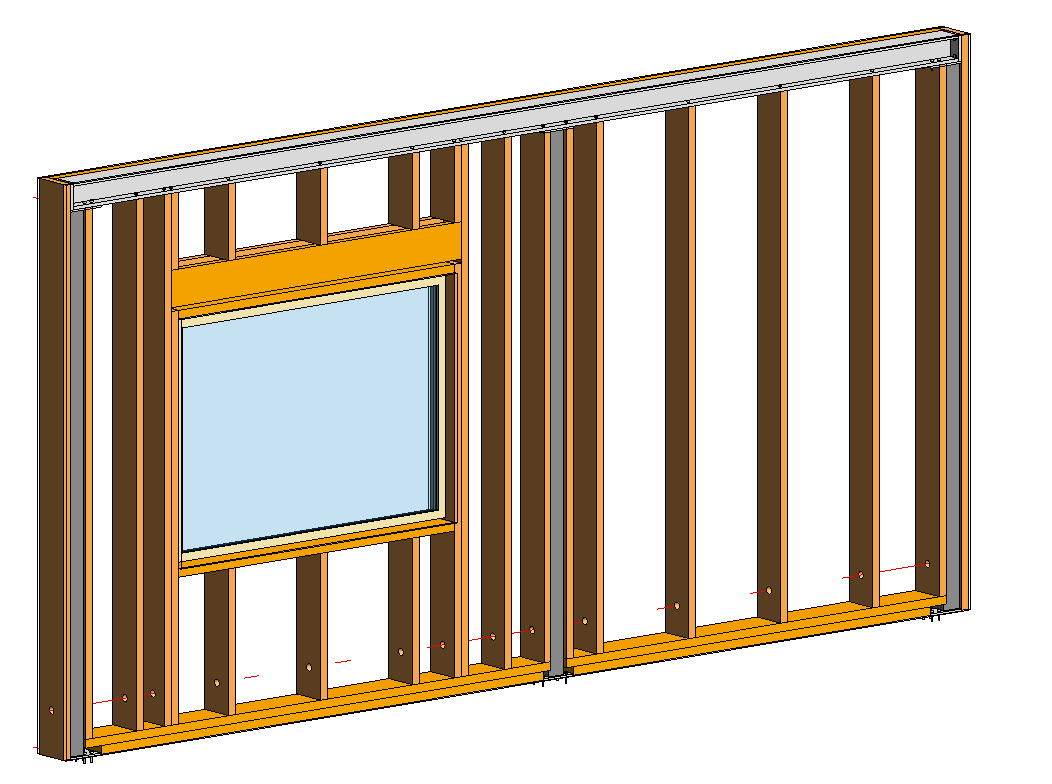

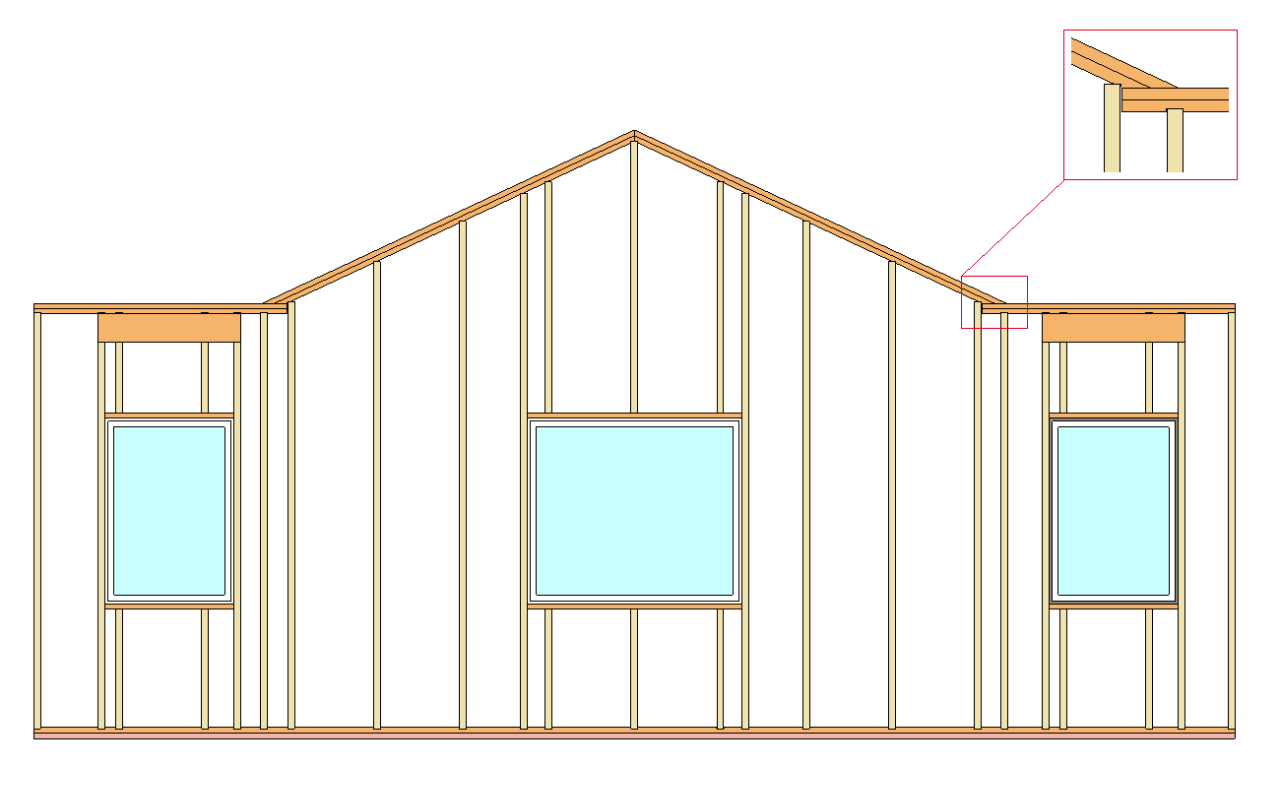

  • Allineare la spaziatura dei montanti con il telaio e i lati di apertura
  • Dividere la guaina per aperture e prioritizzazione della fusione
  • Ampliare per aperture congiunte

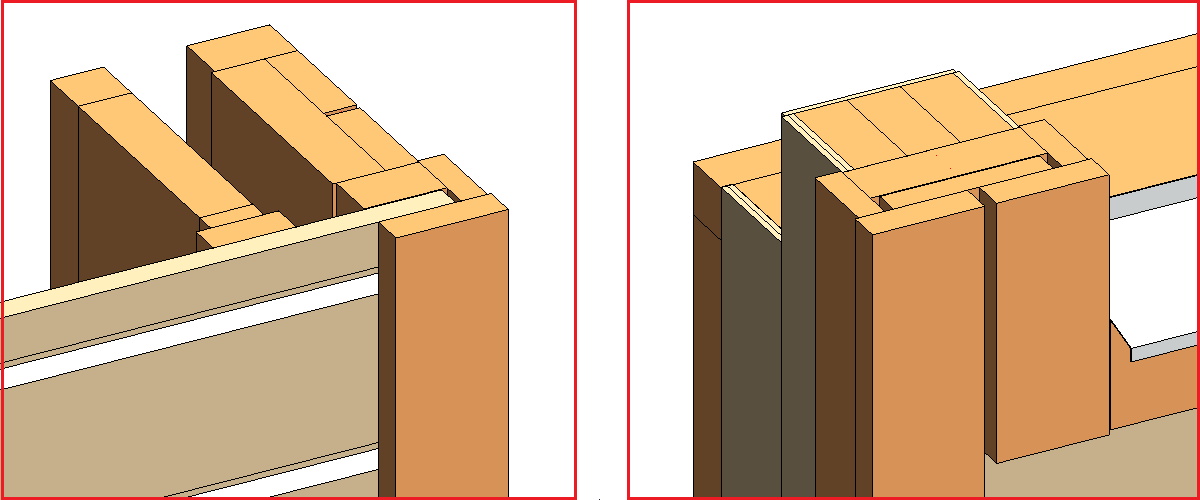

  • Collegare muro / solaio / copertura
  • Assiemi multi-frame
  • Rapporti e suggerimenti di intelaiatura
  • Convalida i muri
  • Montanti / travetti personalizzati, coperture superiori, piastre superiori, blocchi / tasselli, piastre inferiori e cuscinetti inferiori
  • Montanti e travetti del bordo personalizzati
  • Travetti variabili

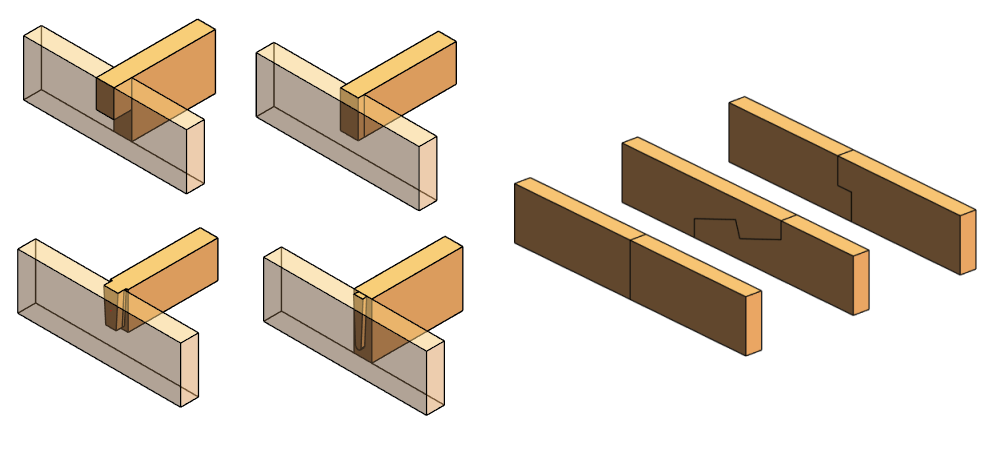

  • Gestire le connessioni
  • Dividere in parti utilizzando regole speciali

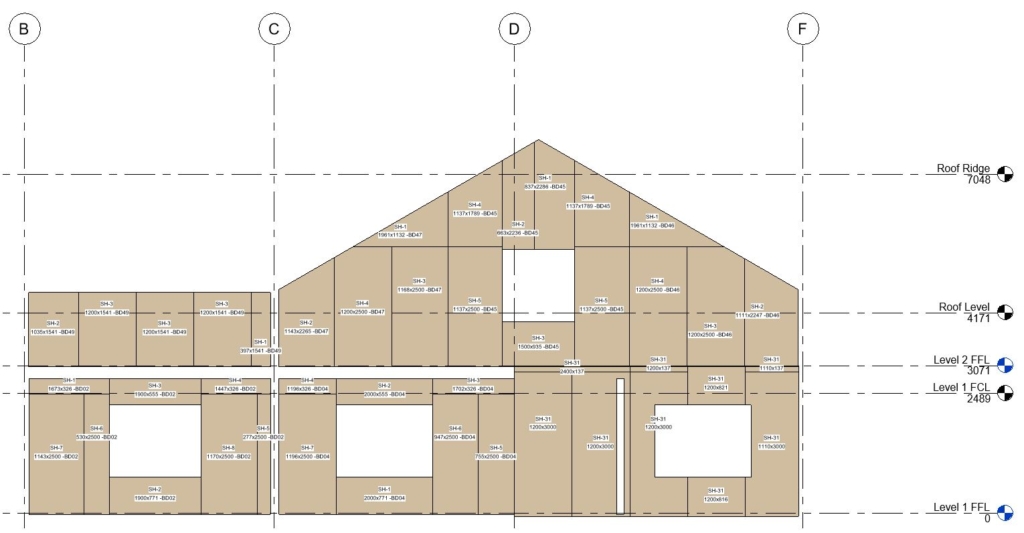

  • Modificare rivestimento / pannellatura
  • Nuova tecnologia di numerazione

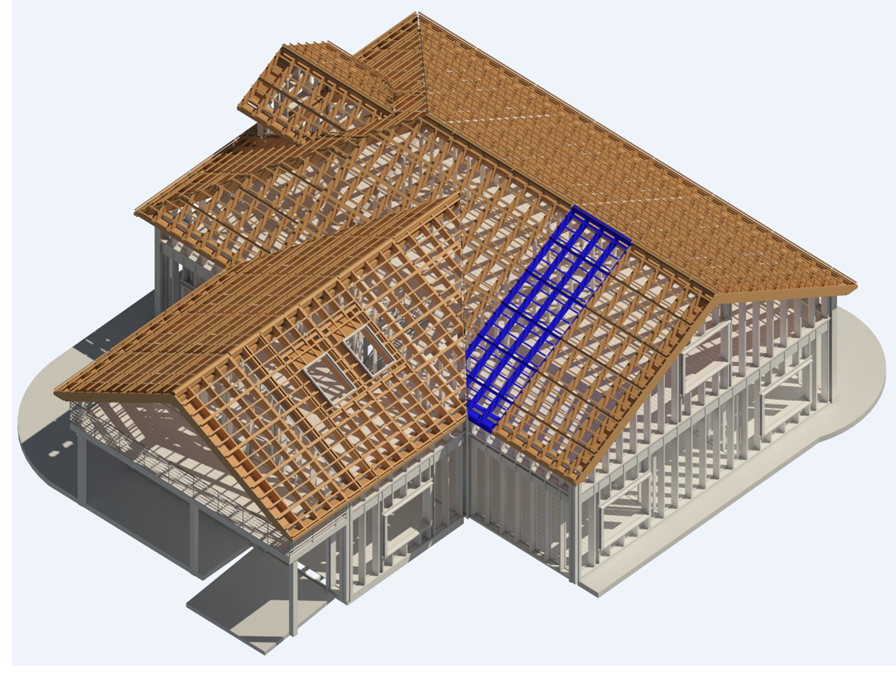

  • Generare e modificare griglie 3D create da una linea della copertura

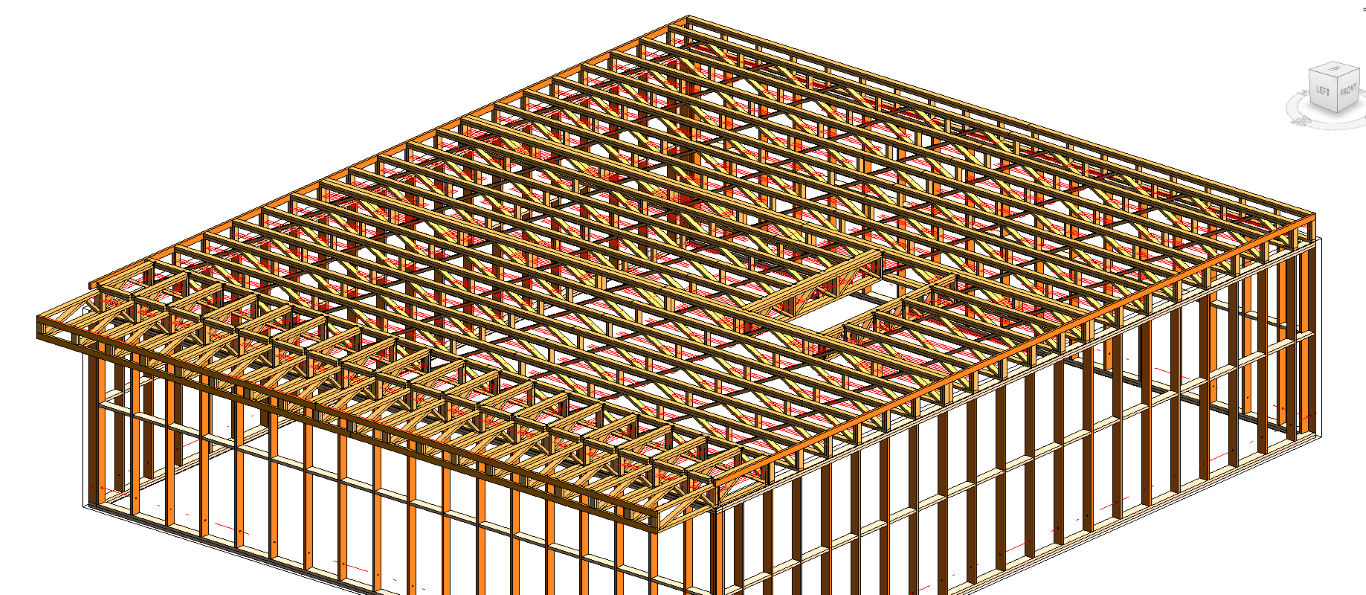

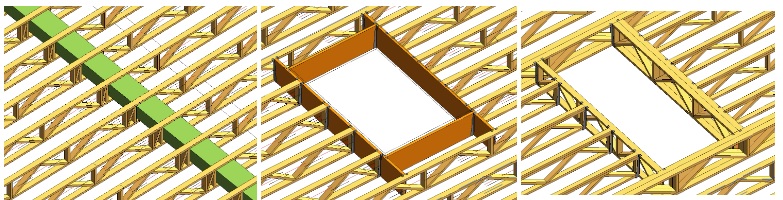

  • Generare tralicci con griglie 3D e array automatico su una copertura
  • Strutturare coperture complesse della capriata
  • Creare famiglie di travi reticolari parametriche di forma unica anche per coperture multiple
  • Modificare le travature reticolari utilizzando il Generatore di travature reticolari
  • Copertura a capriata terminale
  • Sostituire delle capriate
  • Intelaiatura a sbalzo
  • Creare preassemblaggi separati per ciascuna apertura unita
  • Aggiungere bretelle di trasporto (anche attraverso le aperture)
  • Allineare il sistema di montanti secondari al punto base del progetto
  • Altre opzioni per i gruppi di parentesi graffe

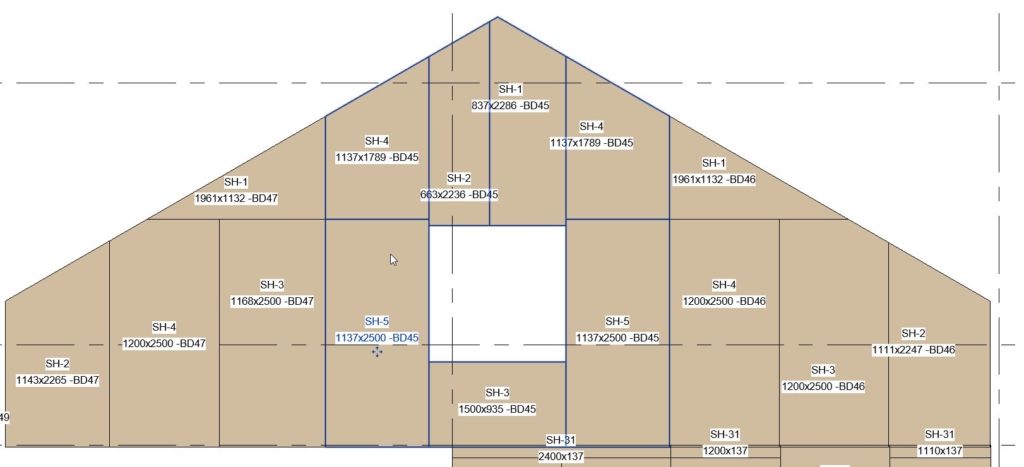

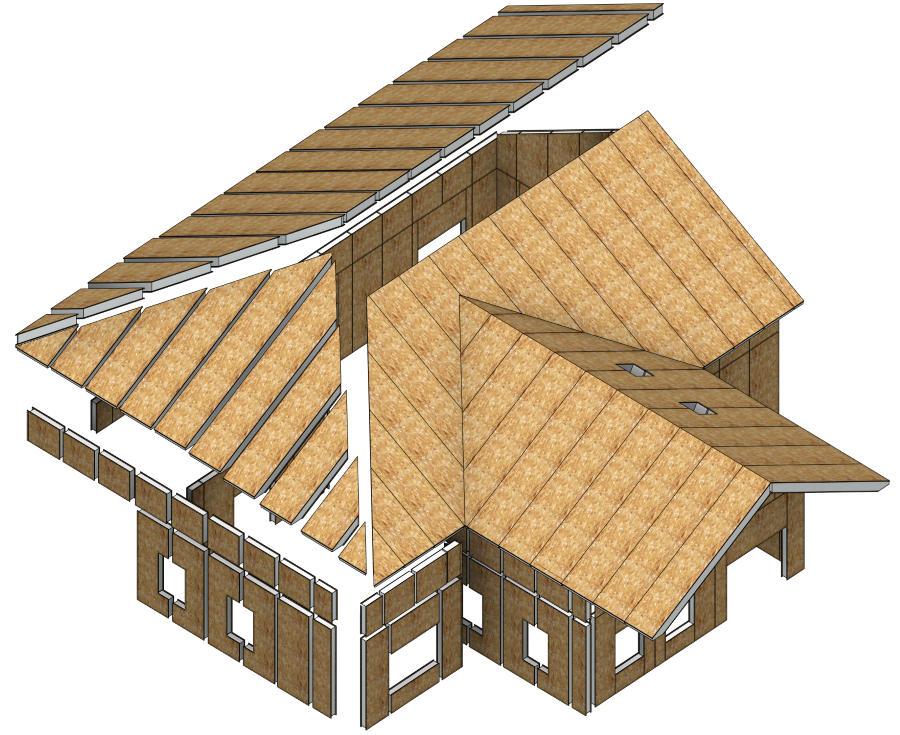

  • Layout speciali e opzioni di suddivisione per pannellatura
  • Dimensioni minime per aperture da incorniciare
  • Attivare / disattivare la visibilità della configurazione
Funzionalità di Wood Framing Professional SUITE: L'applicativo BIM per una struttura in legno precisa con Revit®



  • Telaio del telaio multistrato flessibile, per qualsiasi configurazione dell'edificio

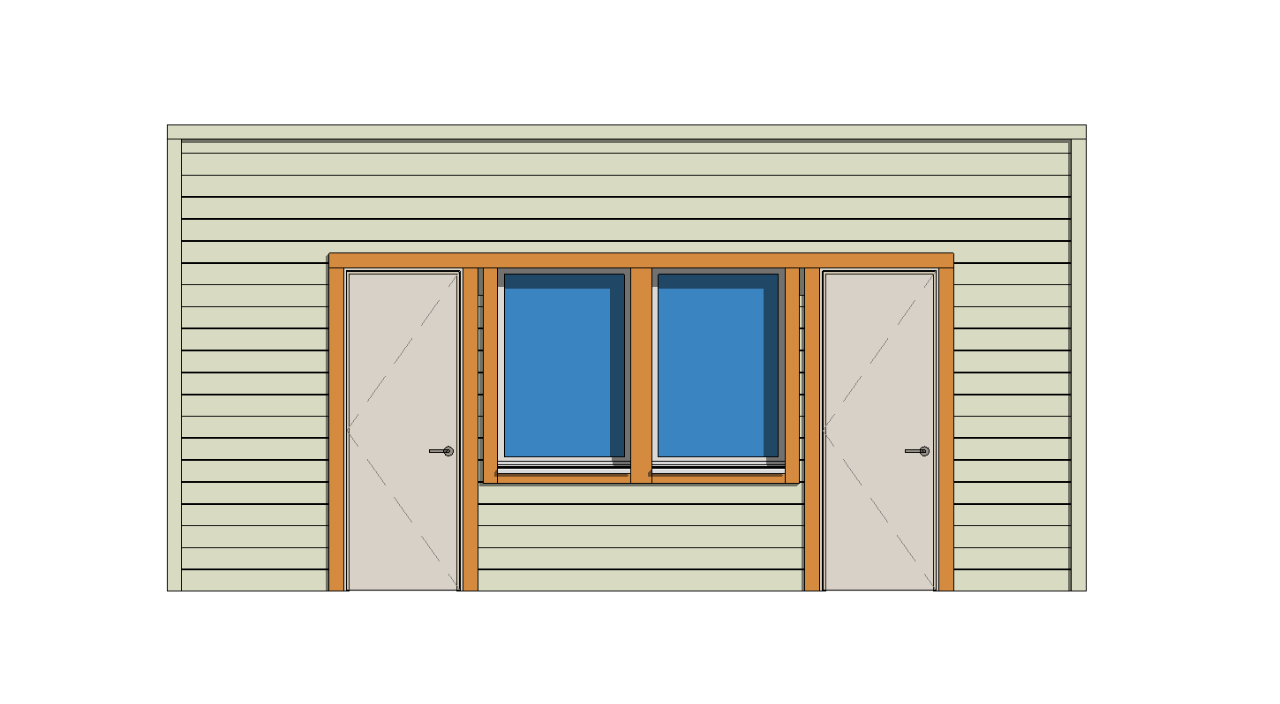

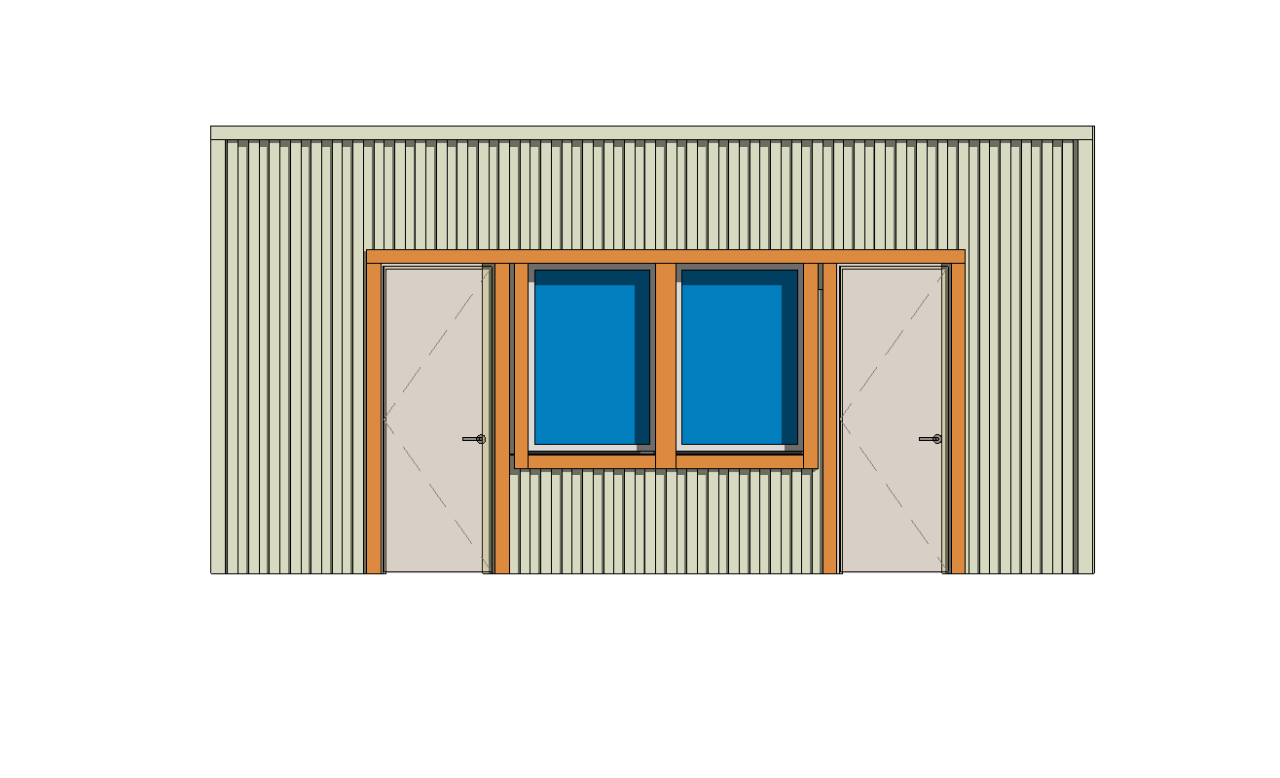

  • Facile personalizzazione delle aperture nel telaio: architravi, davanzali, controtelai, ecc., incluse aperture unite.
  • Distribuzione automatica dei dispositivi di fissaggio
  • Disegni esecutivi e distinte di taglio: dimensioni, abachi, fogli
  • Output CNC: esportazione su qualsiasi macchina CNC e linea di produzione CAD / CAM
  • L'applicativo di costruzione dei telai AGACAD aiuta anche nella progettazione di edifici con pannelli isolanti strutturali (SIP), pannelli in legno lamellare (CLT) e telai in legno massiccio.
Introduzione al pacchetto Wood Framing (inglese - 6:35 min.)

2 settembre 2021

• Dove trovare Wood Framing SUITE
• Accedere agli applicativi del pacchetto Wood Framing SUITE
• Come accedere e utilizzare ciascun applicativo nel Dock (o nella barra multifunzione)
• Lo scopo degli applicativi nel Dock
• Accesso al supporto

Ultimi progressi per Wood & Metal Framing in Revit (inglese - 48:15 min.)

10 giugno 2021

Questo webinar AGACAD esamina gli aggiornamenti più significativi del 2020/2021 apportati a Wood Framing e Metal Framing per Revit®. Presentazione rivolta ad architetti, ingegneri e responsabili BIM coinvolti nella progettazione di pareti, coperture o solai in legno o acciaio a spessore limitato.

È facile distribuire dettagli di dispositivi di fissaggio, gestire aperture e connessioni, trovare interferenze e aggiungere, modificare o etichettare solo gli elementi o i parametri giusti in batch. I telai si aggiornano e si adattano dinamicamente in caso di modifiche, garantendo che i disegni esecutivi e le distinte di taglio siano sempre accurati.

Impostazione del modello BIM collaborativo e degli standard del progetto Revit (inglese - 50:33 min.)

31 maggio 2021

Questo webinar di AGACAD tratta di come utilizzare file centrali/locali di Revit, workset, file di configurazione, standard e modelli per creare una base solida per qualsiasi tipo o dimensione di progetto. Presentazione rivolta ad architetti, ingegneri e responsabili BIM coinvolti nella progettazione di pareti, coperture o solai in legno o acciaio leggero in Revit.

Passa a ciò che ti interessa in questo webinar:

10:15 Adozione di standard aziendali esistenti e convenzioni di disegno in un progetto modello
17:50 Avvio di un nuovo progetto e alimentazione dei dati da un file modello
24:23 Memorizzazione del modello e delle configurazioni centrali di Revit in LAN e WAN (server cloud)
27:00 Scopo e impostazione di un progetto modello
27:57 Caricamento delle famiglie di Revit
42:34 Abilitazione di un ambiente collaborativo — integrazione dei workset con AGACAD Wood/Metal Framing. Utilizzo di modelli collegati (monitoraggio copia)

Multi-frame con gruppi di modelli in Revit (inglese - 43:18 min.)

14 aprile 2021

Questo webinar AGACAD riguarda la creazione rapida di un'orditura in Revit utilizzando i gruppi di modelli, il comando mirroring e il comando multi-frame.

Passa a ciò che ti interessa in questo webinar:

6:02 Introduzione al dock Tools4BIM, prova gratuita, accesso alla guida in linea
11:20 Creazione e preparazione di gruppi di modelli di Revit per il telaio
15:30 Filtraggio delle pareti in gruppi
20:07 Copia di un gruppo di modelli
21:30 Copia e ordisci tutti i gruppi dello stesso tipo contemporaneamente
22:32 Copia e aggiorna i telai in pareti identiche
24:40 Copia e aggiorna i telai nel gruppo di modelli
25:37 Cosa succede se cambio l'interasse dei perni?
26:46 Strati aggiuntivi come rivestimenti
27:52 Numerazione delle pareti con parametri di etichetta
28:35 Creazione di assiemi per pareti identiche
34:07 Aggiorna i telai in tutte le copie e istanze del modulo
37:43 SOLAI
41:30 COPERTURE

Telai di muri, solai e coperture in legno in Revit (inglese - 40:18 min.)

8 luglio 2020

• introduzione al Dock Tools4BIM 5:30
 come creare il telaio di una PARETE per una casa residenziale
7:08
     - caricare le famiglie di telai strutturali di Revit®
 8:00
     - crea configurazioni di telaio, collega muro
8:34
     - telaio WALL
 9:07
     - modificare il telaio
10:10
     - allineare i montanti
11:22
     - aggiungere bulloni di ancoraggio e staffe angolari
12:23
     - intelaiare strati aggiuntivi
13:06
     - aggiornare lo strato di raccordo
15:14
     - parti divise per ottenere cartongesso, guaina, isolamento
15:55
     - dividi e unisci le pareti
22:57
     - modifica apertura
27:22
• come creare il telaio SOLAIO
 28:48
     - parti divise per rimuovere parti tra i travetti
31:06
     - aggiungere listelli, cartongesso, piastrelle per solai, assi
32:52

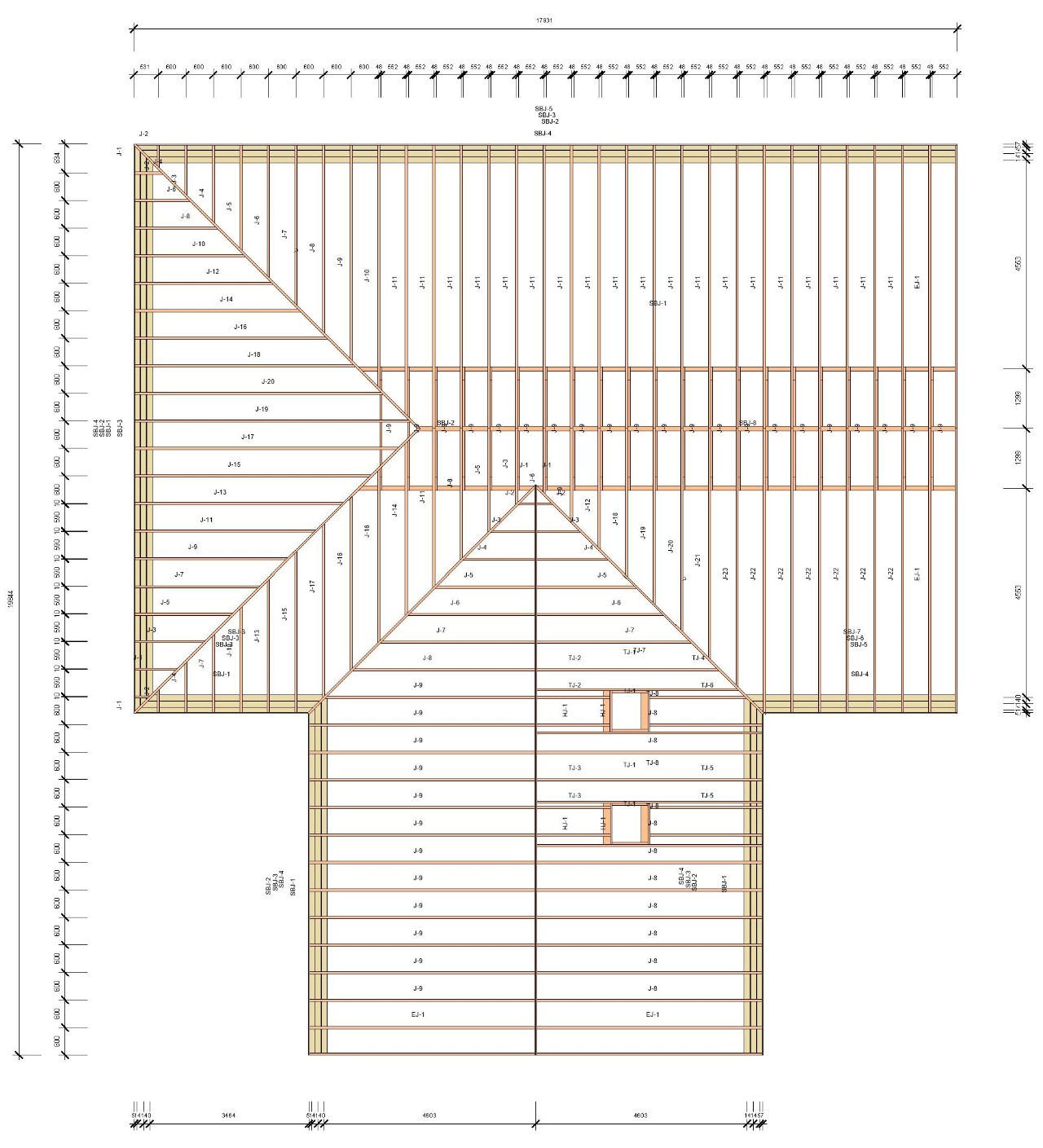

• come creare il telaio, trave COPERTURA
37:18
     - orditura secondaria
38:12

Applicativo BIM per telai di pareti, solai e coperture in legno in Autodesk® Revit®. Distribuisci connettori, tagli, supporti e altri dettagli in base a regole o tipi di connessione predefiniti. Modifica e aggiorna in tempo reale per adattarli alla fase di progettazione e al LOD di progetto richiesto. Genera viste quotate automaticamente, distinte dei materiali accurate e disegni esecutivi. Il tutto per garantire una produzione di qualità e un accurato assemblaggio in loco. L'applicativo può essere applicato anche a progetti costruiti con legno lamellare a strati incrociati, pannelli strutturali coibentati e legno massiccio.

Elenco dei programmi inclusi in WOOD FRAMING SUITE:

  • Floor+
  • Truss+RT
  • Wall+
  • Smart Walls
  • Cut Opening
  • Floor Panel Layout

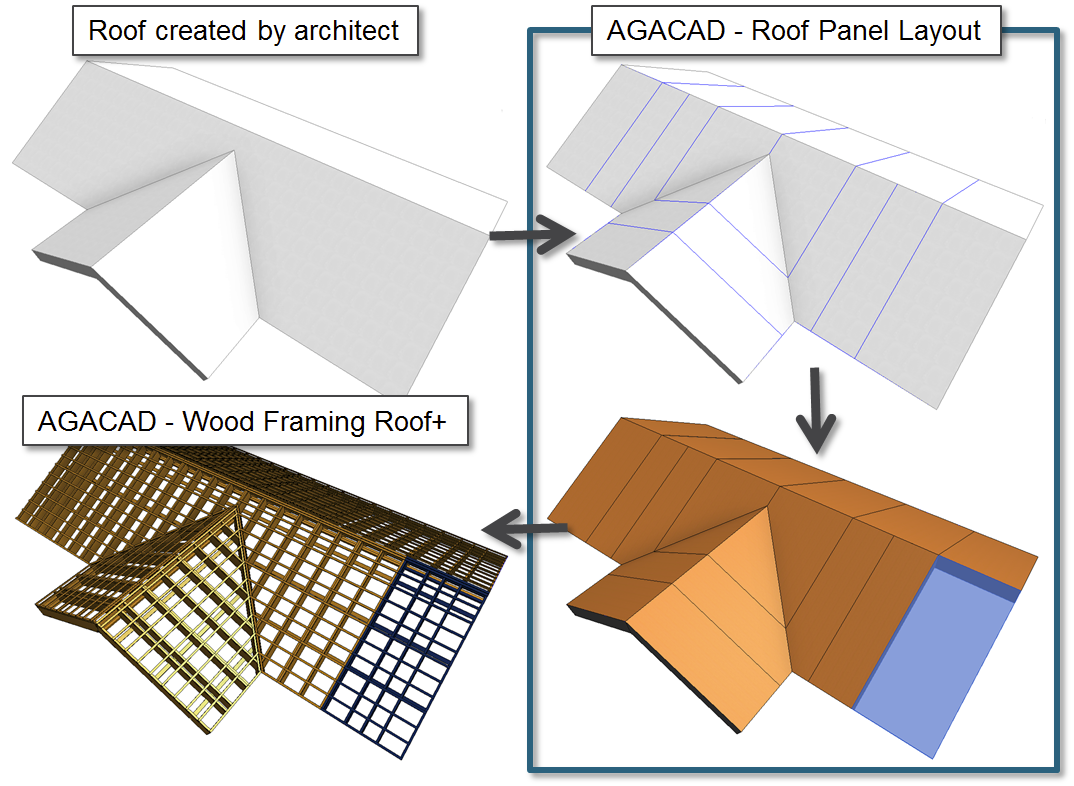

  • Roof Panel Layout
  • Roof+
  • Sort Mark
  • Smart Connections
CONTATTACI per un PREVENTIVO PERSONALIZZATO in vese alle tue esigenze!
